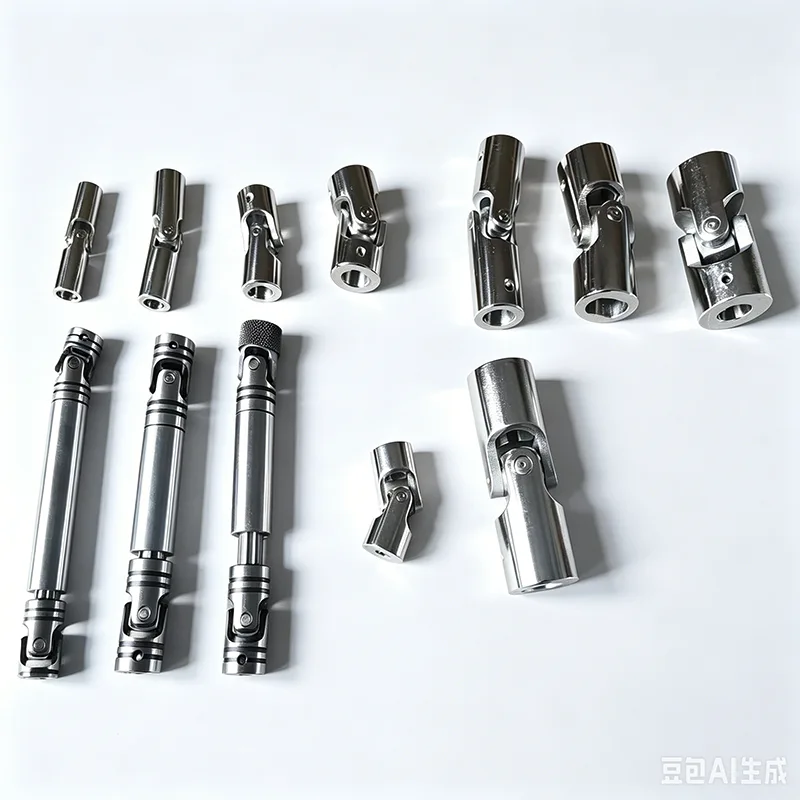

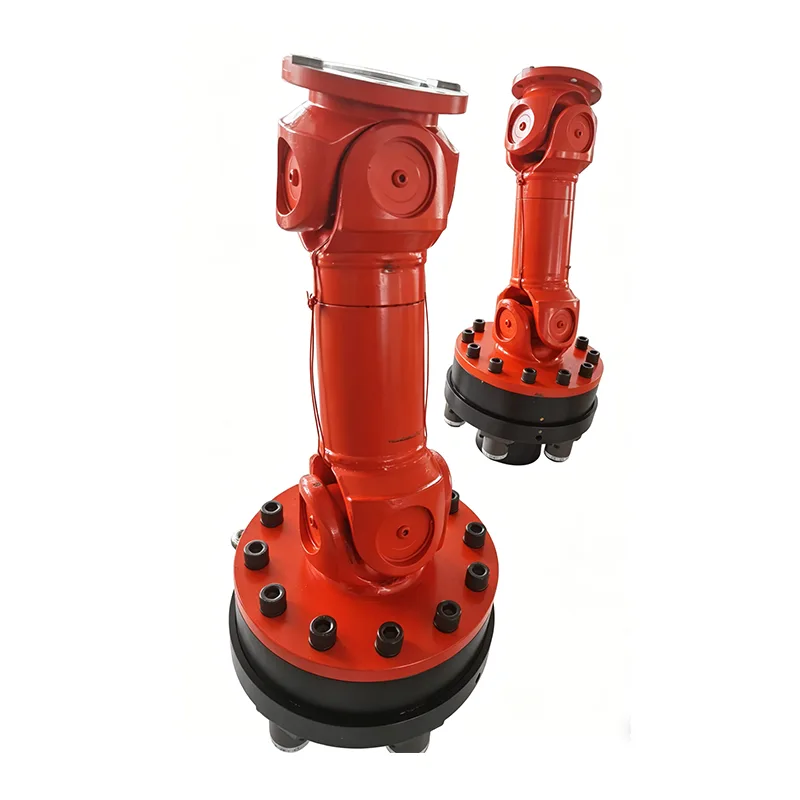

টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট কাপলিং

টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট কাপলিংগুলি বিভিন্ন কাঠামোগত আকারে আসে, যেমন ক্রস-শ্যাফ্ট টাইপ, বলের কেজ টাইপ, বল ফর্ক টাইপ, কনভেক্স ব্লক টাইপ, বল পিন টাইপ, বল কব্জা টাইপ, বল কব্জা প্লাঞ্জার টাইপ, থ্রি-পিন টাইপ, থ্রি-প্রং রড টাইপ, থ্রি-বল পিন টাইপ, কব্জা টাইপ, ইত্যাদি সাধারণত ক্রস টাইপ অনুসরণ করা হয়। বল খাঁচা টাইপ দ্বারা. সার্বজনীন জয়েন্ট কাপলিংগুলির একটি সাধারণ বৈশিষ্ট্য হল তাদের বৃহৎ কৌণিক ক্ষতিপূরণ ক্ষমতা, এবং দুটি খাদ অক্ষের মধ্যে অন্তর্ভুক্ত কোণ β বিভিন্ন কাঠামোগত প্রকারের সাথে পরিবর্তিত হয়, সাধারণত β ≤ 5° থেকে 45° পর্যন্ত।

কাইনেমেটিক বিশ্লেষণ থেকে, ড্রাইভিং প্রান্তের কৌণিক বেগ ω₁ এবং একটি সর্বজনীন যৌথ সংযোগের চালিত প্রান্তের কৌণিক বেগ ω₂ এর মধ্যে সম্পর্ক দুটি বিভাগে বিভক্ত: ধ্রুবক বেগ এবং অ ধ্রুবক বেগ।

ধ্রুবক বেগ সর্বজনীন জয়েন্ট কাপলিং: যেখানে ω₁ = ω₂, ড্রাইভিং এবং চালিত প্রান্তগুলি সুসংগতভাবে ঘুরতে পারে। উদাহরণগুলির মধ্যে রয়েছে ডাবল ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং, বল কেজ ইউনিভার্সাল জয়েন্ট কাপলিং, থ্রি-প্রং রড ইউনিভার্সাল জয়েন্ট কাপলিং ইত্যাদি।

অ-স্থির বেগ সার্বজনীন জয়েন্ট কাপলিং: যেখানে ω₁ ≠ ω₂, ড্রাইভিং এবং চালিত প্রান্তগুলি সুসংগতভাবে ঘোরাতে পারে না। একটি উদাহরণ হল একক ক্রস-শ্যাফ্ট সার্বজনীন জয়েন্ট কাপলিং।

এর কাঠামোগত বৈশিষ্ট্যের কারণে, একটি টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট কাপলিং দুটি সংযুক্ত শ্যাফ্টের অবিচ্ছিন্ন ঘূর্ণন সক্ষম করে এমনকি যখন তারা একই অক্ষে না থাকে এবং একটি অন্তর্ভুক্ত কোণ β থাকে, নির্ভরযোগ্যভাবে টর্ক এবং গতি প্রেরণ করে। সার্বজনীন জয়েন্ট কাপলিংগুলির সবচেয়ে বিশিষ্ট বৈশিষ্ট্যগুলি হল তাদের বড় কৌণিক ক্ষতিপূরণ ক্ষমতা, কমপ্যাক্ট গঠন এবং উচ্চ সংক্রমণ দক্ষতা। ব্যবহারিক প্রয়োগে, প্রেরিত টর্কের মাত্রা অনুযায়ী এগুলিকে ভারী-শুল্ক, মাঝারি-শুল্ক, হালকা-শুল্ক এবং ছোট আকারের প্রকারে শ্রেণীবদ্ধ করা হয়। ভারী-শুল্ক সার্বজনীন যুগ্ম যুগ্ম সাধারণত ধাতুবিদ্যা যন্ত্রপাতি, ভারী যন্ত্রপাতি, পেট্রোলিয়াম যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি, উত্তোলন এবং পরিবহন যন্ত্রপাতি, ইত্যাদি ব্যবহৃত হয়; মাঝারি এবং হালকা-শুল্ক সার্বজনীন জয়েন্ট কাপলিংগুলি অটোমোবাইল এবং লোকোমোটিভগুলির পাশাপাশি হালকা শিল্প যন্ত্রপাতিগুলিতে ব্যবহৃত হয়; ছোট আকারের সর্বজনীন জয়েন্ট কাপলিংগুলি প্রধানত গতি প্রেরণ করে এবং সাধারণত নির্ভুল যন্ত্রপাতি এবং নিয়ন্ত্রণ ব্যবস্থায় ব্যবহৃত হয়।

ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিংস

ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিংগুলি সর্বাধিক ব্যবহৃত সর্বজনীন জয়েন্ট কাপলিংগুলির মধ্যে রয়েছে, বিয়ারিংগুলি পরা অংশ। বিভিন্ন বৃহৎ-স্কেল ক্রস-শ্যাফ্ট সার্বজনীন জয়েন্ট কাপলিং-এর মধ্যে প্রধান পার্থক্য বিয়ারিং হাউজিং এবং ক্রস জোয়ালের বিভিন্নতার মধ্যে রয়েছে, যা বিভিন্ন ধরনের কাঠামোগত গঠন করে। ড্রাইভিং এবং চালিত প্রান্তের মধ্যে সিঙ্ক্রোনাইজেশন নিশ্চিত করতে, ডাবল-জয়েন্ট কনফিগারেশনগুলি ব্যবহারিক অ্যাপ্লিকেশনগুলিতে সর্বজনীনভাবে গৃহীত হয়। ডাবল জয়েন্টের সংযোগ পদ্ধতি হল ঢালাই বা বোল্ট করা ফ্ল্যাঞ্জ সংযোগ, বিভিন্ন মধ্যবর্তী দৈর্ঘ্যের বিকল্প উপলব্ধ। ক্রস-শ্যাফ্ট টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট কাপলিং উপাদানগুলির প্রধান প্রকারগুলি নিম্নরূপ:

SWC টাইপ ইন্টিগ্রাল ইয়ক ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং (JB/T5513-2006)

SWP টাইপ স্প্লিট বিয়ারিং হাউজিং ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং (JB/T3241-2005)

SWZ টাইপ ইন্টিগ্রাল বিয়ারিং হাউজিং ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং (JB/T3242-1993)

WS টাইপ ছোট ডাবল ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং (JB/T5901-1991)

WSD টাইপ ছোট একক ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং (JB/T5901-1991)

SWP টাইপের ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং এর জন্য ক্রস অ্যাসেম্বলি (JB/T7341.1-2005)

WSC টাইপের ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং এর জন্য ক্রস অ্যাসেম্বলি (JB/T7341.2-2006)

উপরের ভারী-শুল্ক এবং ছোট-আকারের ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিংগুলি সাধারণ-উদ্দেশ্যের প্রকার। স্বয়ংচালিত শিল্পে, বিভিন্ন গাড়ির মডেলের নিজস্ব ডেডিকেটেড ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং বা অন্য ধরনের সার্বজনীন জয়েন্ট কাপলিং থাকে। উদাহরণস্বরূপ, যাত্রীবাহী গাড়িগুলি বল খাঁচা সার্বজনীন জয়েন্ট কাপলিং ব্যবহার করে। এছাড়াও, কৃষি যন্ত্রপাতি, নির্মাণ যন্ত্রপাতি এবং অন্যান্য মোবাইল যন্ত্রপাতি পণ্যগুলিতেও সর্বজনীন জয়েন্ট কাপলিং রয়েছে, যার বেশিরভাগ ক্রস-শ্যাফ্ট সার্বজনীন জয়েন্ট কাপলিং গ্রহণ করে। এই ম্যানুয়ালটি প্রধানত ভারী যন্ত্রপাতি এবং ছোট ক্রস-শ্যাফ্ট সার্বজনীন জয়েন্ট কাপলিংগুলির জন্য সাধারণ-উদ্দেশ্য ক্রস-শ্যাফ্ট ইউনিভার্সাল জয়েন্ট কাপলিং প্রবর্তন করে।

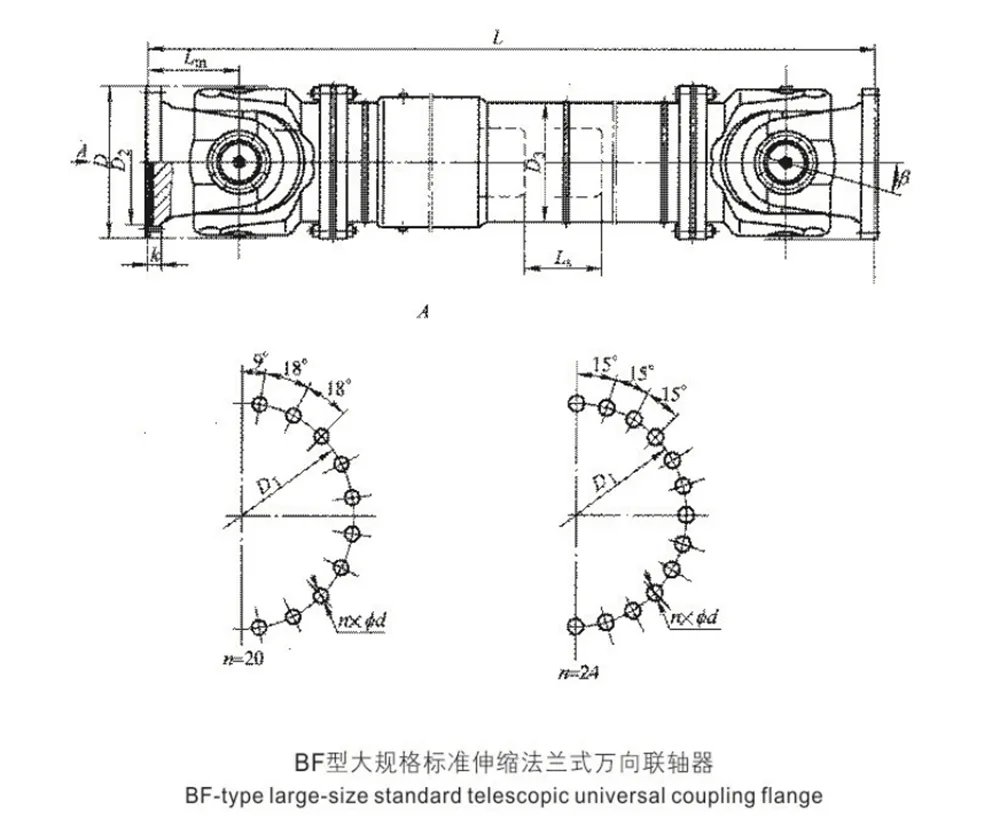

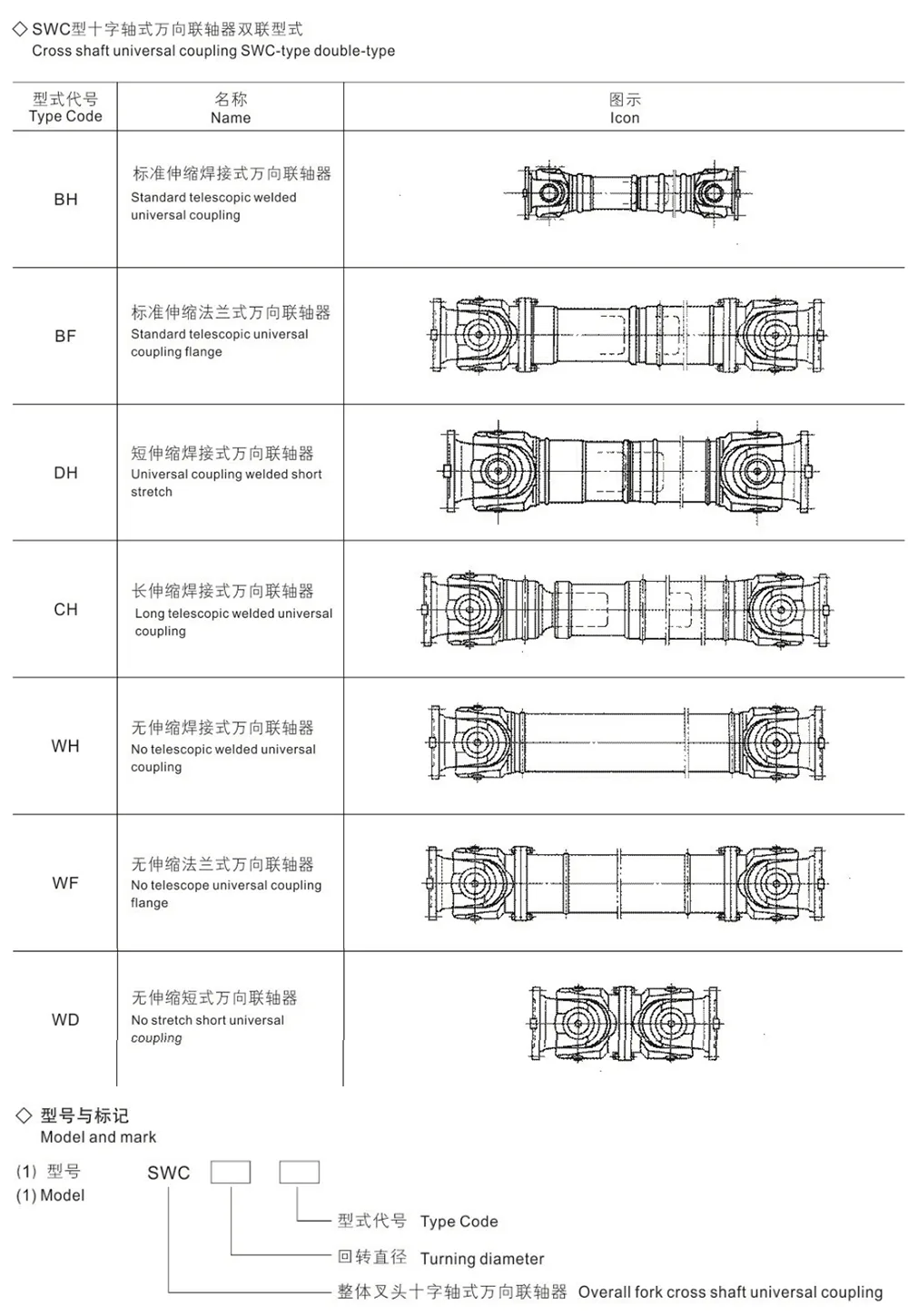

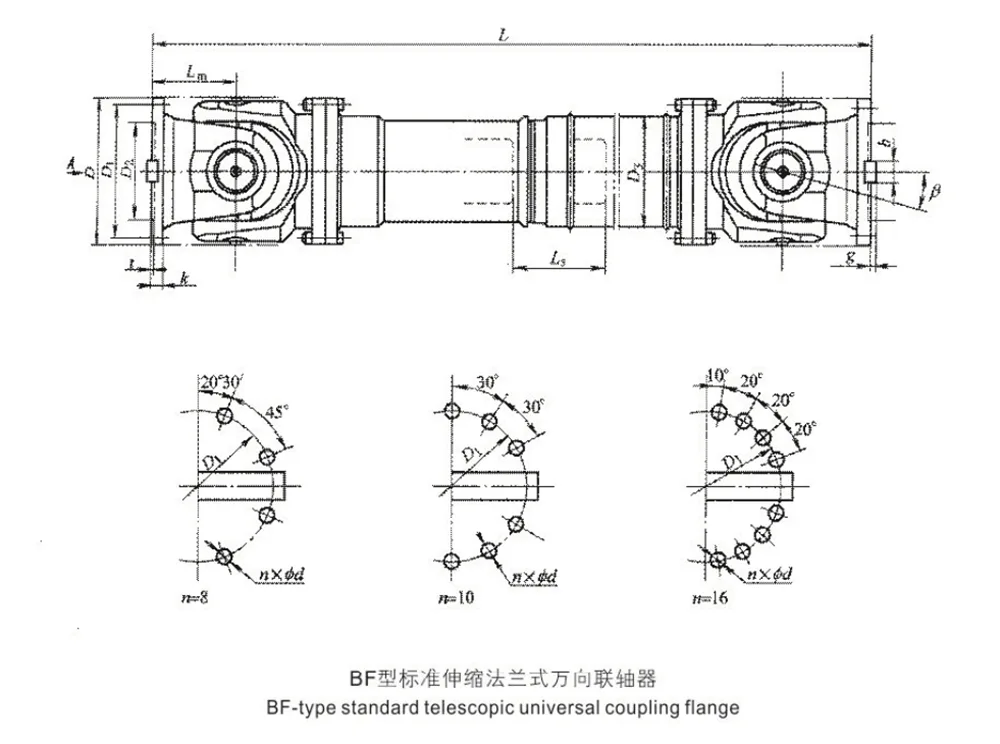

1.SWC টাইপ ইন্টিগ্রেল ইয়ক ক্রস-শ্যাফট ইউনিভার্সাল জয়েন্ট কাপলিং

SWC টাইপ ইউনিভার্সাল জয়েন্ট কাপলিং একটি বল্টু-মুক্ত কাঠামো বৈশিষ্ট্যযুক্ত, বোল্ট ছাড়া বিয়ারিং স্থির। এটি বোল্ট শিয়ারিংয়ের কারণে ব্যর্থতার দুর্বল লিঙ্কটিকে দূর করে, পরিষেবার জীবনকে প্রসারিত করে এবং রক্ষণাবেক্ষণের সুবিধা দেয়। এটি ইস্পাত ঘূর্ণায়মান যন্ত্রপাতি, উত্তোলন এবং পরিবহন যন্ত্রপাতি এবং অন্যান্য ভারী যন্ত্রপাতির জন্য উপযুক্ত, যা বিভিন্ন অক্ষের সাথে ড্রাইভ শ্যাফ্ট সিস্টেমগুলিকে সংযুক্ত করতে ব্যবহৃত হয়। এটির 100~1320 মিমি সুইং ব্যাস রয়েছে, এটি 2.5~12000 kN·m নামমাত্র টর্ক প্রেরণ করে এবং 15°~25° একটি শ্যাফ্ট ডিফ্লেকশন কোণকে অনুমতি দেয়।

2. ট্যাগ উদাহরণ

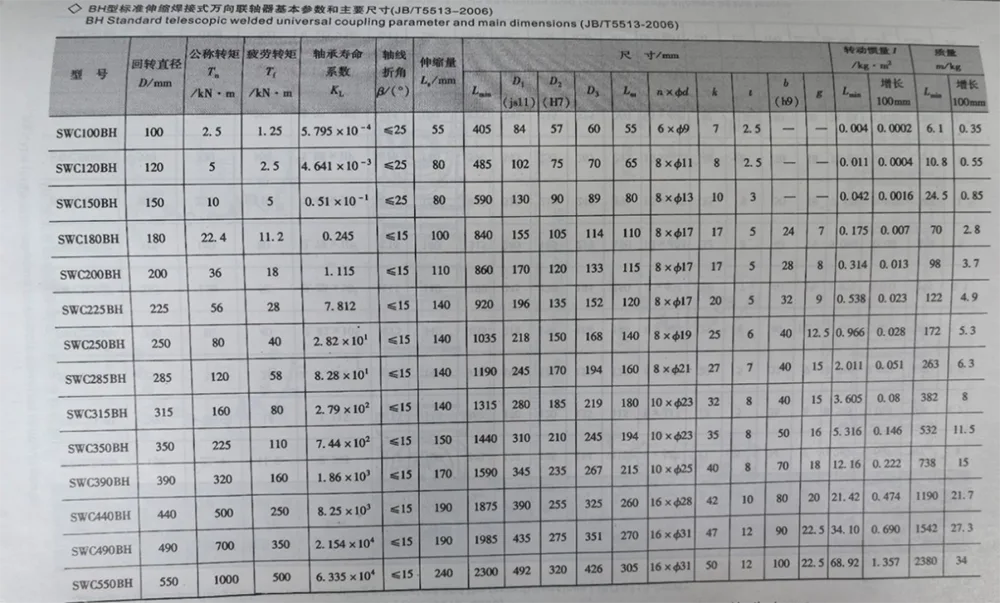

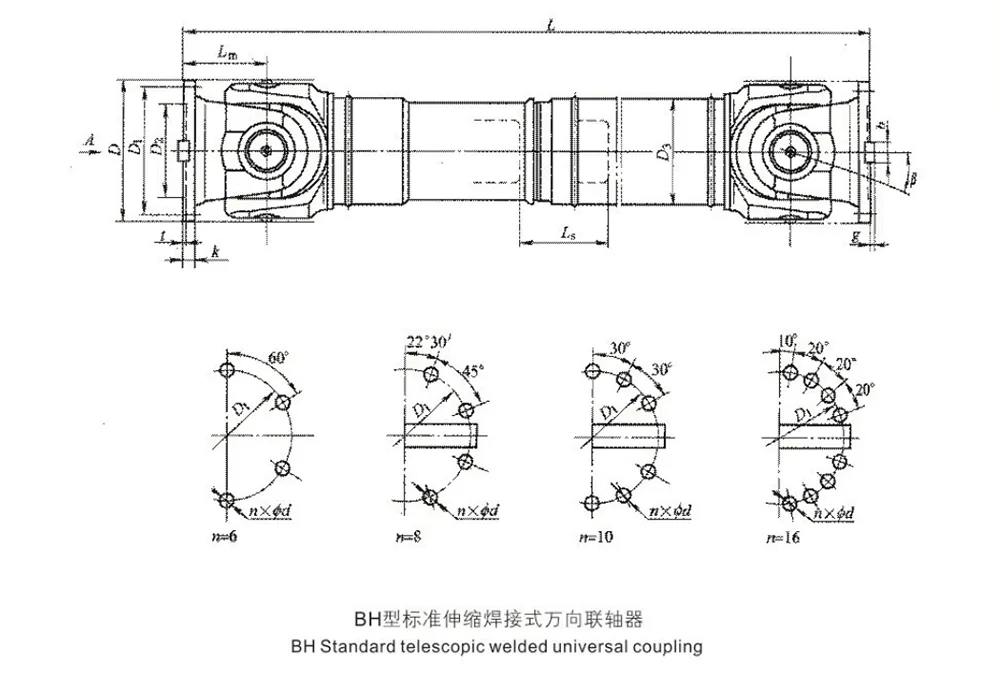

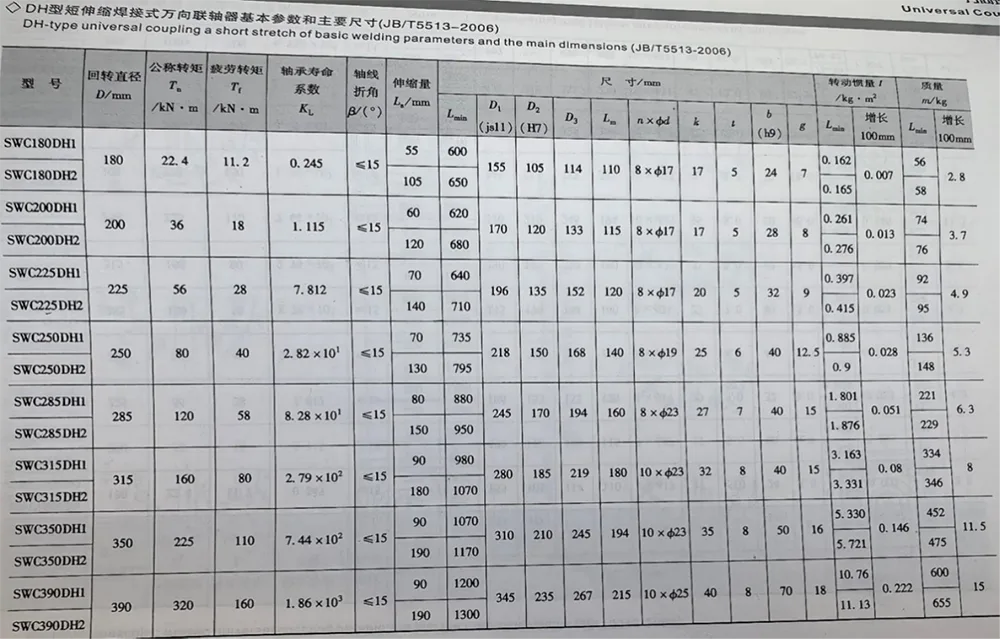

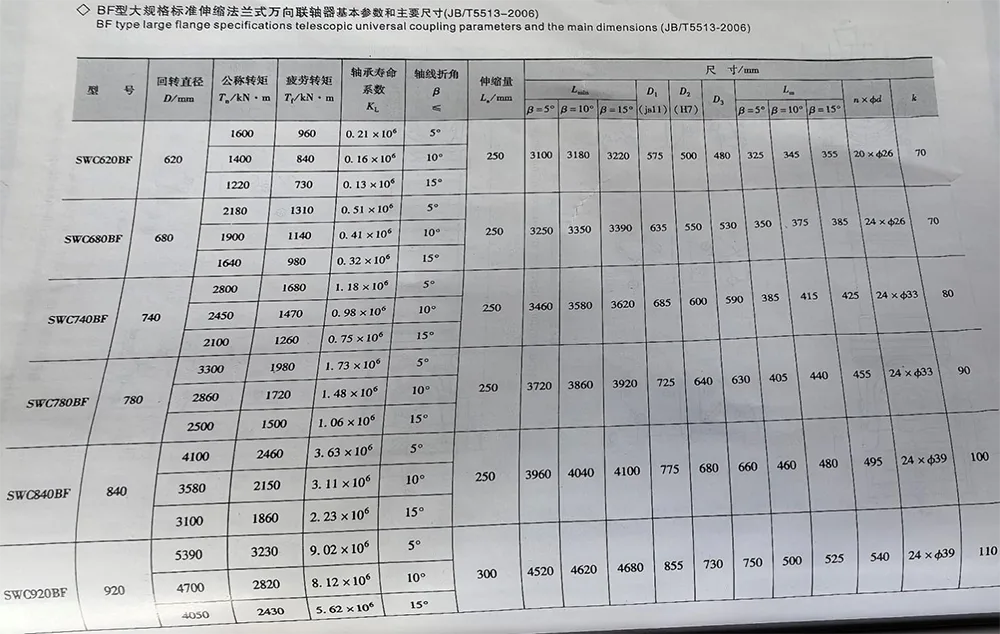

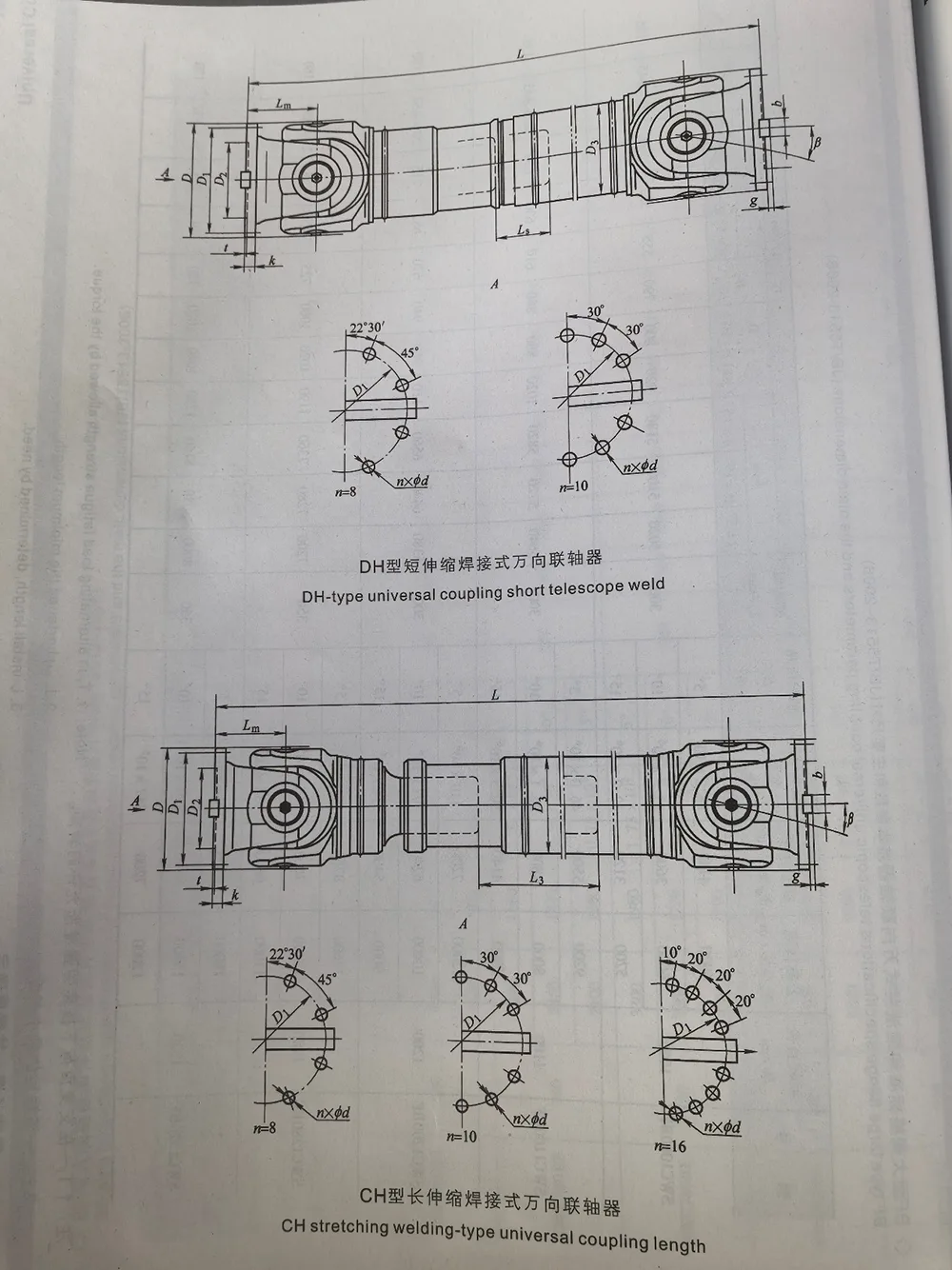

1) বাঁক ব্যাস D=315 মিমি, দৈর্ঘ্য L=2500 মিমি BH

স্ট্যান্ডার্ড টেলিস্কোপিক ঢালাই সার্বজনীন কাপলিং:

SWC315BHx2500 কাপলিং JB/T5513-2006

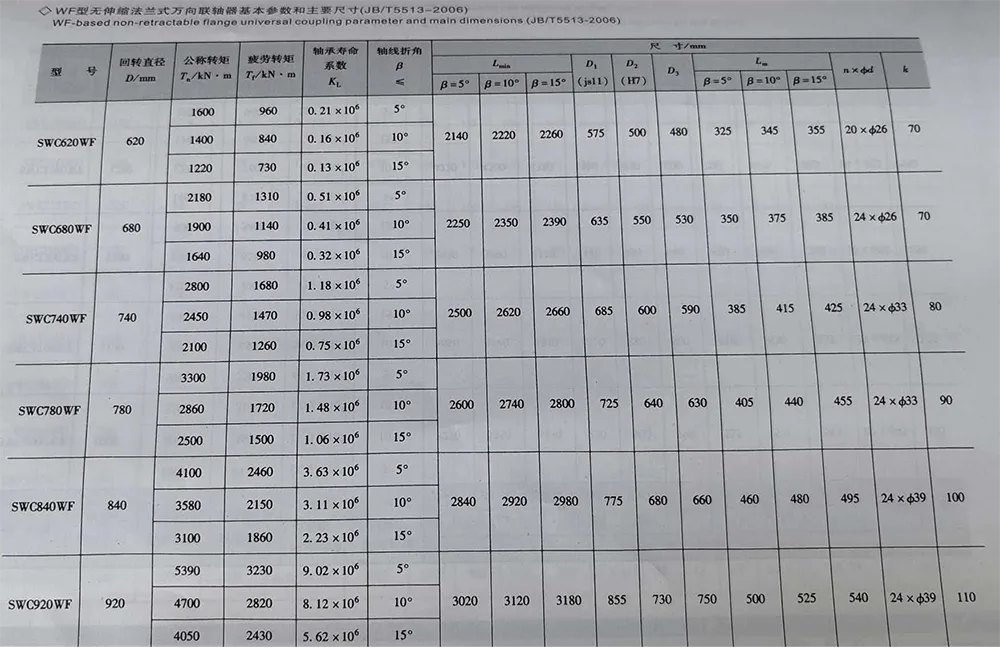

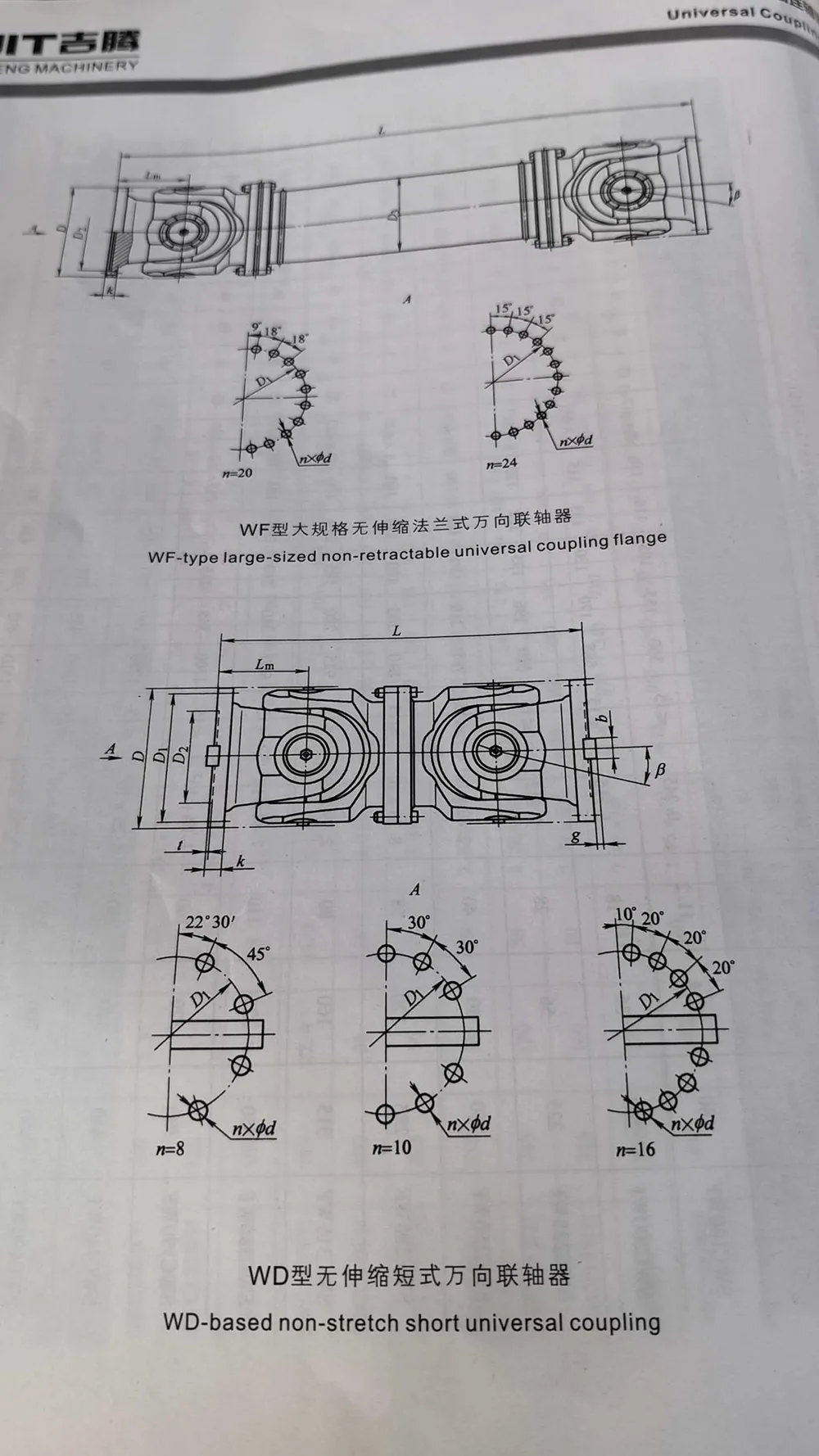

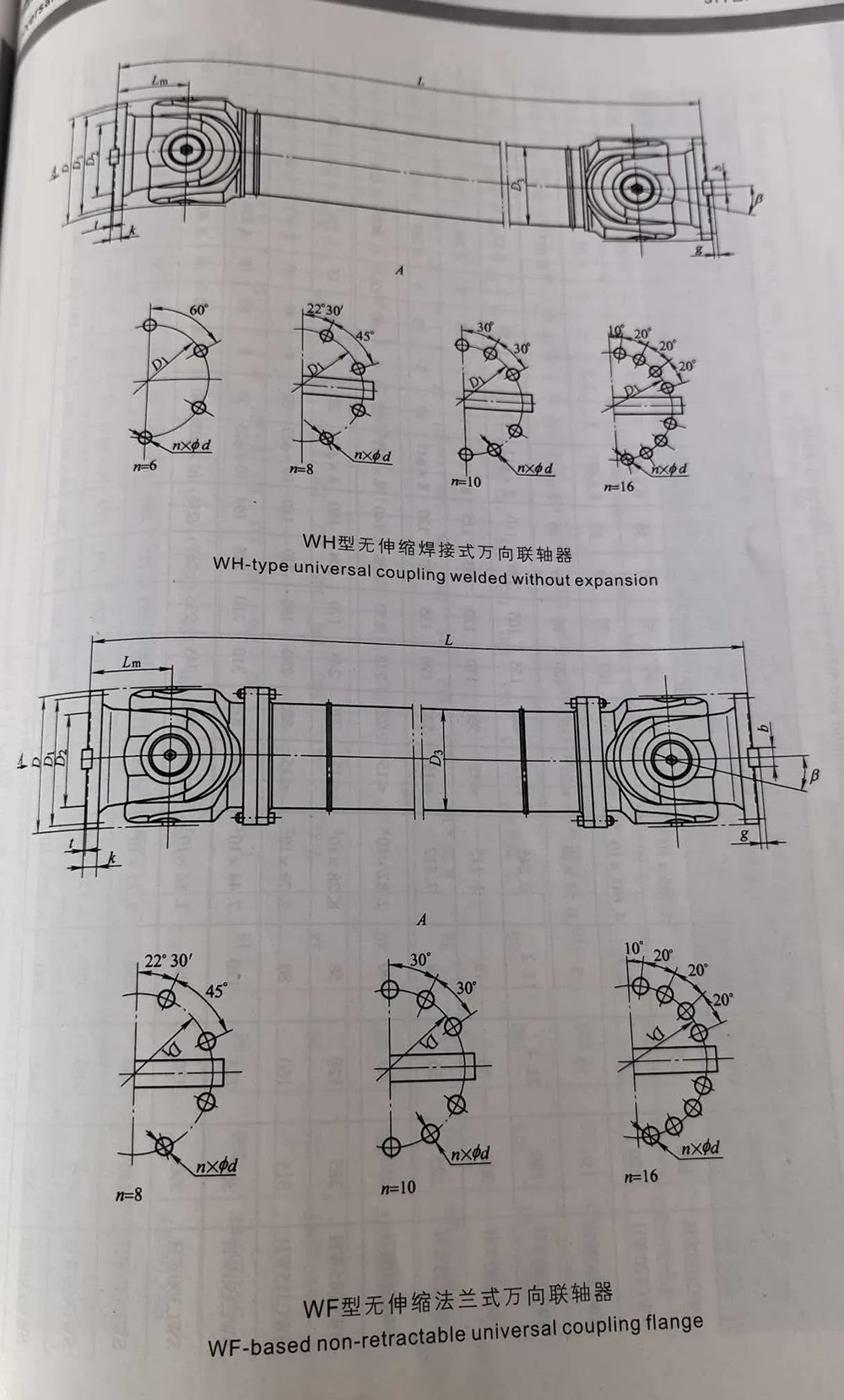

2) বাঁক ব্যাস D-440mm, দৈর্ঘ্য

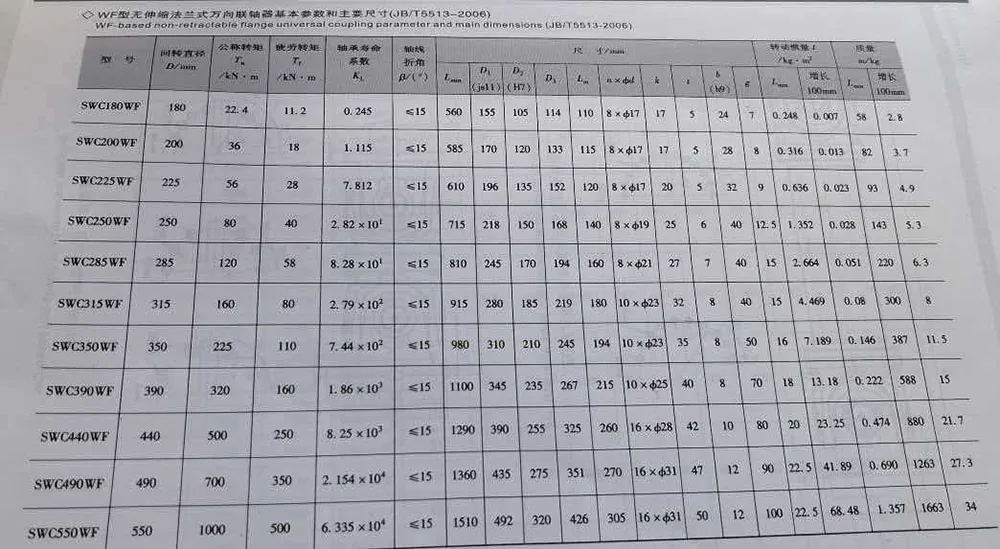

WF-এর L=3200mm-

ভিত্তিক অ-প্রত্যাহারযোগ্য ফ্ল্যাঞ্জ ইউনিভার্সাল কাপলিং:

SWC440 WF x 3200 কাপলিং JB/T5513-2006

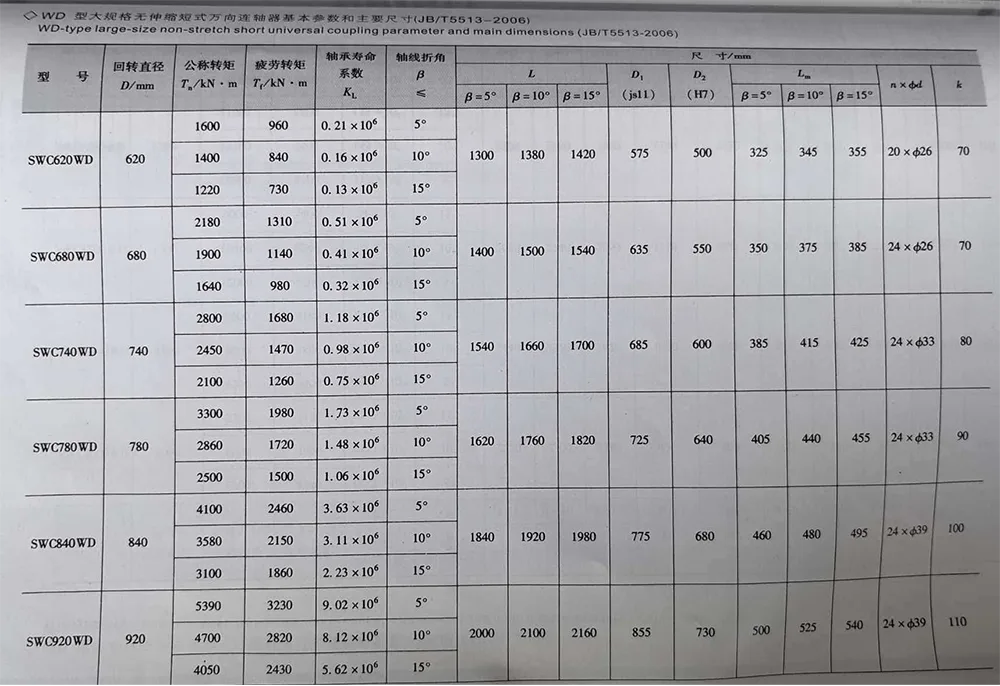

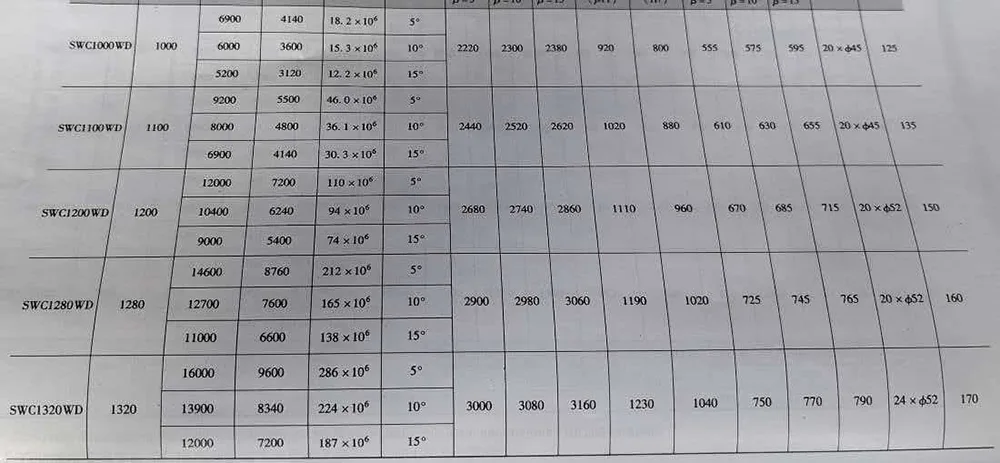

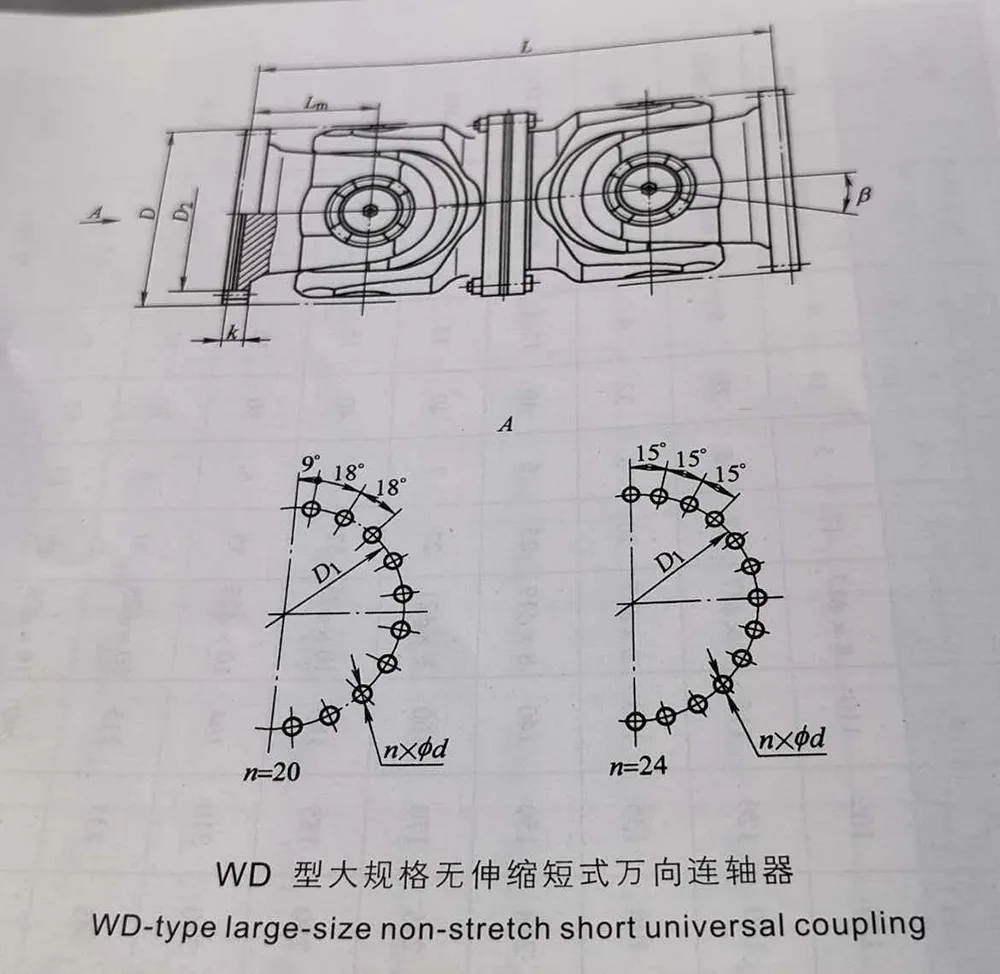

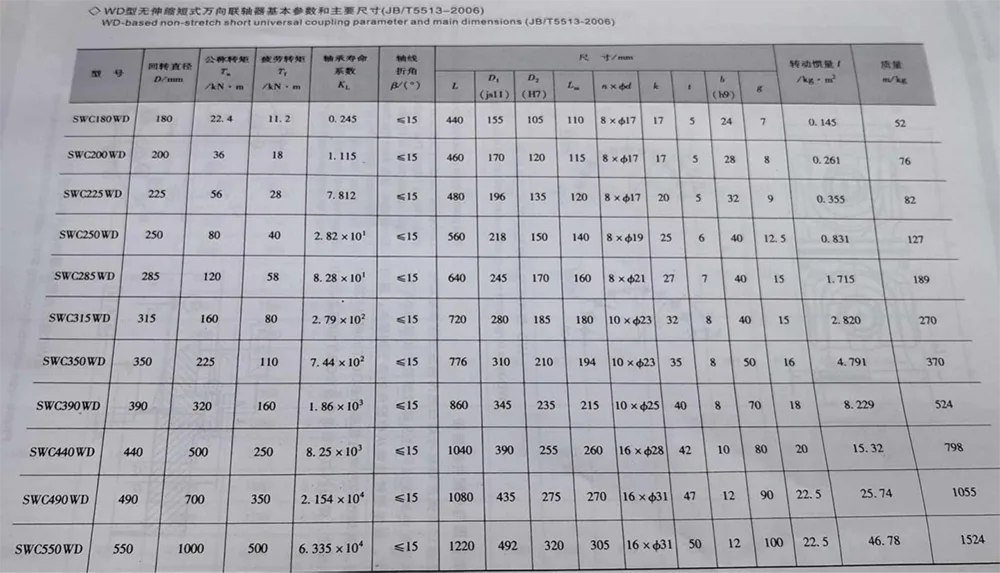

3) বাঁক ব্যাস D = WD-ভিত্তিক নন-স্ট্রেচ শর্ট এর 350 মিমি

ইউনিভার্সাল কাপলিং: SWC350WD কাপলিং JB/T5513-2006

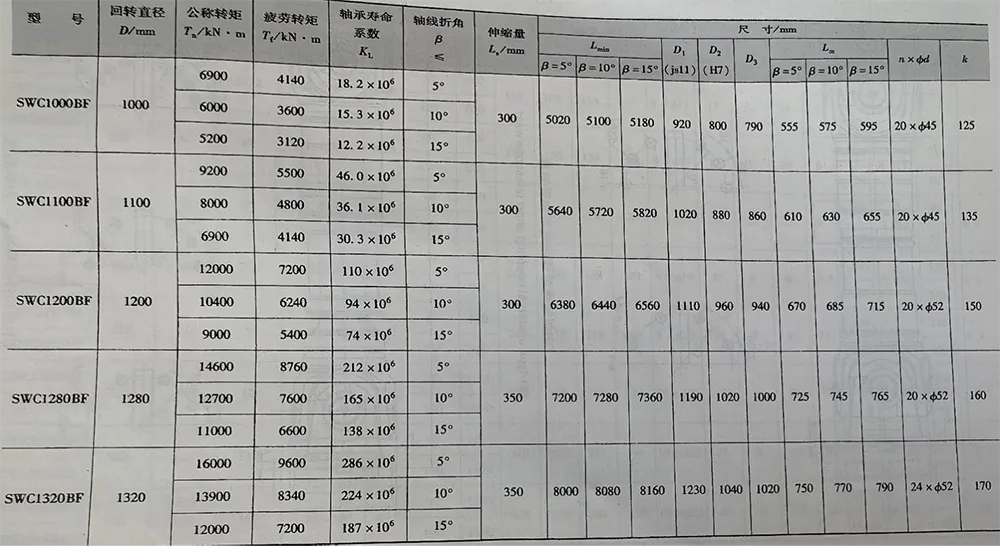

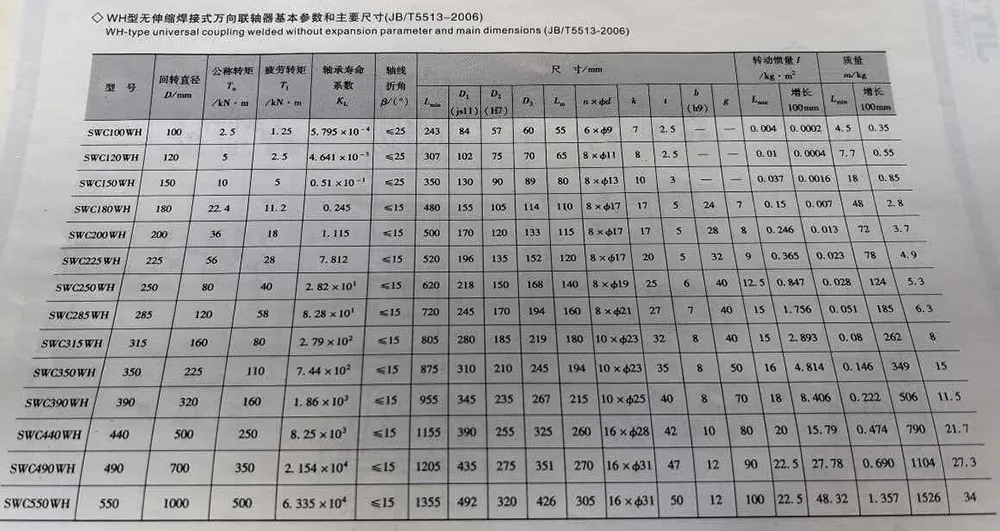

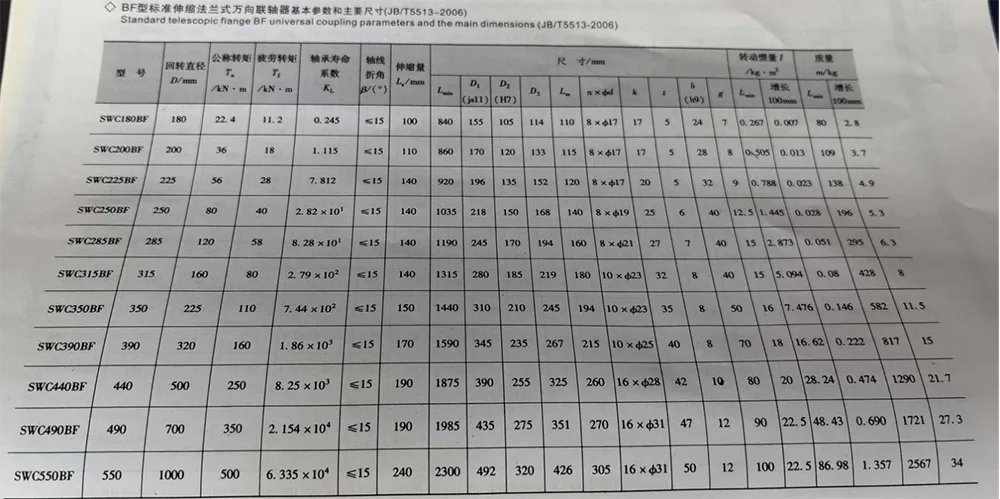

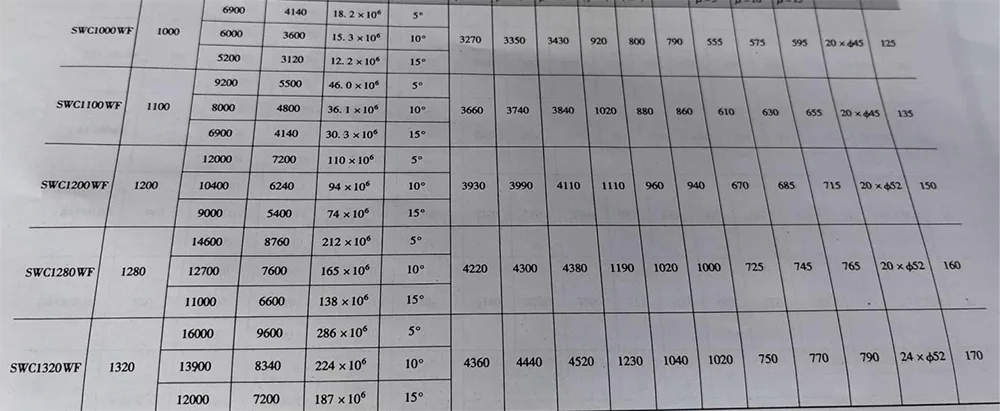

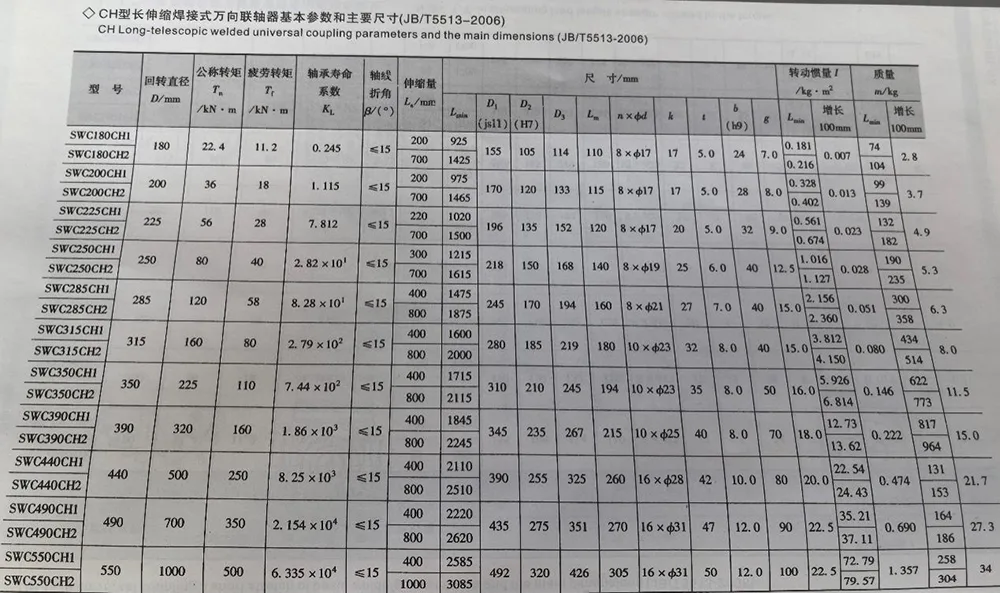

দ্রষ্টব্য: 1. Tf- বিকল্প লোড ক্লান্তি শক্তি ঘূর্ণন সঁচারক বল দ্বারা অনুমোদিত.

2. Lmin-সর্বনিম্ন দৈর্ঘ্য সংক্ষিপ্ত করা হয়েছে৷

3. এল-ইনস্টল দৈর্ঘ্য, প্রয়োজন দ্বারা নির্ধারিত.

দ্রষ্টব্য: 1. Tf- বিকল্প লোড ক্লান্তি শক্তি ঘূর্ণন সঁচারক বল দ্বারা অনুমোদিত.

2. Lmin-সর্বনিম্ন দৈর্ঘ্য সংক্ষিপ্ত করা হয়েছে৷

3. এল-ইনস্টল দৈর্ঘ্য, প্রয়োজন দ্বারা নির্ধারিত.

দ্রষ্টব্য: 1. Tf - বিকল্প লোড ক্লান্তি শক্তি ঘূর্ণন সঁচারক বল দ্বারা অনুমোদিত.

2. Lmin - ন্যূনতম দৈর্ঘ্য ছোট করা হয়েছে।

3. এল - ইনস্টল দৈর্ঘ্য, প্রয়োজন দ্বারা নির্ধারিত.

দ্রষ্টব্য: 1. Tf - বিকল্প লোড ক্লান্তি শক্তি ঘূর্ণন সঁচারক বল দ্বারা অনুমোদিত.

2. Lmin - ন্যূনতম দৈর্ঘ্য ছোট করা হয়েছে।

3. এল - ইনস্টল দৈর্ঘ্য, প্রয়োজন দ্বারা নির্ধারিত.

দ্রষ্টব্য: 1. Tf - বিকল্প লোড ক্লান্তি শক্তি ঘূর্ণন সঁচারক বল দ্বারা অনুমোদিত.

2. Lmin - ন্যূনতম দৈর্ঘ্য ছোট করা হয়েছে।

3. এল - ইনস্টল দৈর্ঘ্য, প্রয়োজন দ্বারা নির্ধারিত.

দ্রষ্টব্য: 1. Tf - বিকল্প লোড ক্লান্তি শক্তি ঘূর্ণন সঁচারক বল দ্বারা অনুমোদিত.

2. Lmin - ন্যূনতম দৈর্ঘ্য ছোট করা হয়েছে।

3. এল - ইনস্টল দৈর্ঘ্য, প্রয়োজন দ্বারা নির্ধারিত.

দ্রষ্টব্য: 1. Tf - বিকল্প লোড ক্লান্তি শক্তি ঘূর্ণন সঁচারক বল দ্বারা অনুমোদিত.

2. Lmin - ন্যূনতম দৈর্ঘ্য ছোট করা হয়েছে।

3. এল - ইনস্টল দৈর্ঘ্য, প্রয়োজন দ্বারা নির্ধারিত.

দ্রষ্টব্য: 1. Tf - বিকল্প লোড ক্লান্তি শক্তি ঘূর্ণন সঁচারক বল দ্বারা অনুমোদিত.

2. Lmin - ন্যূনতম দৈর্ঘ্য ছোট করা হয়েছে।

3. এল - ইনস্টল দৈর্ঘ্য, প্রয়োজন দ্বারা নির্ধারিত.

দ্রষ্টব্য: 1. Tf - বিকল্প লোড ক্লান্তি শক্তি ঘূর্ণন সঁচারক বল দ্বারা অনুমোদিত.

1.L - ইনস্টল দৈর্ঘ্য, প্রয়োজন দ্বারা নির্ধারিত.

সঙ্গমের উপাদানগুলির সাথে SWC টাইপ সার্বজনীন কাপলিং এর সংযোগ

টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট কাপলিং উচ্চ-শক্তির বোল্ট এবং বাদামের মাধ্যমে উভয় প্রান্তের ফ্ল্যাঞ্জগুলিকে অন্যান্য মিলনের উপাদানগুলির সাথে সংযুক্ত করে। মিলনের উপাদানগুলির সংযোগের মাত্রা এবং বোল্ট প্রাক-আঁটসাঁট টর্ক চিত্র 4-53 এবং সারণি 4-53 এর বিধানগুলি মেনে চলবে৷ সংযোগকারী বোল্টগুলি শুধুমাত্র মিলনের উপাদানগুলির ফ্ল্যাঞ্জের দিক থেকে ইনস্টল করা হবে এবং বাদামগুলি বিপরীত দিক থেকে আগে থেকে শক্ত করা হবে। বোল্টগুলির যান্ত্রিক বৈশিষ্ট্যগুলি GB/T 3098.1-2000-এ নির্দিষ্ট গ্রেড 10.9-এর প্রয়োজনীয়তাগুলির সাথে সঙ্গতিপূর্ণ হবে এবং বাদামের যান্ত্রিক বৈশিষ্ট্যগুলি GB/T 3098.2-2000-এ নির্দিষ্ট গ্রেড 10-এর প্রয়োজনীয়তাগুলির সাথে সঙ্গতিপূর্ণ হবে৷

দ্রষ্টব্য: 1. Tf - বিকল্প লোড ক্লান্তি শক্তি ঘূর্ণন সঁচারক বল দ্বারা অনুমোদিত.

1.L - ইনস্টল দৈর্ঘ্য, প্রয়োজন দ্বারা নির্ধারিত.
