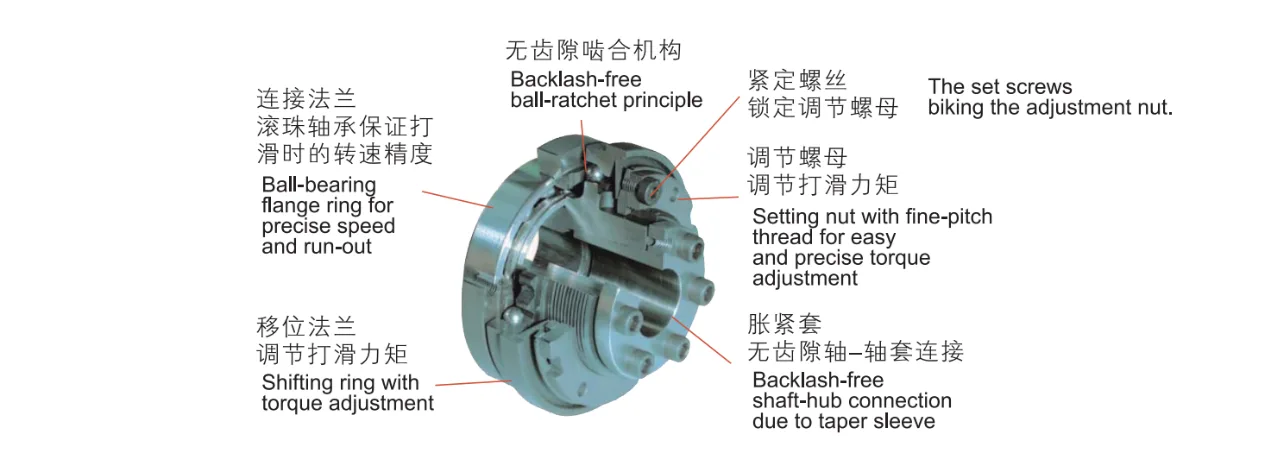

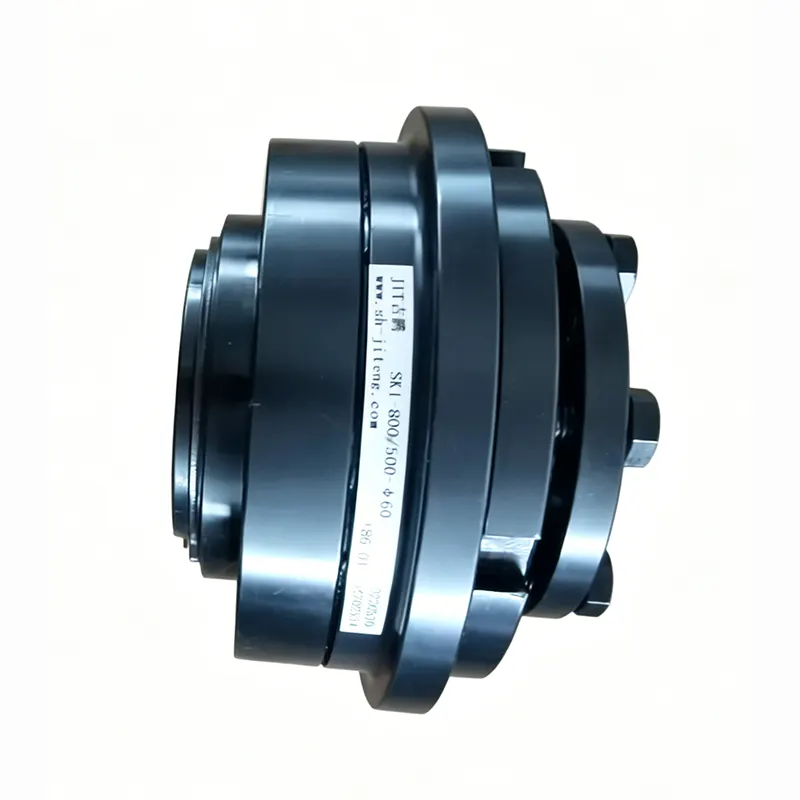

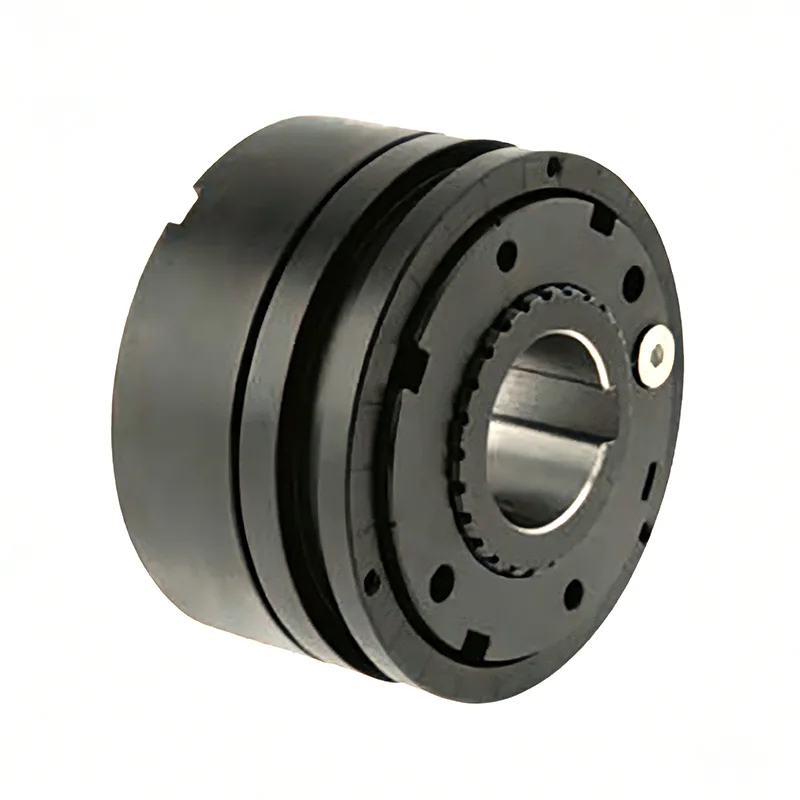

স্টিল বল টর্ক লিমিটার

JTA4.0

মডেল

টর্ক রেঞ্জ (Nm)

সর্বোচ্চ গতি

ভারসাম্যহীন আরপিএম

থ্রাস্ট ভারসাম্যহীনতা (মিমি)

জড়তা ভর মুহূর্ত

ক্ল্যাম্পিং স্ক্রু এবং Φd এর জন্য টর্ক শক্ত করা

ওজন (কেজি)

এক্স আকৃতির

এল-আকৃতির

এম-আকৃতির

এইচ-আকৃতির

হাব-সাইড

কেজি㎡

নমনীয়-পার্শ্ব

কেজি㎡

আকার (মিমি)

টর্ক (Nm)

01

5-12.5

10-25

20-50

25-62.5

4000

1.2

0.000211

0.000093

4×M4

4

0.68

02

10-25

20-50

40-100

50-125

3000

1.5

0.000531

0.000234

6×M4

4

1.14

03

20-50

40-100

80-200

100-250

2500

1.8

0.001388

0.000643

8×M4

4

1.98

04

40-100

80-200

160-400

200-500

2000

2.0

0.002846

0.001306

8×M5

8

2.88

05

70-175

140-350

280-700

380-875

1200

2.2

0.006858

0.002649

8×M6

12

4.59

06

120-300

240-600

480-1200

600-1500

800

2.5

0.029432

0.006690

8×M8

15

10.63

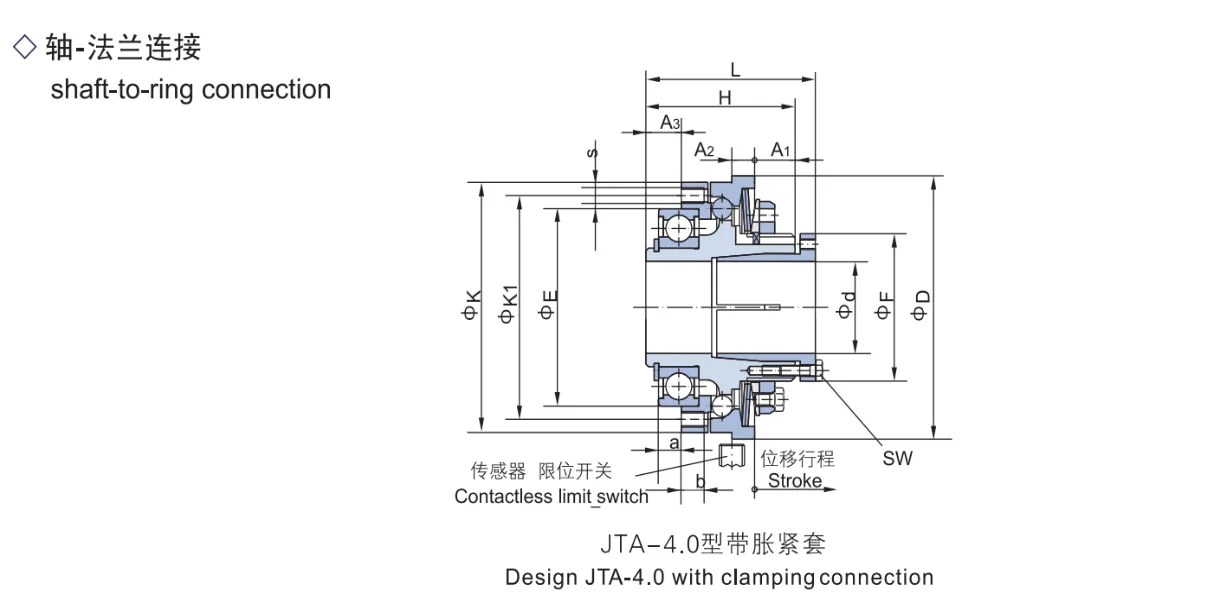

JTA4.0

মডেল

dmin

dmax

D

F

E (h6)

K

K1

L

H

A1

A2

A3

a

b

S

SW

01

10

20

70

38

47

65

56

47

40

12

7

8

5

6

8×M4

7

02

15

25

85

44

62

80

71

56

48

13.5

8

11

7

7

8×M5

7

03

22

35

100

56

75

95

85

67

59

16

9

14

9

9

8×M6

7

04

32

44

115

70

90

110

100

73

64

17

10

16

10

10

8×M6

8

05

35

55

135

84

100

130

116

86

75

20.5

12

18

10

12

8×M8

10

06

40

65

171

100

130

166

150

130

115

46

16

21

12

15

8×M10

13

আকার/প্রকার

টর্ক রেঞ্জ (Nm)

ফিনিশ বোর(H8)

বোর (H8) থেকে JB/T7934-1999 ফিনিশ করুন

JTA4.0-03

L

Φ২২

JTA4.0-Φ22 সম্প্রসারণ এবং টান হাতা সংযোগ

জেটিএ

মডেল

টর্ক রেঞ্জ (Nm)

সর্বোচ্চ গতি (rpm)

থ্রাস্ট ভারসাম্যহীনতা (মিমি)

জড়তা ভর মুহূর্ত

ক্ল্যাম্পিং স্ক্রু এবং Φd এর জন্য টর্ক শক্ত করা

ওজন (কেজি)

এক্স আকৃতির

এল-আকৃতির

এম-আকৃতির

এইচ-আকৃতির

হাব-সাইড Kgm²

নমনীয়-পার্শ্ব

কেজিএম²

আকার (মিমি)

টর্ক (Nm)

01

5-12.5

10-25

20-50

25-62.5

4000

1.2

0.000205

0.000093

4×M4

4

0.63

02

10-25

20-50

40-100

50-125

3000

1.5

0.000505

0.000234

6×M4

4

1.02

03

20-50

40-100

80-200

100-250

2500

1.8

0.001302

0.000643

8×M4

4

1.75

04

40-100

80-200

160-400

200-500

2000

2.0

0.002630

0.001306

8×M5

8

2.55

05

70-175

140-350

280-700

380-875

1200

2.2

0.006329

0.002649

8×M6

12

4.07

06

120-300

240-600

480-1200

600-1500

800

2.5

0.028443

0.006690

8×M8

15

10.06

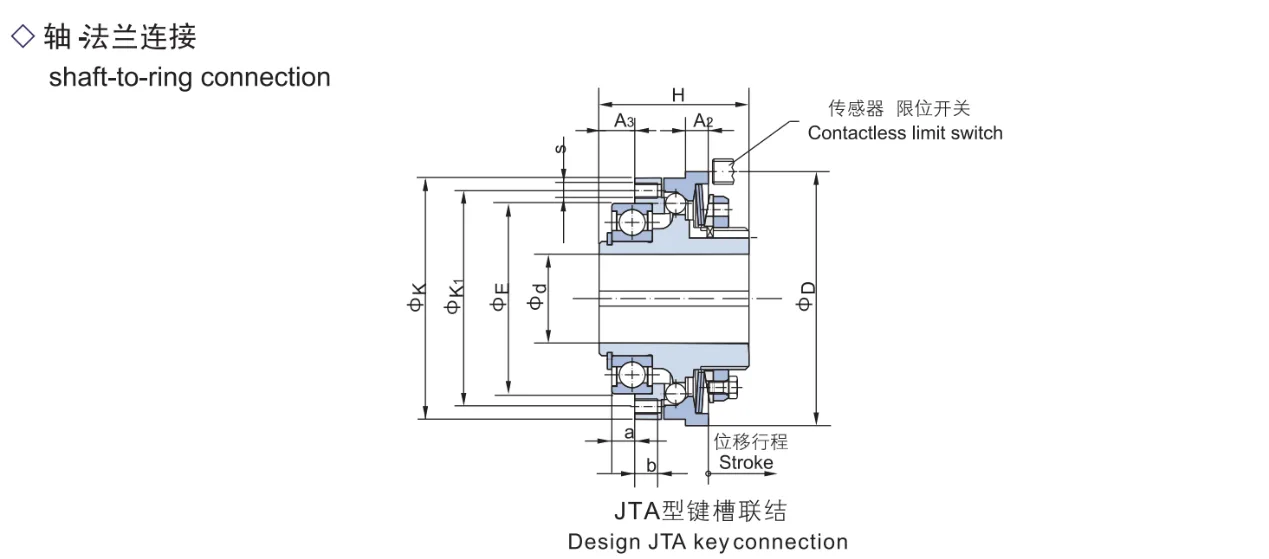

জেটিএ

মডেল

d

D

E (h6)

K

K1

H

A2

A3

a

b

S

01

12-20

70

47

65

56

40

7

8

5

6

8×M4

02

15-22

85

62

80

71

48

8

11

7

7

8×M5

03

22-30

100

75

95

85

59

9

14

9

9

8×M6

04

28-40

115

90

110

100

64

10

16

10

10

8×M6

05

32-50

135

100

130

116

75

12

18

10

12

8×M8

06

40-65

166

130

171

150

115

16

21

12

15

8×M10

আকার/টাইপ

টর্ক রেঞ্জ (Nm)

ফিনিশ বোর (H7)

সমাপ্ত গর্ত ব্যাস (H7)

GB/T3852-1997 (JS9) মান অনুযায়ী কীওয়ে

JTA03

L

Φ২২

Φ22কী উপায়

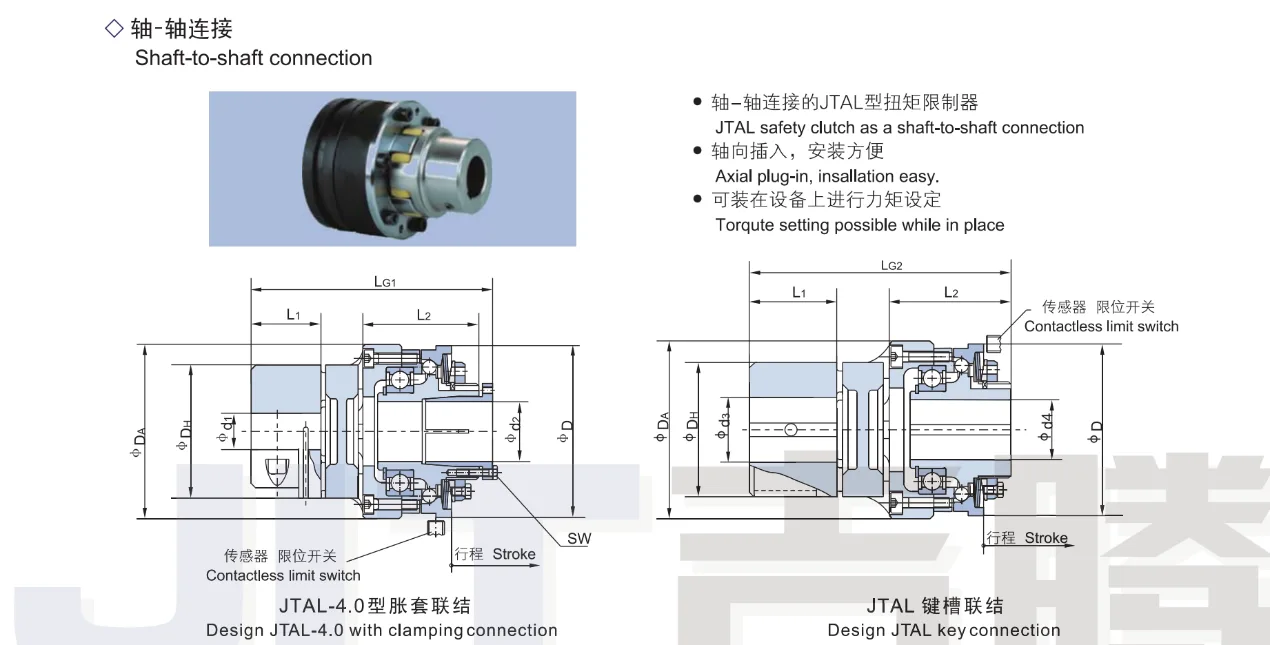

জেটিএএল

টর্ক রেঞ্জ (Nm) - X

টর্ক রেঞ্জ (Nm) - এল

টর্ক রেঞ্জ (Nm)- এম

সর্বোচ্চ গতি ভারসাম্যহীন আরপিএম

ওভারলোড মিমি উপর থ্রাস্ট ওয়াশার স্ট্রোক

01

5-12.5

10-25

20-50

4000

1.2

02

10-25

20-50

40-100

3000

1.5

03

20-50

40-100

80-200

2500

1.8

04

40-100

80-200

160-400

2000

2.0

05

70-175

140-350

280-700

1200

2.2

06

120-300

240-600

480-1200

800

2.5

জেটিএএল

Φd1

Φd2

Φd3

Φd4

Dₐ

ডিএইচ

D

এলজি 1

LG2

L₁

L₂

01

15-28

10-20

8-28

10-20

70

55

70

102

95

30

47

02

19-35

15-25

10-38

15-25

85

65

85

120

112

35

57

03

20-45

20-35

12-45

20-30

100

80

100

146

138

45

69

04

28-45

30-45

14-55

30-40

115

95

115

159

150

50

74

05

35-55

35-55

20-60

35-50

135

105

135

182

171

56

87

06

45-80

40-65

35-80

40-65

175

135

171

255

240

75

130

JTAL03

L

Φ20

Φ 20

Φ20keyway/ Φ 20-4.0 Φ 20-4.0 হাততালি

জয়েন্টের আকার/প্রকার

টর্ক রেঞ্জ (Nm)

ফিনিশ বোর (H7)

ফিনিশ বোর (H7)

ফিনিশ বোর (H7) কীওয়ে টু GB/T3852 শীট 1997 (Js9)
