ঘর্ষণ টর্ক লিমিটার

সাধারণ কাঠামো, উচ্চ খরচ কর্মক্ষমতা, সুবিধাজনক ঘূর্ণন সঁচারক বল সামঞ্জস্য এবং স্থিতিশীল অপারেশন সমন্বিত, আমাদের পণ্য ব্যাপকভাবে সাধারণ যান্ত্রিক সংক্রমণ, হালকা এবং মাঝারি লোড, বিরতিমূলক অপারেশন এবং প্রচলিত ওভারলোড সুরক্ষা কাজের পরিস্থিতিতে প্রয়োগ করা হয়। এগুলি যান্ত্রিক ওভারলোড সুরক্ষার জন্য ব্যয়-কার্যকর এবং ব্যবহারিক সুরক্ষা আনুষাঙ্গিক।

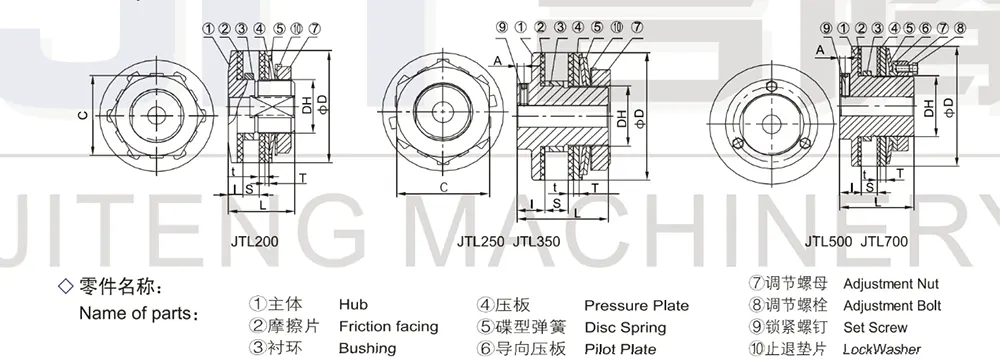

ঘর্ষণ টর্ক লিমিটারের টর্ক সেটিং অ্যাডজাস্টমেন্ট বোল্ট এবং/অথবা অ্যাডজাস্টমেন্ট নাটগুলিকে শক্ত করে বা আলগা করে অর্জন করা হয়। JTL200 থেকে JTL350-এর টর্ক অ্যাডজাস্টমেন্টের জন্য, একটি অ্যাডজাস্টমেন্ট নাট দেওয়া হয়, এবং JTL500 থেকে JTL20 অ্যাডজাস্টমেন্ট বোল্ট দেওয়া হয়৷ শ্যাফ্টে টর্ক লিমিটার মাউন্ট করার পরে টর্ক সেটিং করা যেতে পারে৷

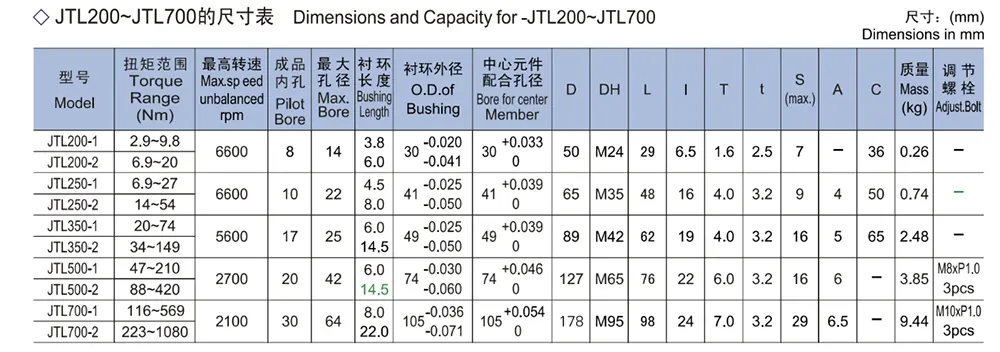

JTL 200 থেকে JTL 350 এর জন্য:

প্রথমে, সামঞ্জস্য বাদামটি হাত দিয়ে শক্তভাবে ঘোরান যাতে ডিস্ক স্প্রিং প্লেটের সাথে ফিট করে। তারপরে একটি রেঞ্চ দিয়ে বাদামটিকে প্রায় 60 ডিগ্রি আঁটসাঁট করুন।

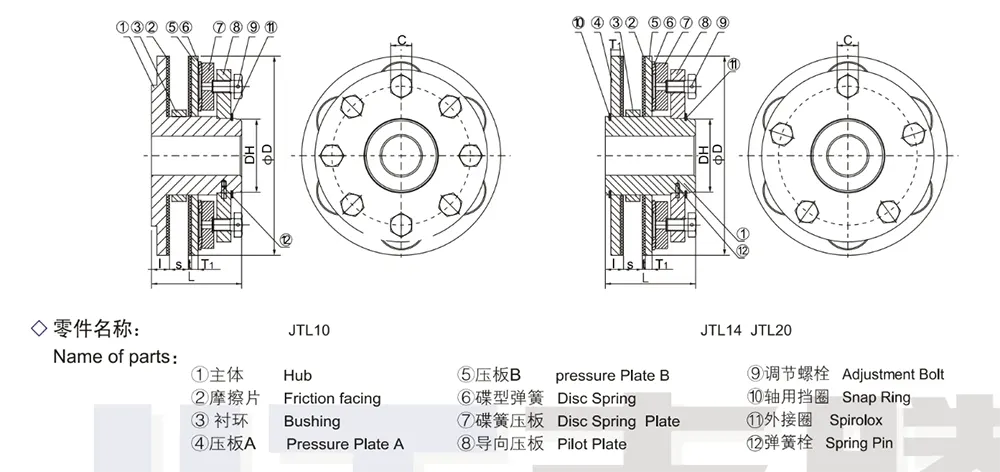

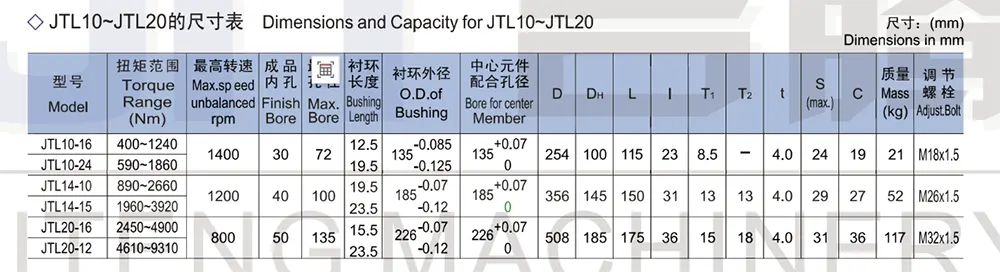

JTL500 থেকে JTL10、14、20 এর জন্য:

প্রথমে, প্লেটে ডিস্ক স্প্রিং ঠিক করার জন্য বাদামটি ঘোরান এবং তারপরে প্রতিটি সামঞ্জস্য বল্টুকে প্রায় 60 ডিগ্রি শক্ত করুন। তারপর, টর্ক লিমিটার যদি স্বাভাবিক লোডিং অবস্থায় পিছলে যায়, তাহলে বাদাম (JTL200 থেকে JTL350 এর জন্য) বা বোল্টগুলি (JTL500 বা JTL20 এর জন্য) ধীরে ধীরে শক্ত করুন যতক্ষণ না টর্ক লিমিটার পিছলে যাওয়া বন্ধ করে।

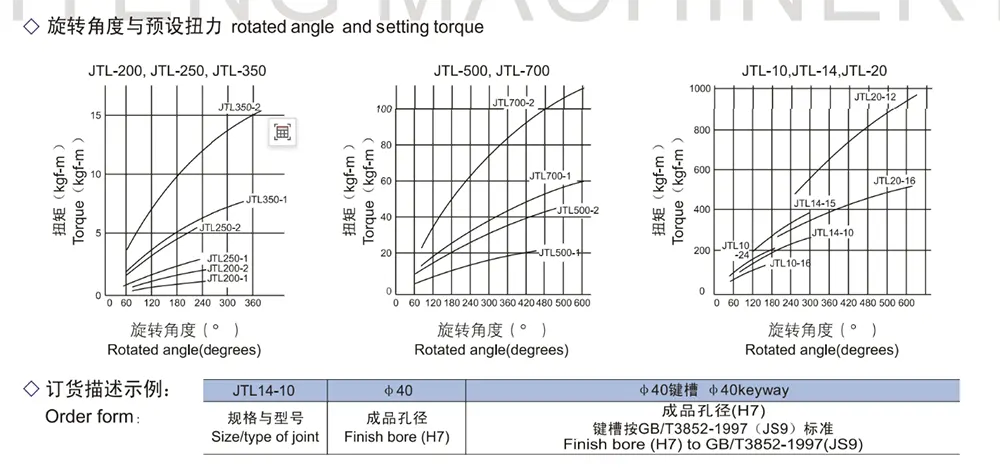

সর্বদা সমানভাবে আঁট (বা আলগা) বোল্ট. মেশিনের জন্য সঠিক টর্ক সেটিং খুঁজে পেতে এই সমন্বয়টি কয়েকবার চেষ্টা করুন। আপনার নির্দেশনার জন্য, পরবর্তী পৃষ্ঠার চার্টটি কার্যকর ঘূর্ণিত কোণ এবং প্রিসেট টর্কের মধ্যে সম্পর্ক দেখায়। সুনির্দিষ্ট ঘূর্ণন সঁচারক বল সেট করার জন্য, টর্ক লিমিটার চালানোর পরামর্শ দেওয়া হয়; উদাহরণস্বরূপ, 500টি ঘূর্ণন 50 থেকে 60 r/মিনিট এ অ্যাডজাস্টমেন্ট নাট বা বোল্টের 45 ডিগ্রি কোণে ঘোরানো।

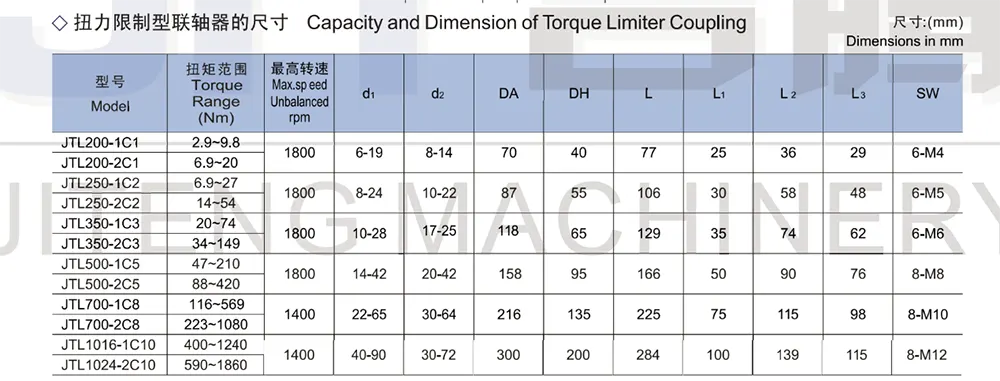

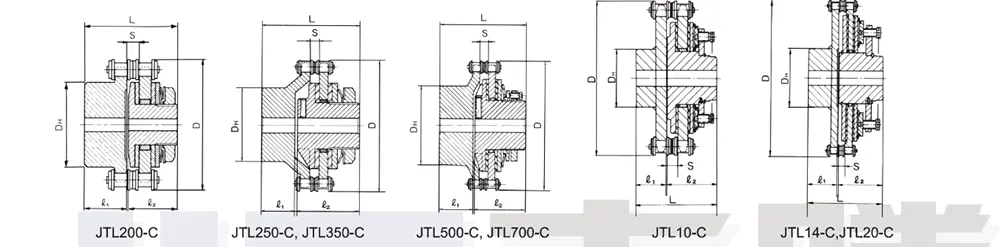

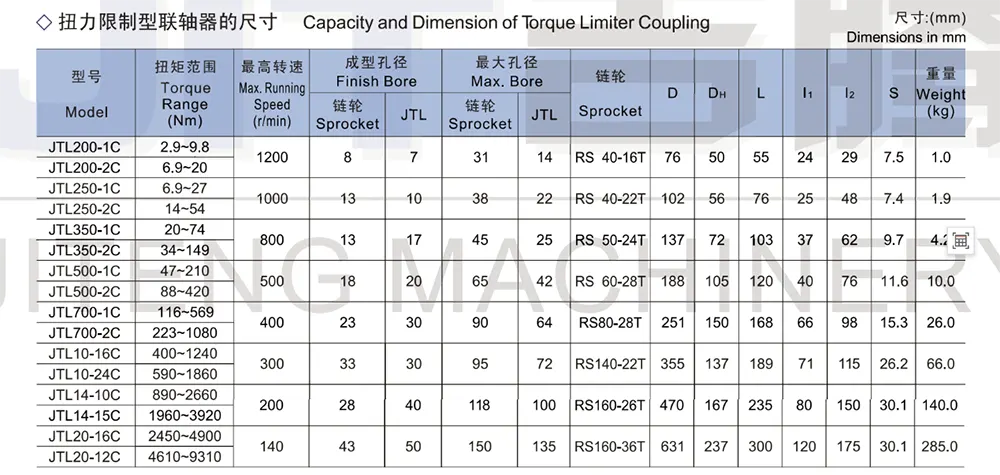

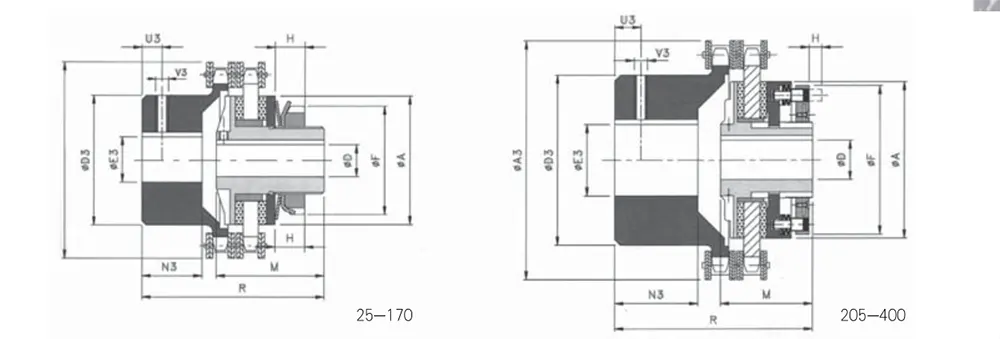

ঘর্ষণ ঘূর্ণন সঁচারক বল লিমিটার কাপলিং ড্রাইভিং এবং চালিত শ্যাফ্ট জোড়া করার ক্ষমতার সাথে ওভারলোড স্লিপ সুরক্ষাকে একত্রিত করে। এটি একটি JT® টর্ক লিমিটার এবং রোলারচেন কাপলিং নিয়ে গঠিত একটি সমাবেশ।

এই নির্মাণ একটি নির্ভরযোগ্য চরিত্র এবং সহজে একত্রিত নমনীয় কাপলিং প্রদান করে।

1. torsionally অনমনীয়, ব্যাকল্যাশ-মুক্ত ইস্পাত ল্যামিনা কাপলিং সহ

2. উচ্চ অপারেটিং তাপমাত্রার জন্য উপযুক্ত (280 ডিগ্রি সেলসিয়াস পর্যন্ত)

3. বিভিন্ন খাদ দূরত্ব মাত্রা জন্য পরিবর্তনশীল spacers সঙ্গে

1. খাদ থেকে খাদ সংযোগ

2. Torsionally নমনীয় নিরাপত্তা ক্লাচ

3. অক্ষীয় প্লাগ ইন

4.বিভ্রান্তির জন্য ক্ষতিপূরণ দিতে সক্ষম

5. ঘূর্ণন সঁচারক বল জায়গায় থাকার সময় সেট করা যেতে পারে

6. ISO ফিট H7 অনুযায়ী বোর শেষ করুন, DIN 6885 শীট1-Js9 অনুযায়ী পালক কীওয়ে

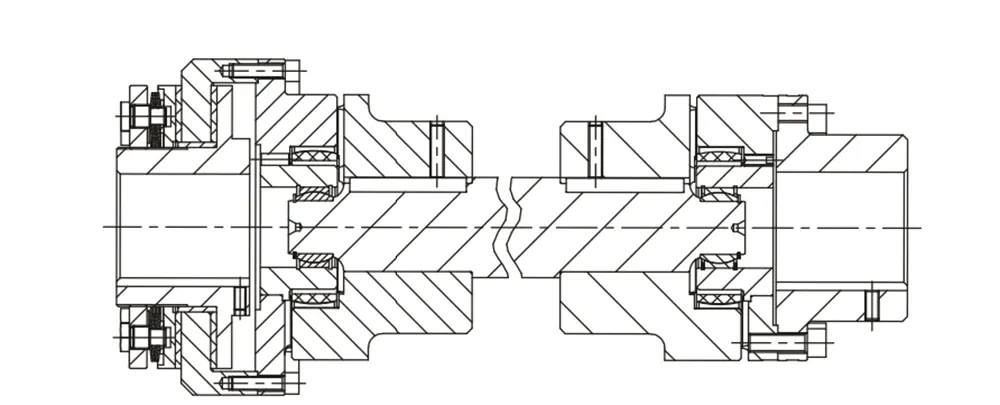

1. মধ্যবর্তী খাদ কাপলিং হিসাবে

2. বড় খাদ দূরত্ব মাত্রা জন্য

3. ইস্পাত ল্যামিনা কাপলিং সঙ্গে সংমিশ্রণে উপলব্ধ

1. সরল, কম্প্যাক্ট সমাধান.

2. এই সংস্করণটি সুনির্দিষ্ট সমন্বয়ের জন্য কয়েল স্প্রিংস দিয়ে সজ্জিত: .../CM।

3. বিরোধী-জারা অবস্থার অধীনে ব্যবহারের জন্য উপযুক্ত: DF/EA.

4. কাস্টম সমাবেশ উপলব্ধ (এল সংস্করণ)।

5. রেডিয়াল রিং এর মাধ্যমে লকিং সামঞ্জস্য, বাজারে অন্যান্য ব্র্যান্ডের সহজ প্রতিস্থাপন: .../GR.

6. ঘূর্ণন সঁচারক বল পরিসীমা: 1-23,000 Nm; সর্বোচ্চ বোরের ব্যাস Φ140 মিমি।

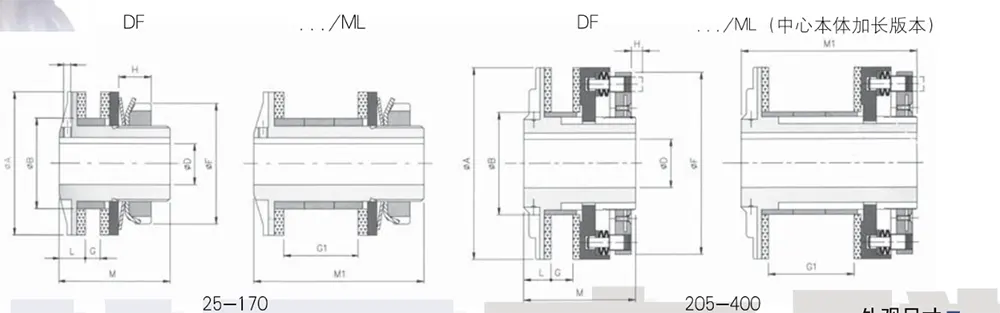

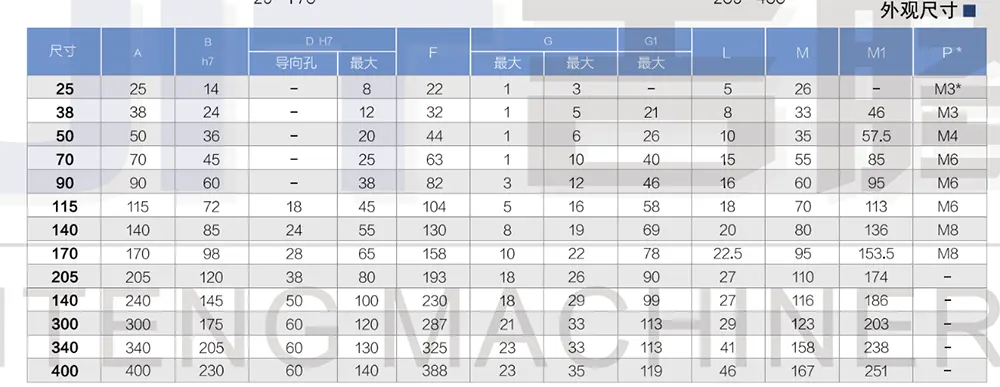

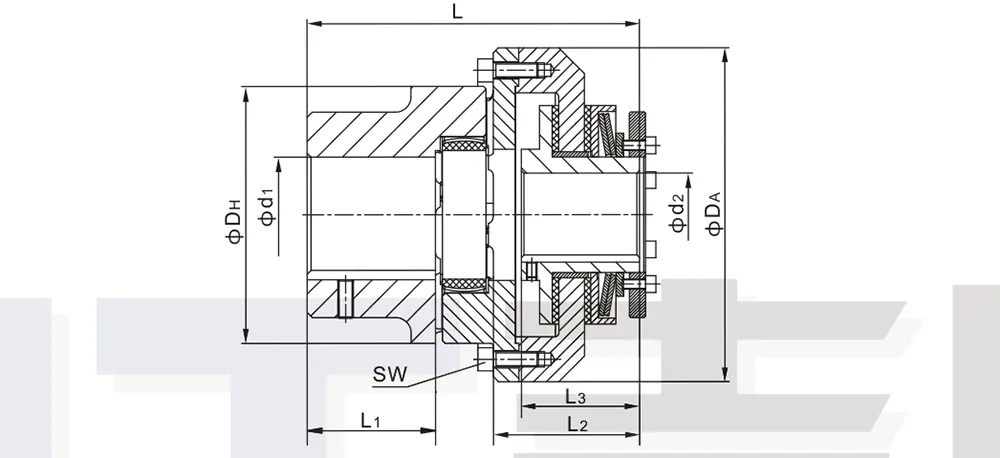

সামগ্রিক মাত্রা

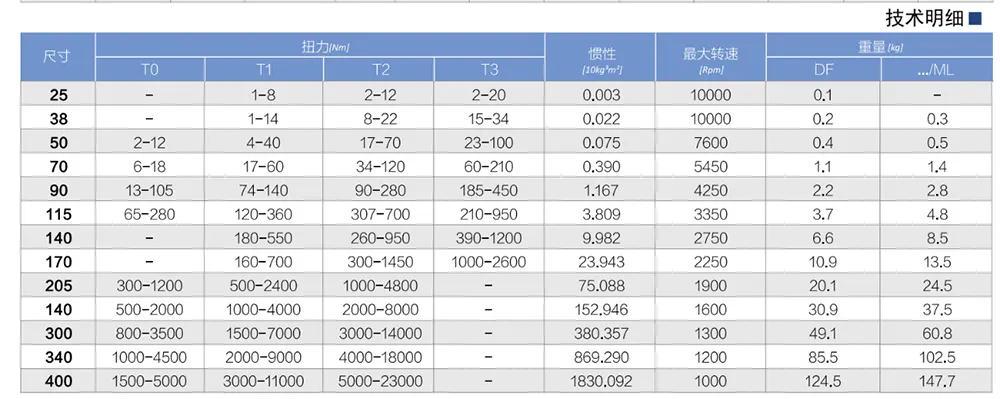

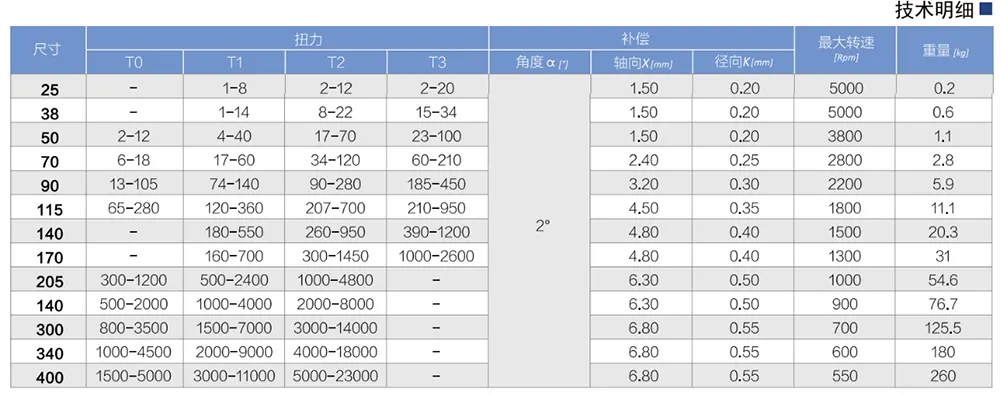

প্রযুক্তিগত বিবরণ

অনুরোধে

P*: সাইজ 25, ফ্ল্যাট হেড স্ক্রুগুলি বাদামের পাশে অবস্থিত, ফ্ল্যাঞ্জের দিকে নয়।

পাইলট বোর (DF) এর সাথে টর্ক লিমিটারের সাথে ওজন সম্পর্কিত। জড়তা সর্বাধিক সমাপ্ত বোর ব্যাস উল্লেখ করা হয়.

1. সরল, সমাক্ষ ড্রাইভ অ্যাপ্লিকেশনের জন্য কম্প্যাক্ট সমাধান.

2. দ্বি-মুখী ওভারলোড সুরক্ষা.

3. ঘর্ষণ ঘূর্ণন সঁচারক বল সীমক নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণ ঘর্ষণ ডিস্ক বিভিন্ন ধরনের সঙ্গে সজ্জিত করা যেতে পারে.

4. এই সংস্করণটি সমাবেশের সুনির্দিষ্ট সমন্বয়ের জন্য মিলে যাওয়া কয়েল স্প্রিংসের সাথে লাগানো হয়েছে: .../CM/TAC।

5. লক নাটের মাধ্যমে রেডিয়াল লকিং: .../GR.

6. ঘূর্ণন সঁচারক বল পরিসীমা: 1-23,000 Nm; সর্বোচ্চ বোরের ব্যাস: Φ160 মিমি।

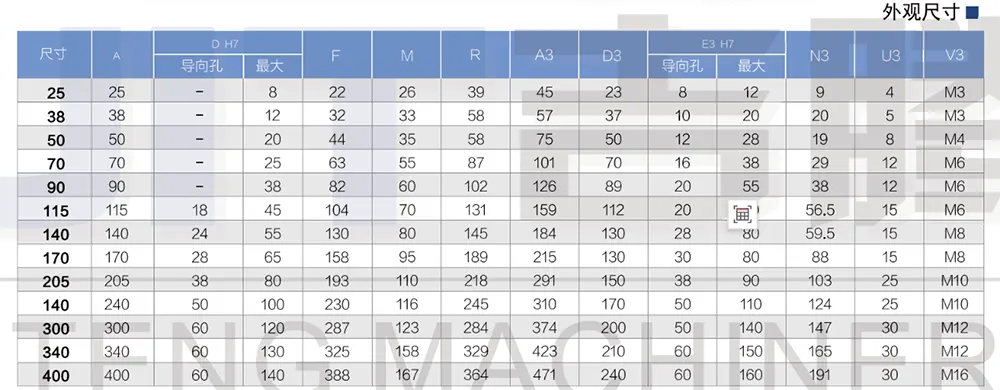

সামগ্রিক মাত্রা

প্রযুক্তিগত বিবরণ

অনুরোধে

ডেটা সম্পূর্ণ সমাবেশকে বোঝায় (DF/TAC)

ওজন বলতে পাইলট বোর (DF/TAC) সহ সম্পূর্ণ সমাবেশকে বোঝায়
