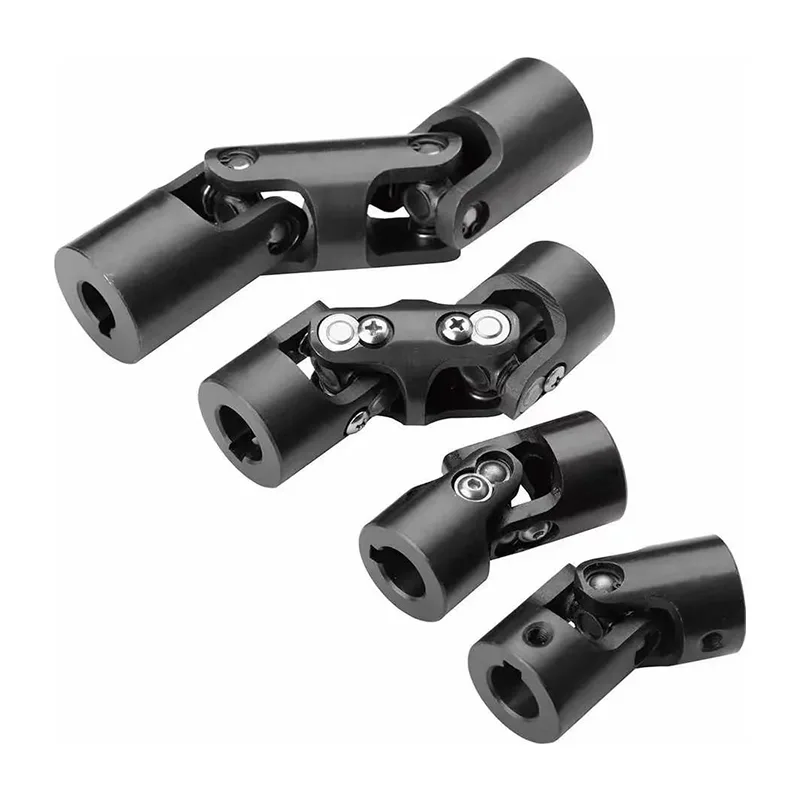

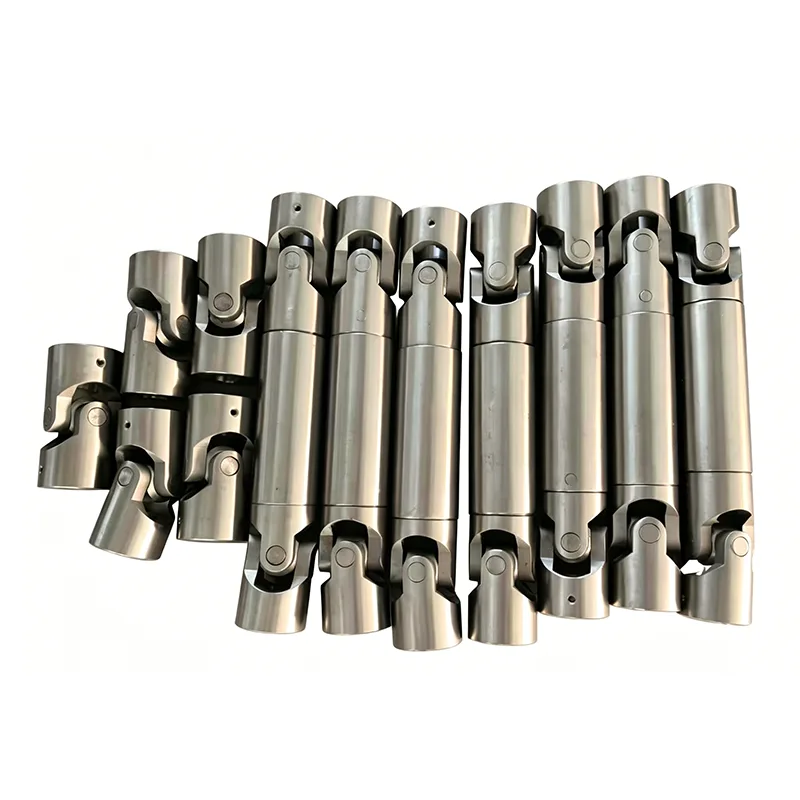

নন-টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট

নন-টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট হল একটি বিশুদ্ধ কোণ ক্ষতিপূরণ ট্রান্সমিশন উপাদান যা টেলিস্কোপিক সার্বজনীন জয়েন্ট থেকে আলাদা। এটির কোন অক্ষীয় এক্সটেনশন ফাংশন নেই এবং এটি বিশেষভাবে দুটি শ্যাফ্টের মিসলাইনমেন্ট এবং সরঞ্জামগুলিতে অ-কোঅক্সিয়াল ট্রান্সমিশনের সমস্যা সমাধানের জন্য ডিজাইন করা হয়েছে। যান্ত্রিক ট্রান্সমিশন সিস্টেমের একটি মূল মৌলিক উপাদান হিসাবে, এই পণ্যটি নির্দিষ্ট ইনস্টলেশন ব্যবধান এবং অক্ষীয় স্থানচ্যুতি সমন্বয়ের প্রয়োজন নেই এমন সরঞ্জামগুলিতে স্থিতিশীল এবং দক্ষ পাওয়ার ট্রান্সমিশন অর্জনের জন্য একটি সুনির্দিষ্ট কব্জা কাঠামোর উপর নির্ভর করে।

আমাদের কারখানা একক-সেকশন, ডাবল-সেকশন এবং দ্রুত-মুক্তি লকিং স্ট্রাকচারের পাশাপাশি স্লাইডিং বিয়ারিং এবং সুই বিয়ারিংয়ের দুটি কনফিগারেশন, বিভিন্ন উচ্চ গতির সীমার সাথে সামঞ্জস্যপূর্ণ পণ্যগুলির সম্পূর্ণ পরিসর সরবরাহ করে। এটি উচ্চ-গতির ক্রিয়াকলাপের জন্য সর্বাধিক 4000 r/min গতিতে অভিযোজিত হতে পারে। একই সময়ে, এটি বিভিন্ন উচ্চ-নির্ভুলতা শ্যাফ্ট হোল কাস্টমাইজেশন সমর্থন করে, এটি মানসম্মত সাধারণ নির্মাণ যন্ত্রপাতির জন্য পছন্দের ট্রান্সমিশন উপাদান তৈরি করে।

1.সর্বাধিক 4000 মিনিট⁻¹ পর্যন্ত সাধারণ প্রকৌশলের পরিসরে প্রতিটি অ্যাপ্লিকেশনের জন্য উপযুক্ত

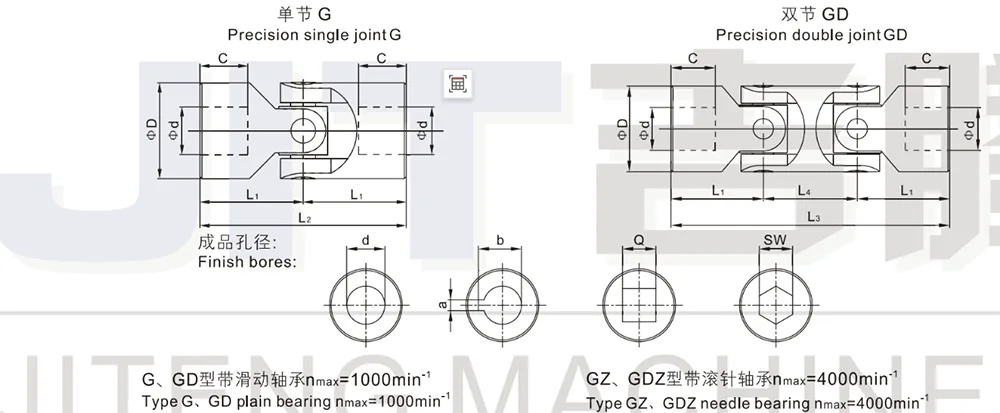

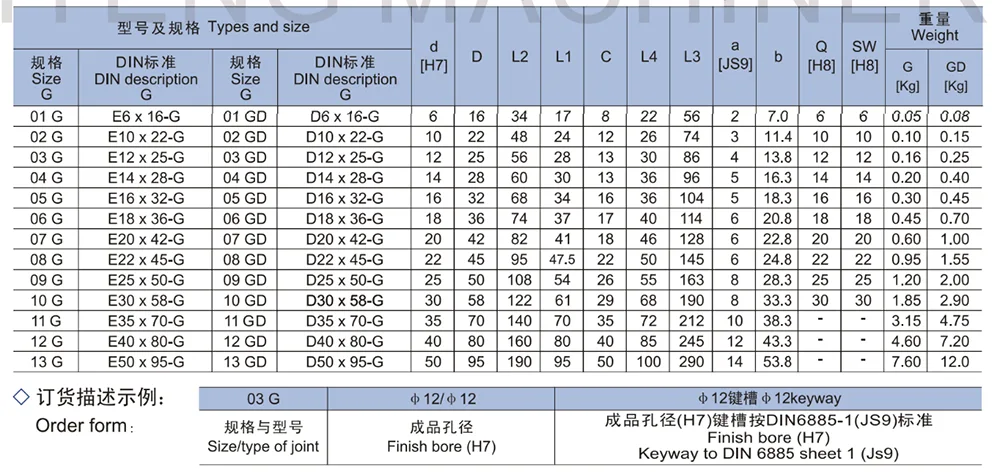

2. টাইপ G নির্ভুলতা একক জয়েন্ট টাইপ GD নির্ভুলতা ডবল জয়েন্ট

3. প্রতিটি জয়েন্টের জন্য সর্বোচ্চ উচ্চারণ কোণ 45°

4. ফিনিশ বোর H7 সহ উপলব্ধ - কীওয়ে, হেক্সাগন বোর বা বর্গাকার বোর সহ অনুরোধে

5. টাইপ করুন G GD (প্লেইন বিয়ারিং) বিয়ারিং ডিজাইন করা nmax= 1000 min⁻¹

6. টাইপ করুন GZ、GDZ (সুই বিয়ারিং) বিয়ারিং ডিজাইন করা nmax= 4000 min⁻¹

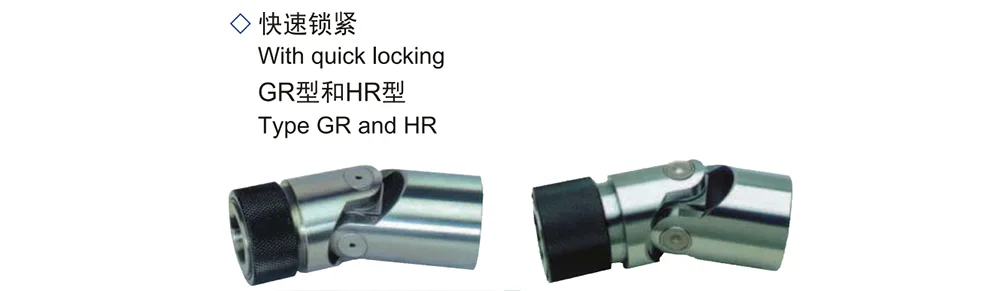

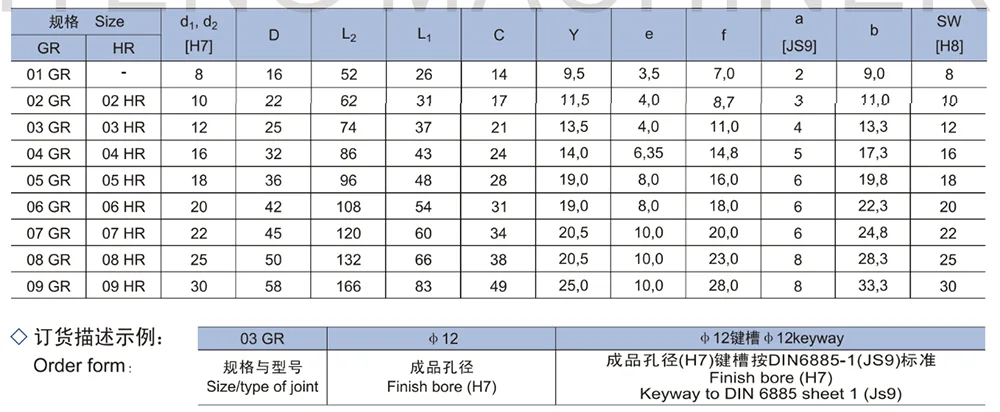

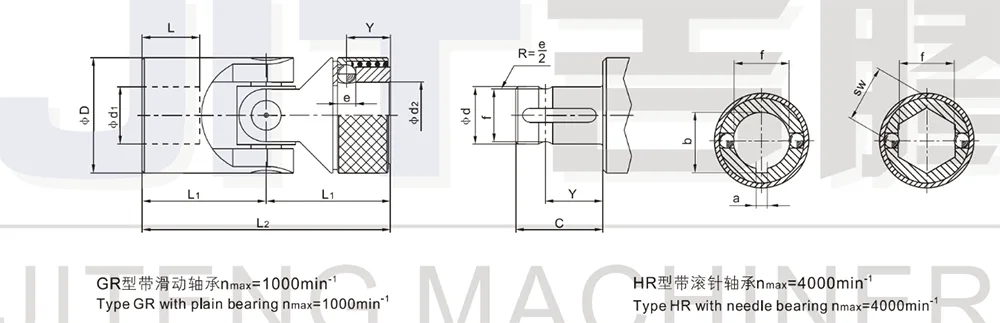

1. দ্রুত লকিং সহ নির্ভুল একক জয়েন্ট (বিচ্ছেদযোগ্য)

2. প্লেইন বিয়ারিং সহ GR টাইপ করুন nmax= 1000 min⁻¹

3. নিডেল বিয়ারিং nmax সহ HR টাইপ করুন।= 4000 মিনিট⁻¹

4. সর্বোচ্চ উচ্চারণ কোণ 45°

5. দ্রুত লকিং (d₂) শুধুমাত্র H7 বোর এবং DIN 6885 শীট 1 - JS9 বা ষড়ভুজ বোরের কীওয়ে সহ উপলব্ধ

অ্যাপ্লিকেশন দৃশ্যকল্প

- সাধারণ নির্মাণ যন্ত্রপাতি সরঞ্জাম: নন-টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট বিভিন্ন প্রচলিত নির্মাণ যন্ত্রপাতি ট্রান্সমিশন সিস্টেমের সাথে সামঞ্জস্যপূর্ণ হতে পারে এবং স্থিরভাবে কাজ করে যেখানে ইনস্টলেশন ব্যবধান স্থির থাকে এবং অক্ষীয় স্থানচ্যুতি ক্ষতিপূরণের প্রয়োজন হয় না।

- মাঝারি এবং কম-গতির প্রচলিত ট্রান্সমিশন সরঞ্জাম: স্লাইডিং বিয়ারিং মডেলটি 1000 r/মিনিটের মধ্যে মাঝারি এবং কম গতির সরঞ্জামগুলির জন্য উপযুক্ত, মসৃণভাবে চলমান, টেকসই এবং দীর্ঘমেয়াদী ক্রমাগত প্রচলিত অপারেশনের জন্য উপযুক্ত।

- উচ্চ-গতির নির্ভুল ট্রান্সমিশন সরঞ্জাম: সুই রোলার ভারবহন মডেলটি 4000 r/মিনিটের উচ্চ-গতির অপারেশনের প্রয়োজনীয়তা পূরণ করতে পারে, যা নির্ভুলতা এবং উচ্চ-গতি স্বয়ংক্রিয় সরঞ্জামের সংক্রমণ পরিস্থিতির জন্য উপযুক্ত।

- দ্রুত disassembly এবং সমাবেশের প্রয়োজনীয় সরঞ্জাম: দ্রুত disassembly লকিং সিরিজ উত্পাদন লাইন এবং সমর্থনকারী সরঞ্জামগুলির জন্য উপযুক্ত যেগুলির জন্য ঘন ঘন রক্ষণাবেক্ষণ এবং disassembly প্রয়োজন, কার্যকরভাবে রক্ষণাবেক্ষণের দক্ষতা উন্নত করে৷

FAQ

প্রশ্ন 1: স্থির সার্বজনীন জয়েন্ট কি অক্ষীয় স্থানচ্যুতির জন্য ক্ষতিপূরণ দিতে পারে?

A1: নন-টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট হল একটি অ-প্রসারিত স্থির কাঠামো। এটি শুধুমাত্র কোণ বিচ্যুতি ক্ষতিপূরণ সমর্থন করে এবং কোন অক্ষীয় এক্সটেনশন ফাংশন নেই। এটি শুধুমাত্র কাজের অবস্থার জন্য প্রযোজ্য যেখানে সরঞ্জামের অক্ষের ব্যবধান স্থির থাকে এবং কোন অক্ষীয় আন্দোলন নেই।

প্রশ্ন 2: স্লাইডিং বিয়ারিং এবং সুই রোলার বিয়ারিংয়ের ধরন কীভাবে নির্বাচন করবেন?

A2: 1000 r/মিনিটের মধ্যে স্বাভাবিক লোড শর্ত সহ মাঝারি এবং কম-গতির অ্যাপ্লিকেশনের জন্য, G, GD, এবং GR ধরনের স্লাইডিং বিয়ারিং বেছে নিন; 1000 - 4000 r/min রেঞ্জের মধ্যে উচ্চ-গতির ট্রান্সমিশন পরিস্থিতিতে, অগ্রাধিকারমূলকভাবে GZ, GDZ, এবং HR ধরনের সুই রোলার বিয়ারিং নির্বাচন করুন।

প্রশ্ন 3: দ্রুত-রিলিজ সার্বজনীন যৌথ সমর্থন কোন গর্ত ধরনের কাস্টমাইজেশন?

A3: এটি অ-মানক কাস্টমাইজেশন সমর্থন করে না। দ্রুত-মুক্তির কাঠামোটি শুধুমাত্র H7 স্ট্যান্ডার্ড হোল, ডিআইএন স্ট্যান্ডার্ড ফ্ল্যাট কী স্লট বা ষড়ভুজ ছিদ্রগুলির সাথে সামঞ্জস্যপূর্ণ, লকিং নির্ভুলতা এবং কাঠামোগত স্থিতিশীলতা নিশ্চিত করে৷

প্রশ্ন 4: কীভাবে আমরা তাদের প্রয়োগের পরিস্থিতির উপর ভিত্তি করে একক-জয়েন্ট এবং ডাবল-জয়েন্ট সার্বজনীন জয়েন্টগুলির মধ্যে পার্থক্য করতে পারি?

A4: একক-জয়েন্ট ডিজাইন কমপ্যাক্ট এবং ছোট-কোণ অফসেট অবস্থার জন্য উপযুক্ত; ডাবল-জয়েন্ট বৃহত্তর সামগ্রিক কোণ বিচ্যুতি মিটমাট করতে পারে এবং জটিল স্থান সংক্রমণ বিন্যাসের জন্য উপযুক্ত।

কেন জিতেং বেছে নিন?

চীনের একটি স্থানীয় মূল কারখানা হিসাবে, জিতেং স্বাধীনভাবে অ-টেলিস্কোপিক সার্বজনীন জয়েন্টগুলির নির্ভুল প্রক্রিয়াকরণ, সমাবেশ এবং পরিদর্শন সম্পন্ন করে, পণ্যগুলির গুণমান এবং স্থিতিশীলতা নিশ্চিত করার জন্য কঠোরভাবে শিল্প মান অনুসরণ করে।

- মডেলের সম্পূর্ণ পরিসর: কারখানায় সর্বদা একাধিক সিরিজ মডেলের স্টক থাকে, যার মধ্যে উচ্চ এবং নিম্ন গতি, একক এবং দ্বিগুণ বিভাগ এবং দ্রুত বিচ্ছিন্নকরণ মডেল রয়েছে। বাহ্যিক সংগ্রহের কোন প্রয়োজন নেই, এবং সমস্ত ট্রান্সমিশন উপাদান এক ধাপে সম্পূর্ণরূপে সজ্জিত করা যেতে পারে।

- উচ্চ নির্ভুলতা কাস্টমাইজেশন ক্ষমতা: H7 নির্ভুল গর্ত, জাতীয় মান কীওয়ে এবং বিশেষ গর্ত কাস্টমাইজেশন সমর্থন করে। প্রক্রিয়াকরণ সহনশীলতা কঠোরভাবে নিয়ন্ত্রিত হয়, পণ্যগুলিকে অত্যন্ত বিনিময়যোগ্য এবং উচ্চ ইনস্টলেশন সামঞ্জস্যের সাথে তৈরি করে।

- কাজের অবস্থার পরামিতিগুলির কঠোর যাচাইকরণ: গতির সীমা, কব্জা কোণ এবং ফিট নির্ভুলতার জন্য প্রতিটি ইউনিট একে একে পরিদর্শন করা হয় যাতে উচ্চ এবং নিম্ন গতির উভয় অবস্থাতেই স্থিতিশীল অপারেশন নিশ্চিত করা যায়, কোন ঝাঁকুনি বা অস্বাভাবিক পরিধান ছাড়াই।

- পেশাদার নির্বাচন এবং বিতরণ পরিষেবা: গ্রাহকের সরঞ্জামের গতি, কোণ এবং ইনস্টলেশন পদ্ধতির উপর ভিত্তি করে মডেলগুলির সাথে অবিকল মেলে। সাধারণ মডেলগুলি সরাসরি চালানের জন্য উপলব্ধ, এবং অ-মানক স্পেসিফিকেশনগুলি দ্রুত কাস্টমাইজ এবং বিতরণ করা যেতে পারে।
