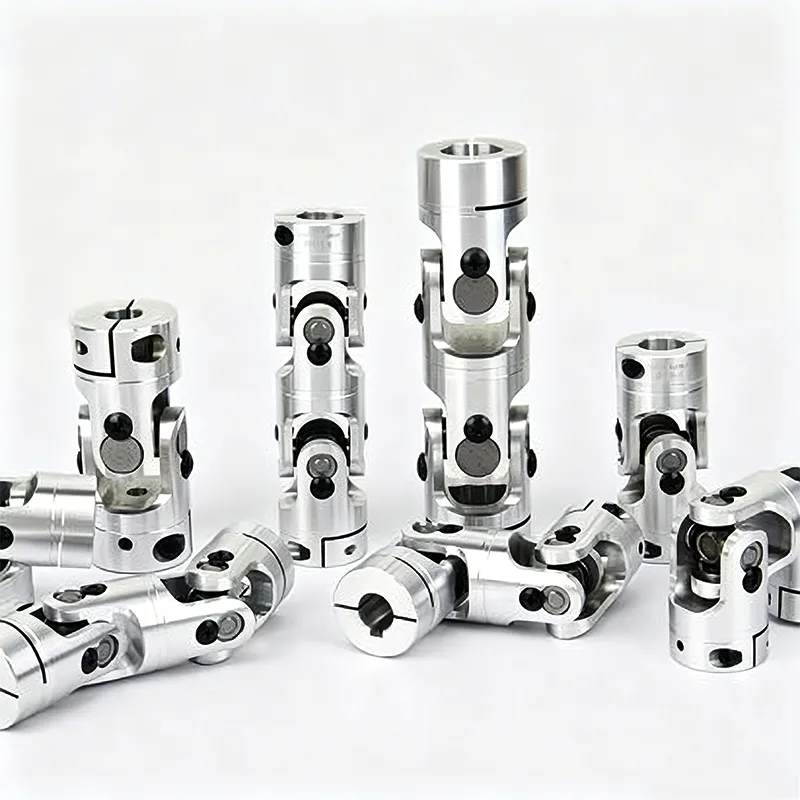

টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট

টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট হল একটি আপগ্রেড করা মাল্টি-ফাংশনাল ট্রান্সমিশন কম্পোনেন্ট যা ঐতিহ্যগত সার্বজনীন জয়েন্টের উপর ভিত্তি করে। সাধারণ ফিক্সড-টাইপ ইউনিভার্সাল জয়েন্টের বিপরীতে যা শুধুমাত্র কোণগুলির জন্য ক্ষতিপূরণ দিতে পারে, এই উপাদানটি ইনস্টলেশন ত্রুটি, ফ্রেমের বিকৃতি, এবং চলমান কম্পন, যেমন শ্যাফ্ট দূরত্বের পরিবর্তন, কেন্দ্র অফসেট এবং ট্রান্সমিশন জ্যামের কারণে সৃষ্ট শিল্প সরঞ্জামগুলিতে প্রচুর সমস্যা সমাধান করতে পারে।

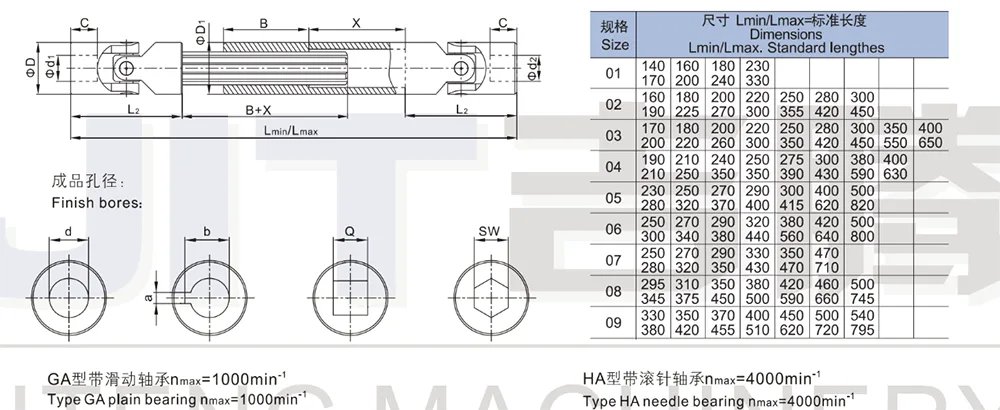

1. যথার্থ ডবল জয়েন্ট - প্রতিটি জয়েন্টের জন্য প্রসারিত, সর্বোচ্চ আর্টিকুলেশন অ্যাঙ্গেল 45

2. বড় খাদ দূরত্ব ব্রিজিং

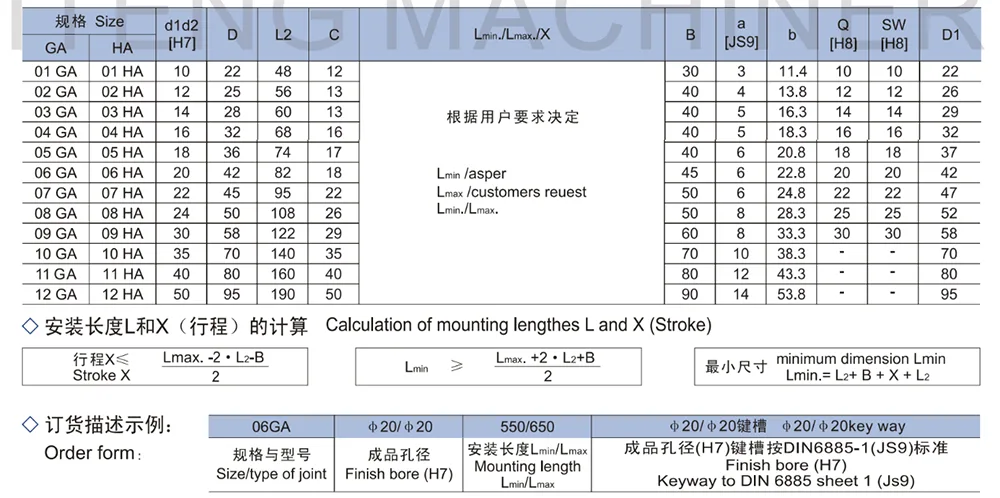

3. GA টাইপ করুন (প্লেইন বিয়ারিং) nmax.=1000min⁻¹

4. টাইপ করুন HA (সুই বিয়ারিং) nmax.=4000min⁻¹

5. ফিনিশ বোর H7 সহ উপলব্ধ - কীওয়ে, হেক্সাগন বোর বা বর্গাকার বোর সহ অনুরোধে

মূল কাঠামো নকশা

টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট একটি সমন্বিত যৌগিক কাঠামোর নকশা গ্রহণ করে, যা সর্বজনীন ট্রান্সমিশন প্রক্রিয়ার সাথে টেলিস্কোপিক স্লাইডিং মেকানিজমকে একত্রিত করে। গঠন কমপ্যাক্ট, ফিট সুনির্দিষ্ট, এবং এটি অত্যন্ত টেকসই।

1. অন্তর্নির্মিত স্লাইডিং টেলিস্কোপিক প্রক্রিয়া

একটি একচেটিয়া স্লাইডিং টেলিস্কোপিক উপাদান অভ্যন্তরীণভাবে সজ্জিত, বিনামূল্যে অক্ষীয় স্লাইডিং অর্জনের জন্য সুনির্দিষ্ট সহযোগিতার উপর নির্ভর করে। এটি স্বয়ংক্রিয়ভাবে সরঞ্জামের প্রকৃত দূরত্ব অনুযায়ী কার্যকর দৈর্ঘ্য সামঞ্জস্য করতে পারে, অতিরিক্ত বিচ্ছিন্নকরণ এবং সামঞ্জস্যের প্রয়োজন ছাড়াই এবং পরিবর্তনশীল দূরত্ব সহ ইনস্টলেশন পরিস্থিতির জন্য উপযুক্ত।

2. ইউনিভার্সাল স্টিয়ারিং ট্রান্সমিশন গঠন

এটি ঐতিহ্যগত সার্বজনীন জয়েন্টের বড়-কোণ স্টিয়ারিং সুবিধা বজায় রাখে এবং দ্বি-অক্ষ কোণ অফসেট ট্রান্সমিশন সমর্থন করে। এটি জটিল স্থানিক বিন্যাসের পাওয়ার ট্রান্সমিশন প্রয়োজনীয়তা পূরণ করে, সমঅক্ষীয়তা এবং ছোট কোণের সীমাবদ্ধতা ভেদ করে।

3. ইন্টিগ্রেটেড ইন্টিগ্রেশন ডিজাইন

টেলিস্কোপিক এবং সার্বজনীন ফাংশনগুলি একটি হিসাবে একত্রিত হয়, কোনো অতিরিক্ত বাহ্যিক আনুষাঙ্গিক ছাড়াই। সামগ্রিক কাঠামোটি সরল এবং কম্প্যাক্ট, সরাসরি ট্রান্সমিশন প্রতিক্রিয়া সহ, কার্যকরভাবে বিভক্ত কাঠামোর শিথিলকরণ, অত্যধিক ফাঁক এবং ট্রান্সমিশন ল্যাগের মতো সমস্যাগুলি এড়িয়ে যায়।

কাজের নীতি

1. অক্ষীয় সম্প্রসারণ এবং সংকোচন ক্ষতিপূরণ নীতি

অপারেশন চলাকালীন, অন্তর্নির্মিত স্লাইডিং কাঠামোর মাধ্যমে, এটি অবাধে প্রসারিত হয় এবং সংকুচিত হয়, স্বয়ংক্রিয়ভাবে সরঞ্জামের স্টার্ট-স্টপ, লোড পরিবর্তন এবং র্যাক বিকৃতির কারণে সৃষ্ট অক্ষীয় স্থানচ্যুতির জন্য ক্ষতিপূরণ দেয়, শ্যাফ্ট সিস্টেম জ্যামিং, টানা এবং স্ট্রেস জমা হওয়ার মতো সমস্যাগুলি দূর করে।

2. বড় কোণ সার্বজনীন সংক্রমণ নীতি

সার্বজনীন কব্জা কাঠামোর বৈশিষ্ট্যগুলি ব্যবহার করে, এটি এখনও সমলয় ঘূর্ণন বজায় রাখে এমনকি যখন দুটি শ্যাফ্টের একটি বৃহৎ কোণ বিচ্যুতি, অ-সমান্তরালতা এবং অ-কোঅক্সিয়ালটি থাকে। এটি স্থিরভাবে রেটযুক্ত টর্ক প্রেরণ করে।

3. গতিশীল অভিযোজিত ভারসাম্য সংক্রমণ

দৈর্ঘ্য ক্ষতিপূরণ এবং কোণ সংক্রমণ একযোগে বাহিত হয়। এটি বাস্তব সময়ে সরঞ্জামের অবস্থার গতিশীল পরিবর্তনের সাথে খাপ খায়। এটি ইনস্টলেশন বিচ্যুতি বা চলমান স্থানচ্যুতি হোক না কেন, এটি স্বয়ংক্রিয়ভাবে সামঞ্জস্যপূর্ণ হতে পারে, সর্বদা স্থিতিশীল পাওয়ার আউটপুট অর্জন করতে পারে।

অ্যাপ্লিকেশন দৃশ্যকল্প

টেলিস্কোপিক সার্বজনীন জয়েন্ট, দ্বৈত ক্ষতিপূরণ, উচ্চ অভিযোজনযোগ্যতা এবং গতিশীল স্ব-অভিযোজন এর অনন্য সুবিধা সহ, স্থানচ্যুতি এবং কোণ বিচ্যুতি জড়িত বিভিন্ন শিল্প সংক্রমণ পরিস্থিতির জন্য উপযুক্ত।

- নির্মাণ যন্ত্রপাতি ট্রান্সমিশন সিস্টেম: প্রকৌশল সরঞ্জামের বিভিন্ন পাওয়ার ট্রান্সমিশন কাঠামোর সাথে খাপ খায়, সরঞ্জাম অপারেশন কম্পন, বিকৃতি এবং কোণ পরিবর্তনের কারণে সৃষ্ট জটিল স্থানচ্যুতি পরিস্থিতি মোকাবেলা করে।

- কনভেয়িং এবং অ্যাসেম্বলি লাইন ইকুইপমেন্ট: কনভেয়র এবং স্বয়ংক্রিয় অ্যাসেম্বলি লাইনের জন্য ব্যবহৃত, দীর্ঘমেয়াদী ক্রমাগত অপারেশন, সামান্য বিকৃতি, এবং ছোটখাটো ব্যবধান পরিবর্তন সহ সরঞ্জামগুলির স্থিতিশীল ট্রান্সমিশন প্রয়োজনীয়তার জন্য উপযুক্ত।

- সাধারণ যন্ত্রপাতি এবং ভারী যন্ত্রপাতি: ধাতুবিদ্যা, খনির, এবং রাসায়নিক শিল্পের মতো প্রচলিত ভারী সরঞ্জামগুলির সাথে খাপ খায়, ধুলো, কম্পন এবং উল্লেখযোগ্য লোড ওঠানামা জড়িত জটিল কাজের অবস্থার সাথে সামঞ্জস্যপূর্ণ।

- অ-মানক কাস্টমাইজড সরঞ্জাম: পরিবর্তনশীল ইনস্টলেশন ব্যবধান, কঠিন শ্যাফ্ট সারিবদ্ধকরণ এবং ঘন ঘন বিচ্ছিন্নকরণ এবং ডিবাগিং প্রয়োজনীয়তা সহ অ-মানক সরঞ্জামগুলির জন্য, এর অভিযোজনযোগ্যতা প্রথাগত নির্দিষ্ট ট্রান্সমিশন উপাদানগুলির তুলনায় অনেক বেশি।

FAQ

প্রশ্ন 1: টেলিস্কোপিক ইউনিভার্সাল জয়েন্ট এবং সাধারণ সার্বজনীন জয়েন্টের মধ্যে মৌলিক পার্থক্য কী?

A1: সাধারণ সার্বজনীন জয়েন্টগুলি শুধুমাত্র কোণ বিচ্যুতি ক্ষতিপূরণ সমর্থন করে এবং অক্ষীয় স্থানচ্যুতিকে মিটমাট করতে পারে না; অন্যদিকে, টেলিস্কোপিক সার্বজনীন জয়েন্টগুলিতে অক্ষীয় এক্সটেনশন ক্ষতিপূরণ এবং বৃহৎ কোণ বিচ্যুতি ক্ষমতা উভয়ই রয়েছে এবং একই সাথে কোণ বিচ্যুতি, ব্যবধান পরিবর্তন এবং রানআউট মিটমাট করতে পারে, যা তাদের গতিশীল অবস্থার জন্য আরও উপযুক্ত করে তোলে।

- প্রশ্ন 2: যখন সরঞ্জামগুলি চালু থাকে, তখন অক্ষীয় আন্দোলন হয়। এই পণ্য যেমন ব্যবহারের জন্য উপযুক্ত?

A2: এই পণ্যটি বিশেষভাবে অক্ষীয় স্থানচ্যুতি এবং গতিশীল ব্যবধান পরিবর্তনের জন্য ডিজাইন করা হয়েছে। এটি স্বয়ংক্রিয়ভাবে স্থানচ্যুতির জন্য ক্ষতিপূরণের জন্য প্রসারিত এবং সংকোচন করতে পারে, কার্যকরভাবে শ্যাফ্ট সিস্টেম এবং বিয়ারিংগুলিকে রক্ষা করে এবং অত্যধিক টানা দ্বারা সরঞ্জামগুলিকে ক্ষতিগ্রস্থ হতে বাধা দেয়।

- প্রশ্ন 3: ইনস্টলেশন ব্যবধান স্থির না থাকলে এবং সরঞ্জামগুলিকে ঘন ঘন বিচ্ছিন্ন, ডিবাগ এবং সামঞ্জস্য করা প্রয়োজন হলে এটি ব্যবহার করা যেতে পারে?

A3: এটির একটি স্বয়ংক্রিয় সম্প্রসারণ এবং সমন্বয় ফাংশন রয়েছে। সুনির্দিষ্ট দূরত্ব ইনস্টলেশনের জন্য কোন প্রয়োজন নেই. বিচ্ছিন্নকরণ এবং ডিবাগিং প্রক্রিয়াটি সুবিধাজনক, উল্লেখযোগ্যভাবে সরঞ্জাম সমাবেশ এবং পরবর্তী রক্ষণাবেক্ষণের অসুবিধা হ্রাস করে।

- প্রশ্ন 4: টেলিস্কোপিক কাঠামো কি সংক্রমণের নির্ভুলতা এবং টর্কের স্থায়িত্বকে প্রভাবিত করে?

A4: আমাদের কারখানার পণ্যগুলি একটি সুনির্দিষ্ট সহচরী যৌথ কাঠামো গ্রহণ করে। ট্রান্সমিশনে কোন ফাঁক নেই। টেলিস্কোপিক প্রক্রিয়াটি মসৃণ এবং স্থির, টর্ক ক্ষয় বা ট্রান্সমিশন ল্যাগ ছাড়াই। পুরো প্রক্রিয়াটি স্থিতিশীল পাওয়ার ট্রান্সমিশন নিশ্চিত করে।
