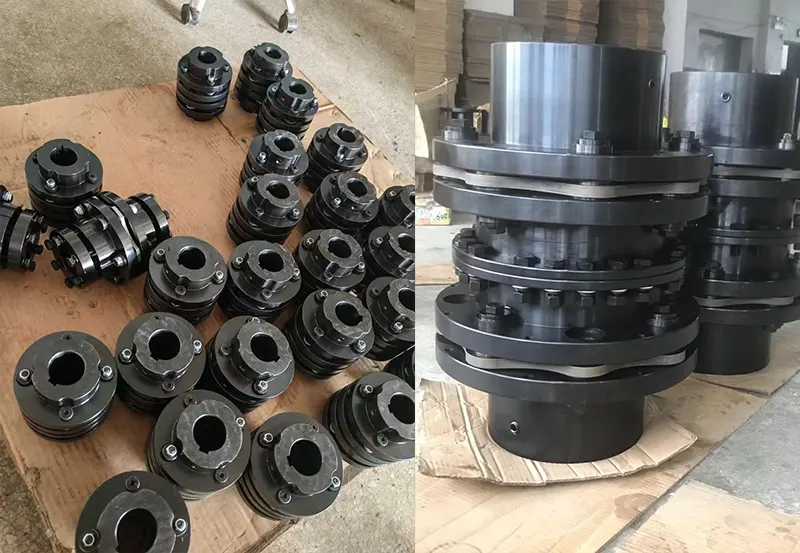

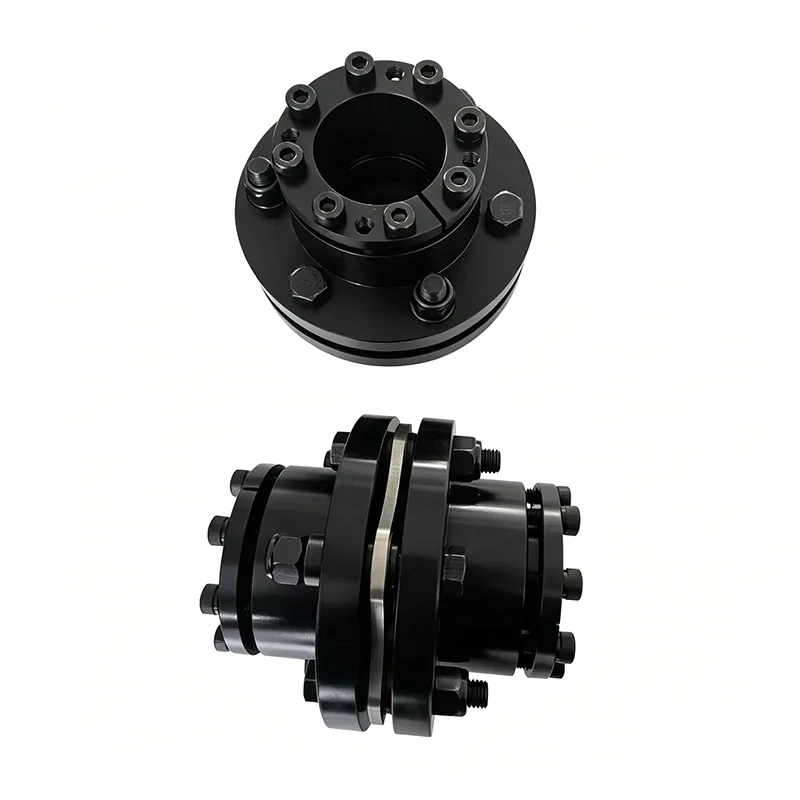

ডায়াফ্রাম কাপলিং

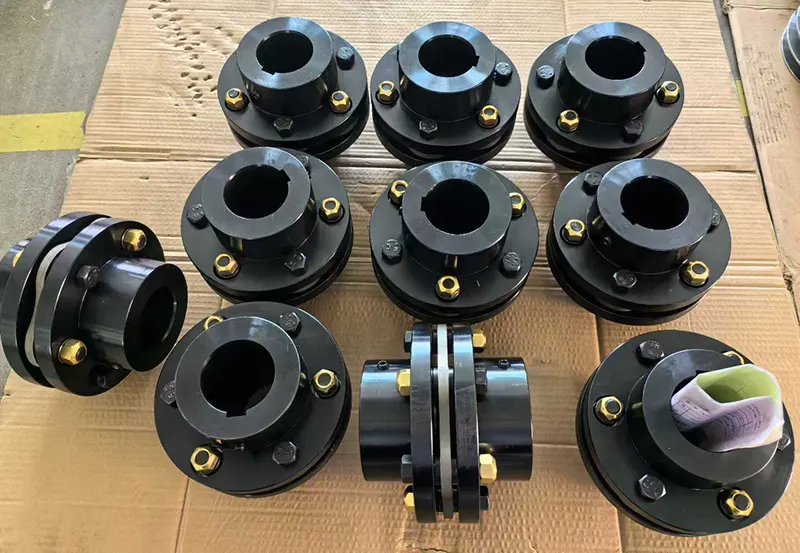

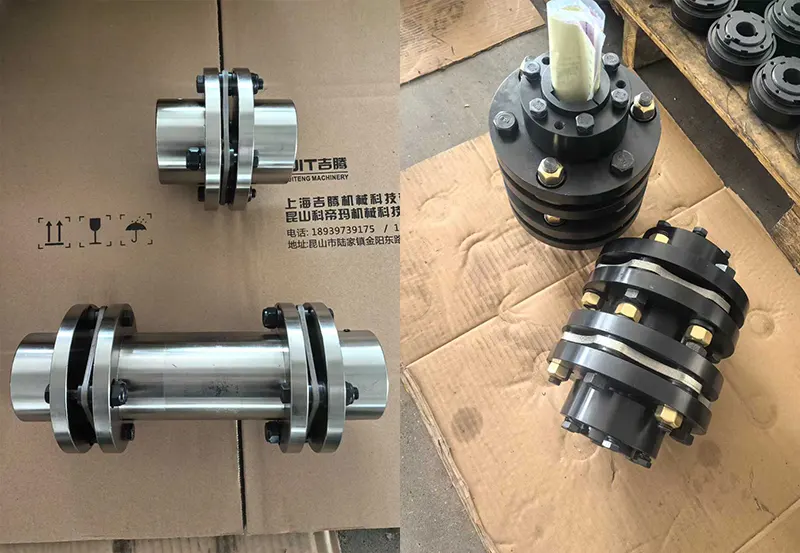

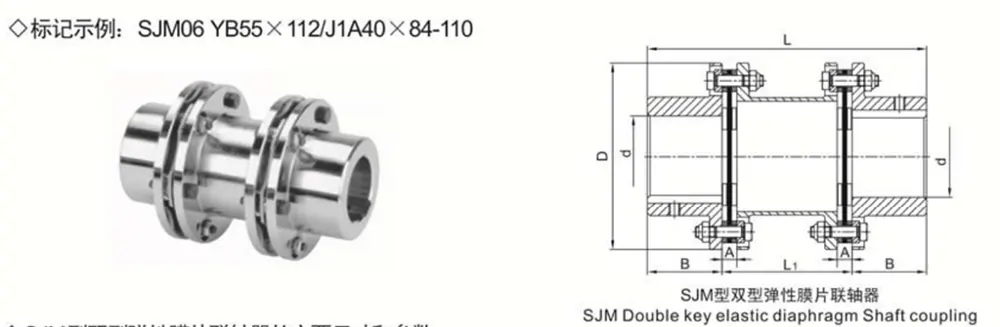

আমাদের ডায়াফ্রাম কাপলিংগুলি পাতলা স্টেইনলেস স্টিল ডায়াফ্রামের কয়েকটি সেট নিয়ে গঠিত (একসাথে স্ট্যাক করা, লিঙ্ক-স্টাইল এবং একক-পিস কনফিগারেশনে উপলব্ধ) দুটি কাপলিং হাবের সাথে পর্যায়ক্রমে বোল্ট করা। তারা ডায়াফ্রামের স্থিতিস্থাপক বিকৃতির মাধ্যমে দুটি শ্যাফ্টের মধ্যে আপেক্ষিক স্থানচ্যুতির জন্য ক্ষতিপূরণ দেয়। একটি তৈলাক্তকরণ-মুক্ত নকশা, কম্প্যাক্ট কাঠামো, উচ্চ শক্তি এবং জারা প্রতিরোধের বৈশিষ্ট্যযুক্ত, এই কাপলিংগুলি কঠোর পরিচালন অবস্থার বিস্তৃত পরিসরের জন্য উপযুক্ত; অধিকন্তু, এগুলি গিয়ার কাপলিংয়ের চেয়ে বজায় রাখা সহজ এবং ব্যাপক প্রয়োগ উপভোগ করে।

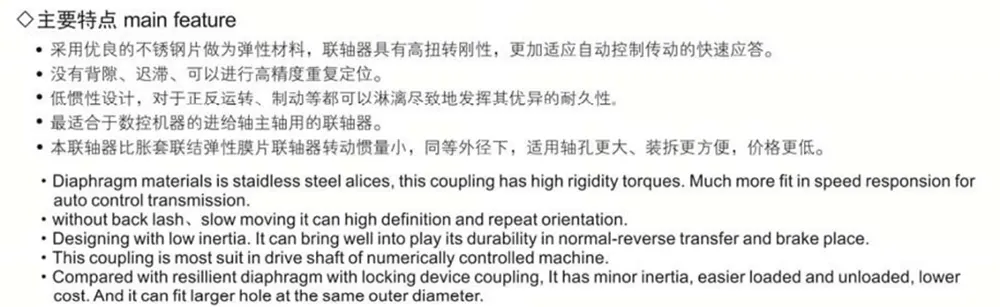

পণ্য বৈশিষ্ট্য

ডায়াফ্রাম কাপলিং এর মধ্যচ্ছদাগুলির স্থিতিস্থাপক বিকৃতির মাধ্যমে দুটি সংযুক্ত শ্যাফ্টের মধ্যে আপেক্ষিক স্থানচ্যুতির জন্য ক্ষতিপূরণ দেয়। এটি একটি উচ্চ-কর্মক্ষমতা, নমনীয় কাপলিং যা ধাতব ইলাস্টিক উপাদান ব্যবহার করে। মূল বৈশিষ্ট্যগুলির মধ্যে রয়েছে: তৈলাক্তকরণের প্রয়োজন নেই; একটি কম্প্যাক্ট গঠন; উচ্চ শক্তি; একটি দীর্ঘ সেবা জীবন; শূন্য ঘূর্ণন ব্যাকল্যাশ; এবং তাপমাত্রার ওঠানামা এবং তেল দূষণের প্রভাব থেকে অনাক্রম্যতা। অধিকন্তু, এটি অ্যাসিড, ক্ষার এবং সাধারণ ক্ষয়ের জন্য দুর্দান্ত প্রতিরোধ প্রদর্শন করে, এটি উচ্চ তাপমাত্রা, উচ্চ ঘূর্ণন গতি বা ক্ষয়কারী মিডিয়ার উপস্থিতি দ্বারা চিহ্নিত পরিবেশে কাজ করা শ্যাফ্ট ট্রান্সমিশন সিস্টেমের জন্য আদর্শভাবে উপযুক্ত করে তোলে।

অ্যাপ্লিকেশন দৃশ্যকল্প

ডায়াফ্রাম কাপলিং যান্ত্রিক সরঞ্জামের বিভিন্ন পরিসর জুড়ে শ্যাফ্ট ট্রান্সমিশন সিস্টেমে ব্যাপকভাবে প্রযোজ্য। এর মধ্যে রয়েছে জলের পাম্প (বিশেষত উচ্চ-শক্তি এবং রাসায়নিক পাম্প), ফ্যান (বিশেষ করে উচ্চ-গতির মডেল), কম্প্রেসার, হাইড্রোলিক যন্ত্রপাতি, পেট্রোলিয়াম যন্ত্রপাতি, মুদ্রণ যন্ত্রপাতি, টেক্সটাইল যন্ত্রপাতি, রাসায়নিক যন্ত্রপাতি, খনির যন্ত্রপাতি, ধাতব যন্ত্রপাতি, এবং মহাকাশ অ্যাপ্লিকেশন (যেমন হেলিকপ্টার)। এটি সামুদ্রিক জাহাজ, বাষ্প টারবাইন, পিস্টন চালিত পাওয়ার মেশিনারি, ট্র্যাক করা যানবাহন এবং জেনারেটর সেটগুলির জন্য উচ্চ-গতির, উচ্চ-শক্তির যান্ত্রিক ট্রান্সমিশন সিস্টেমের জন্য উচ্চ-গতির পাওয়ার ট্রান্সমিশন সিস্টেমেও ব্যবহার করা হয়। গতিশীল ভারসাম্য অনুসরণ করে, উচ্চ-গতির ট্রান্সমিশন শ্যাফ্ট সিস্টেমে এর প্রয়োগ একটি সাধারণ এবং প্রতিষ্ঠিত অভ্যাস হয়ে উঠেছে।

পণ্যের সুবিধা

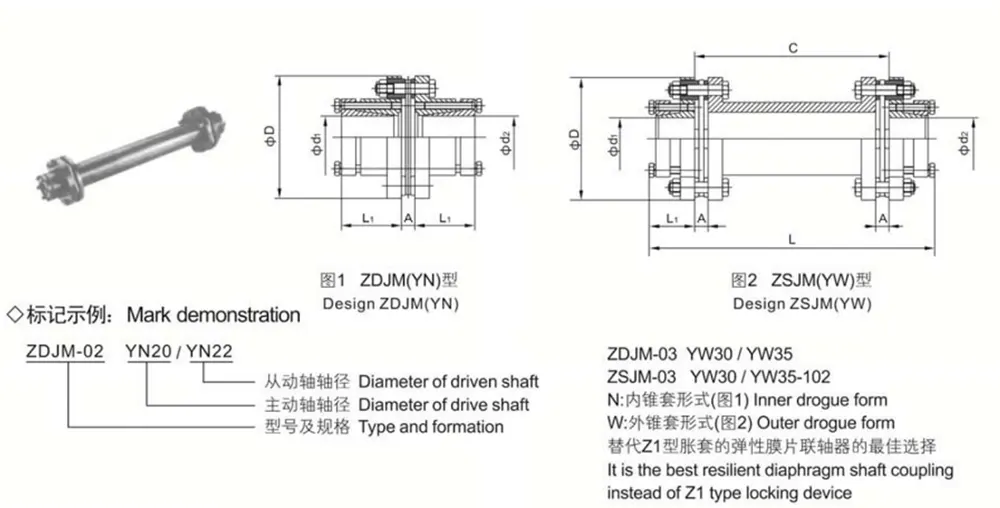

ঐতিহ্যবাহী গিয়ার কাপলিংগুলির তুলনায়, ডায়াফ্রাম কাপলিং উপাদানগুলির মধ্যে আপেক্ষিক স্লাইডিং দূর করে। ফলস্বরূপ, এটির কোন তৈলাক্তকরণ বা সিলিংয়ের প্রয়োজন হয় না, নীরবে কাজ করে, কার্যত কোন রক্ষণাবেক্ষণের দাবি করে না এবং এটি তৈরি করা তুলনামূলকভাবে সহজ; এটি কার্যকরভাবে অনেক অ্যাপ্লিকেশনে গিয়ার কাপলিং এর বিকল্প হিসাবে কাজ করতে পারে। ব্যবহারিক ইঞ্জিনিয়ারিং অ্যাপ্লিকেশনগুলিতে, একটি মধ্যবর্তী শ্যাফ্টকে অন্তর্ভুক্ত করে এমন নকশাকে সাধারণত পছন্দ করা হয়, কারণ এই কনফিগারেশনটি দুটি সংযুক্ত শ্যাফ্টের মধ্যে অক্ষীয় এবং রেডিয়াল মিসলাইনমেন্টের জন্য ক্ষতিপূরণের জন্য কাপলিং এর ক্ষমতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে।

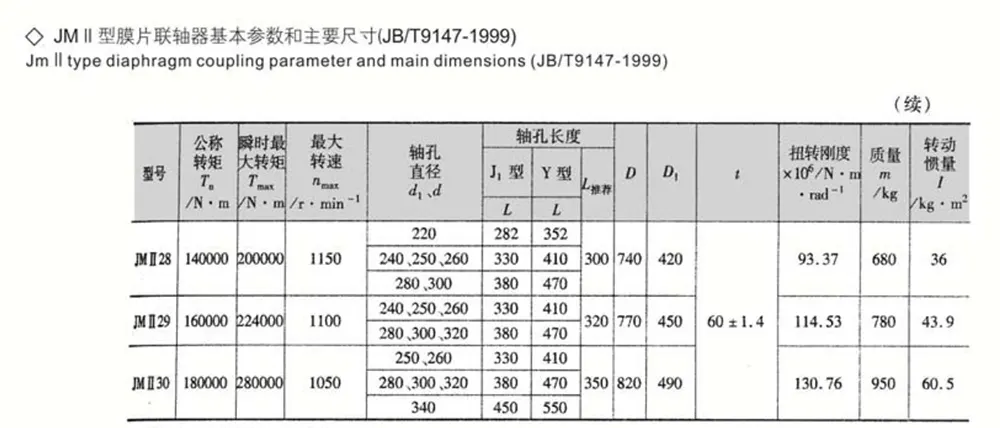

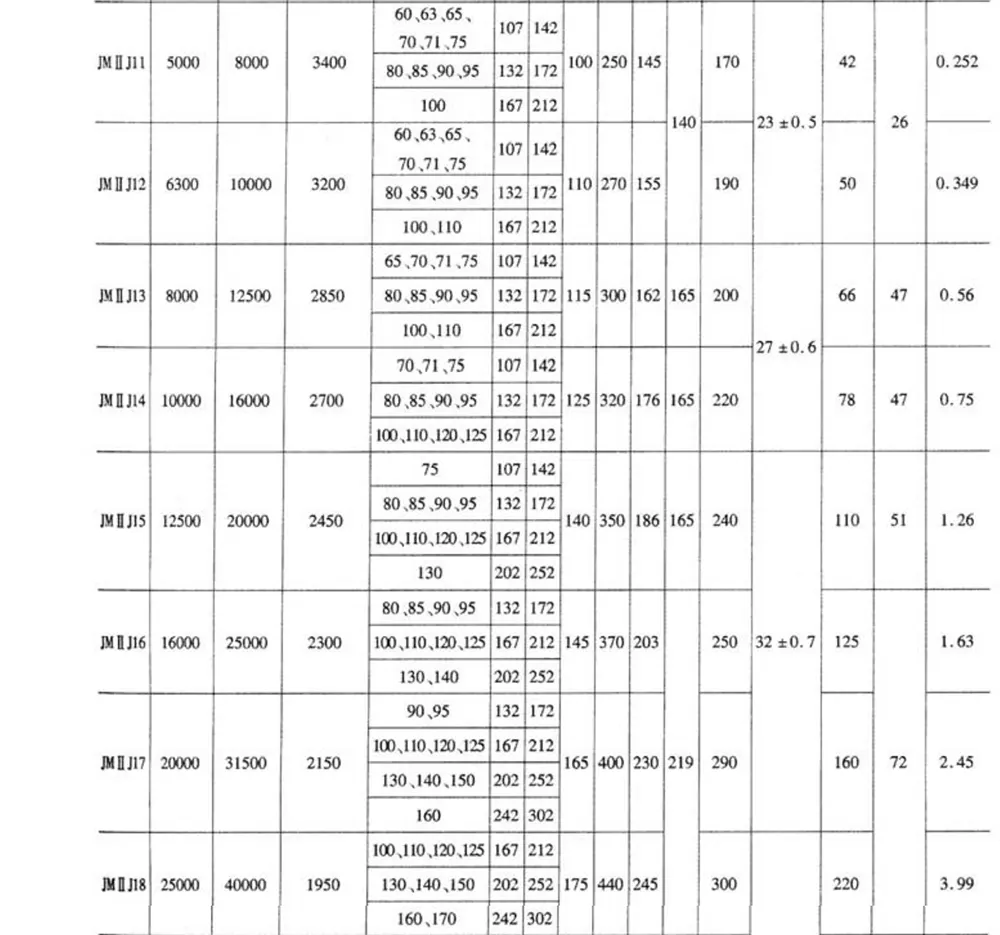

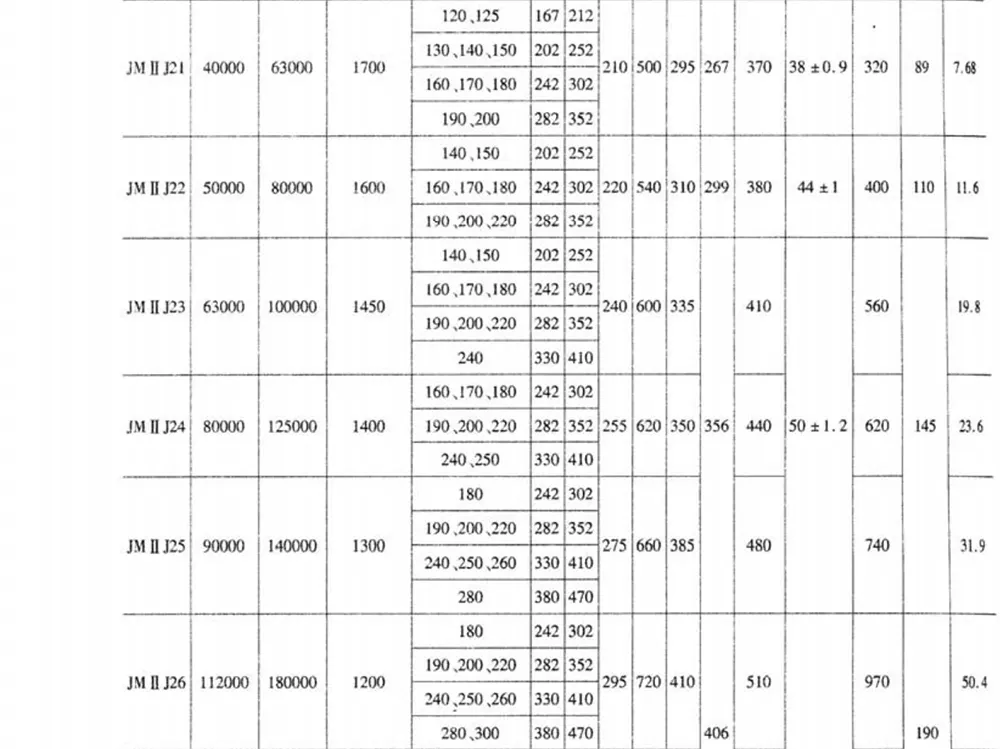

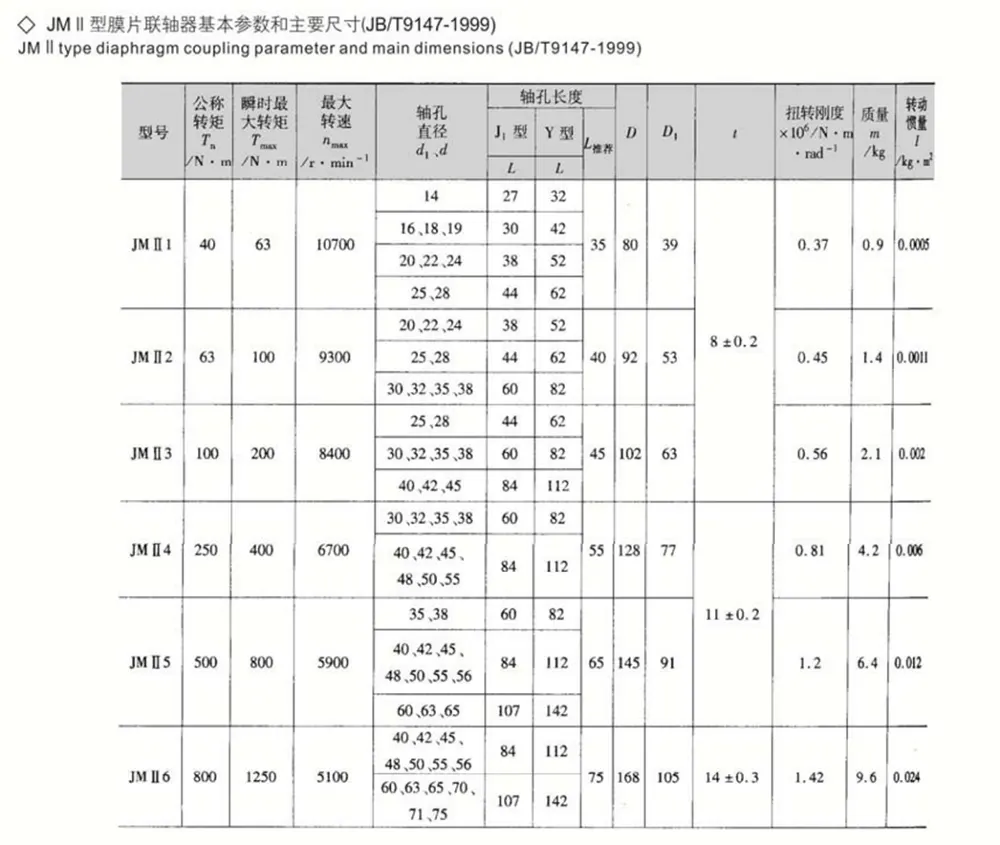

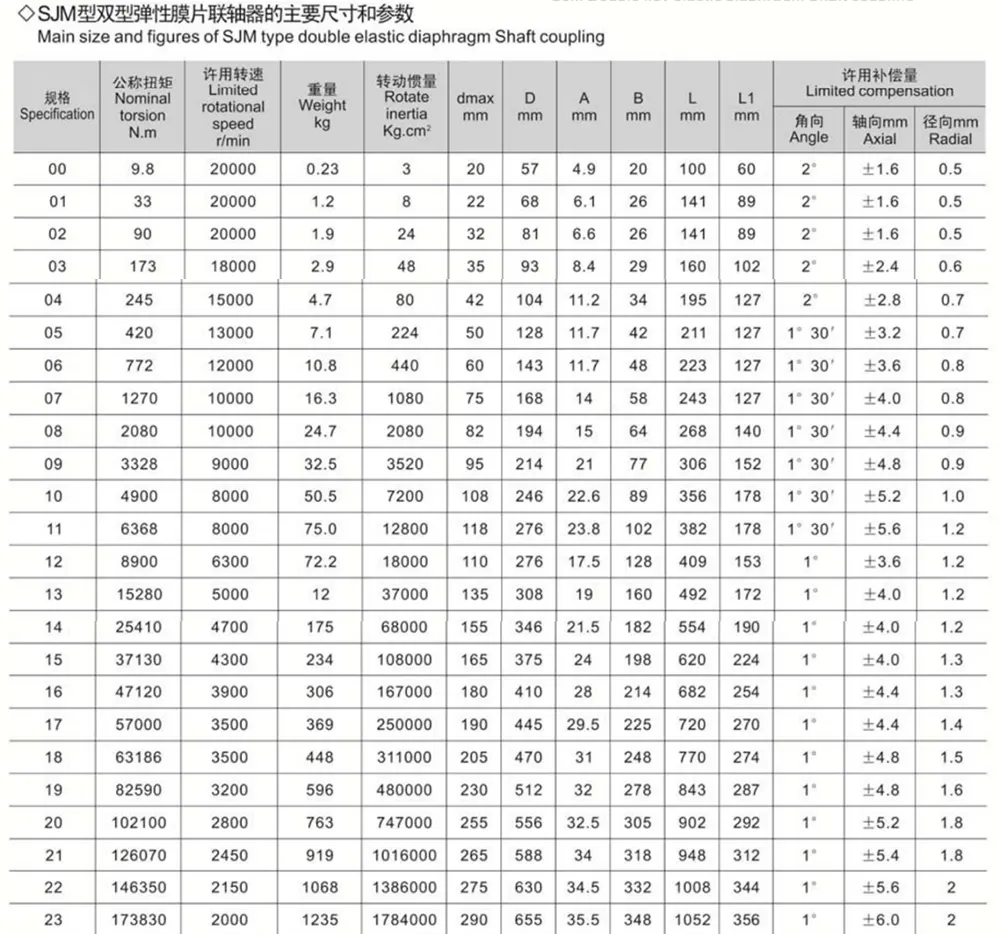

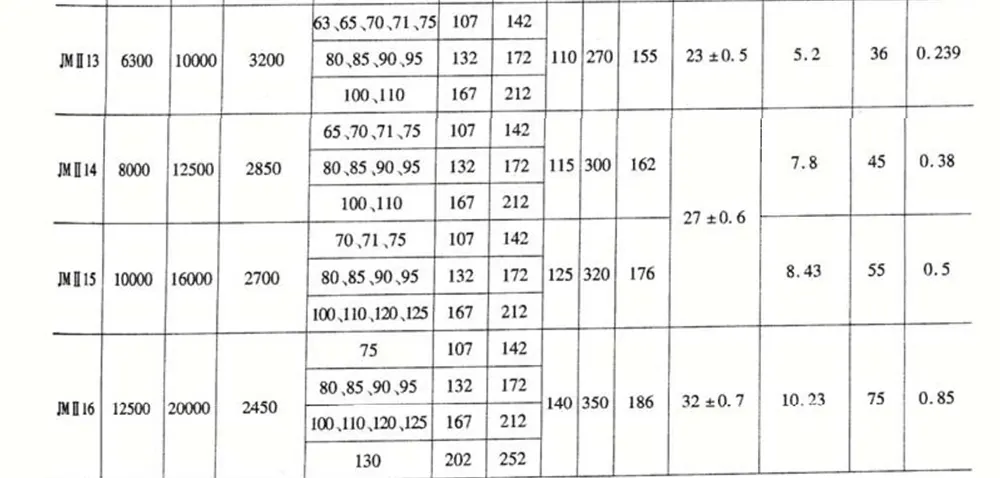

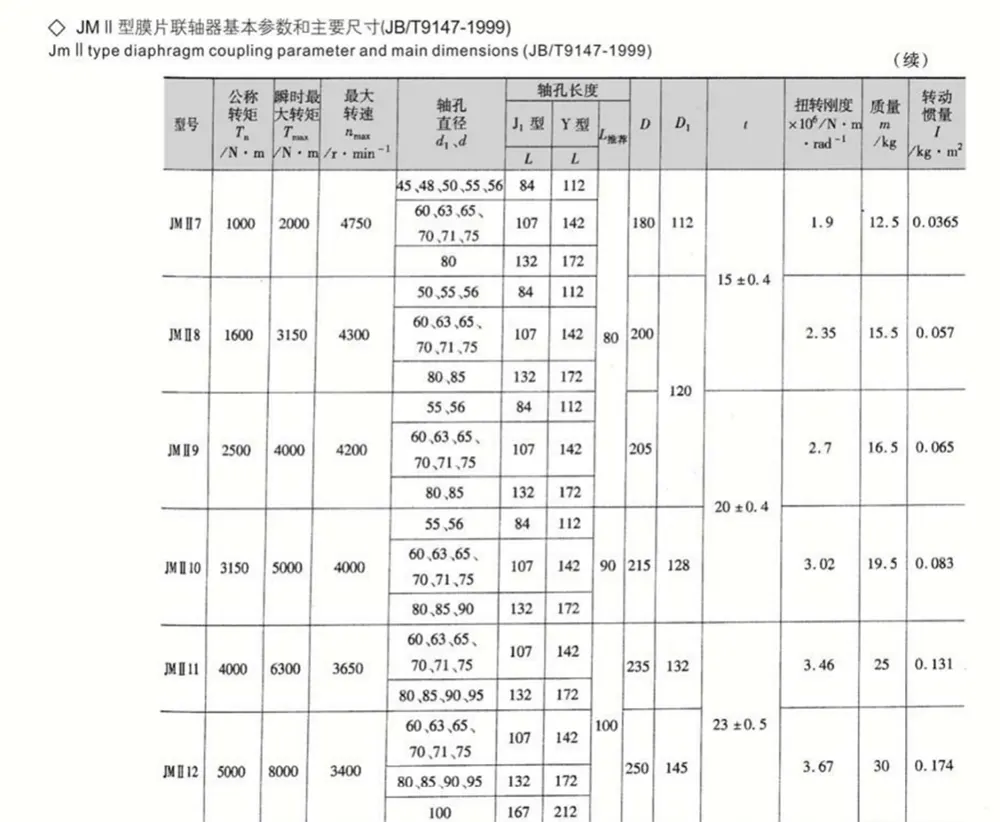

নোট:

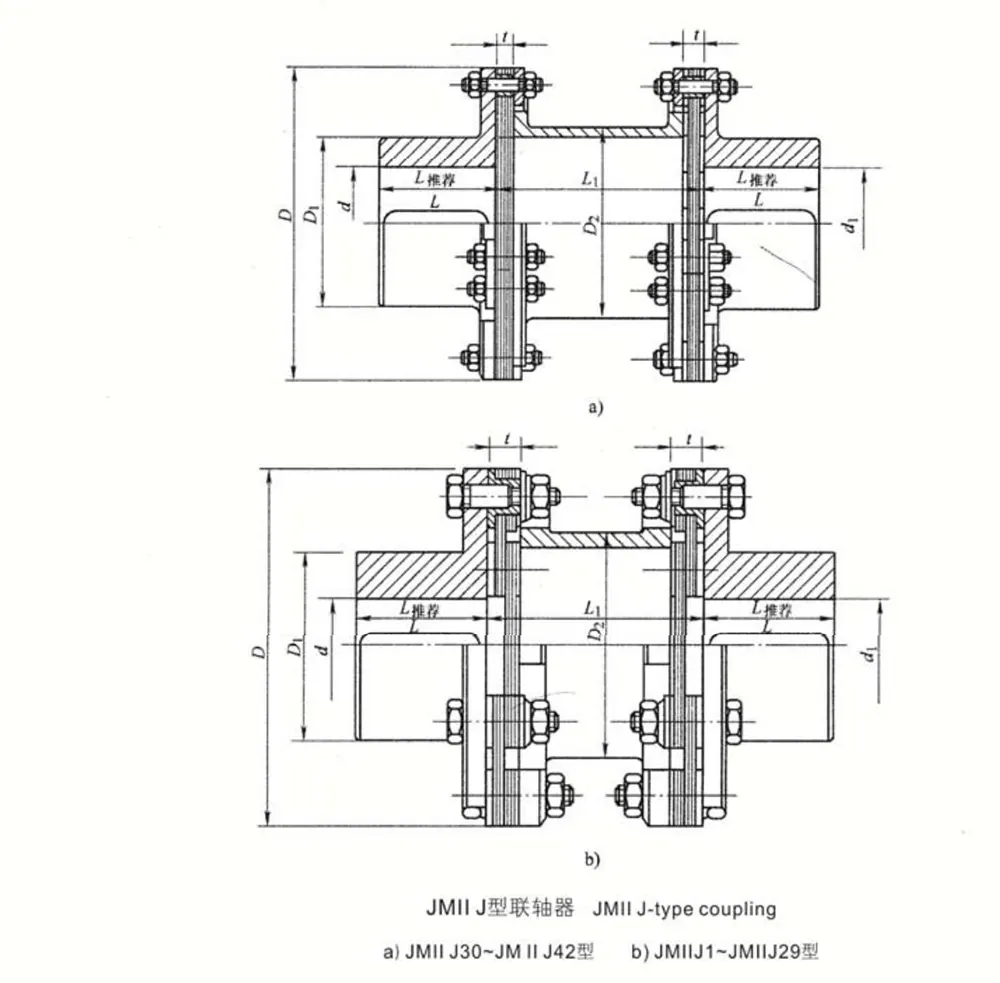

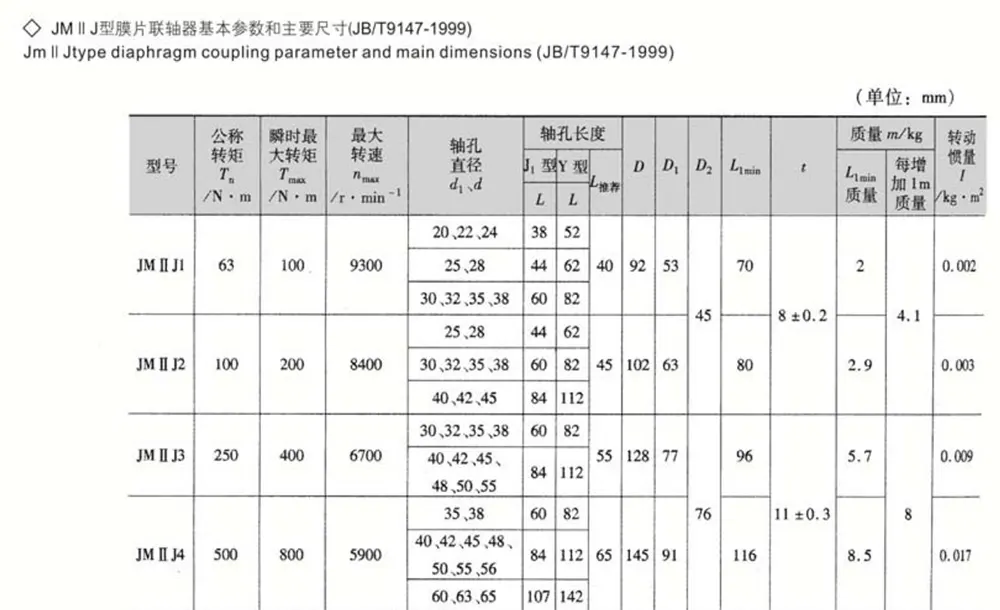

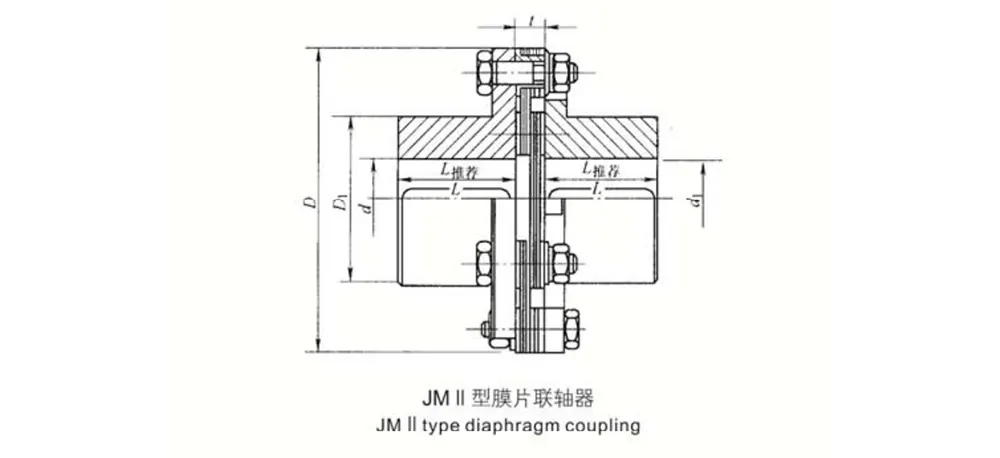

1. নির্বাচনের জন্য প্রস্তাবিত বোর দৈর্ঘ্য Lrec পছন্দ করা হয়।

2.  ভর এবং জড়তার মুহূর্ত হল Lrec-এর উপর ভিত্তি করে গণনা করা আনুমানিক মান।

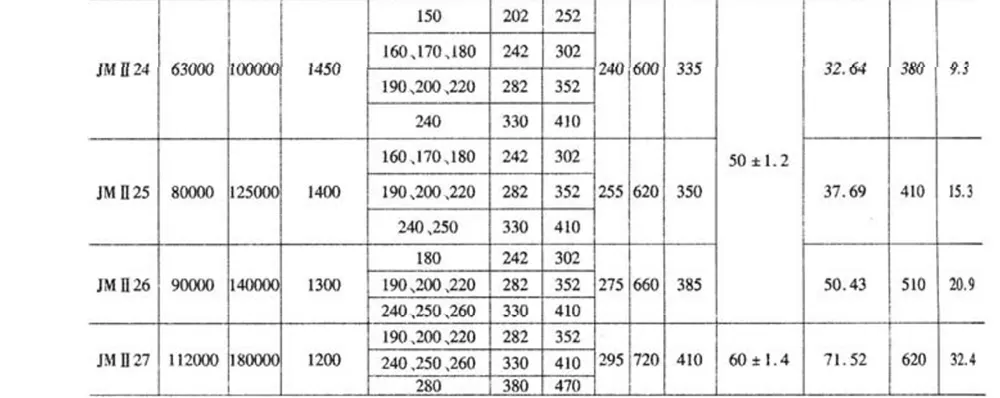

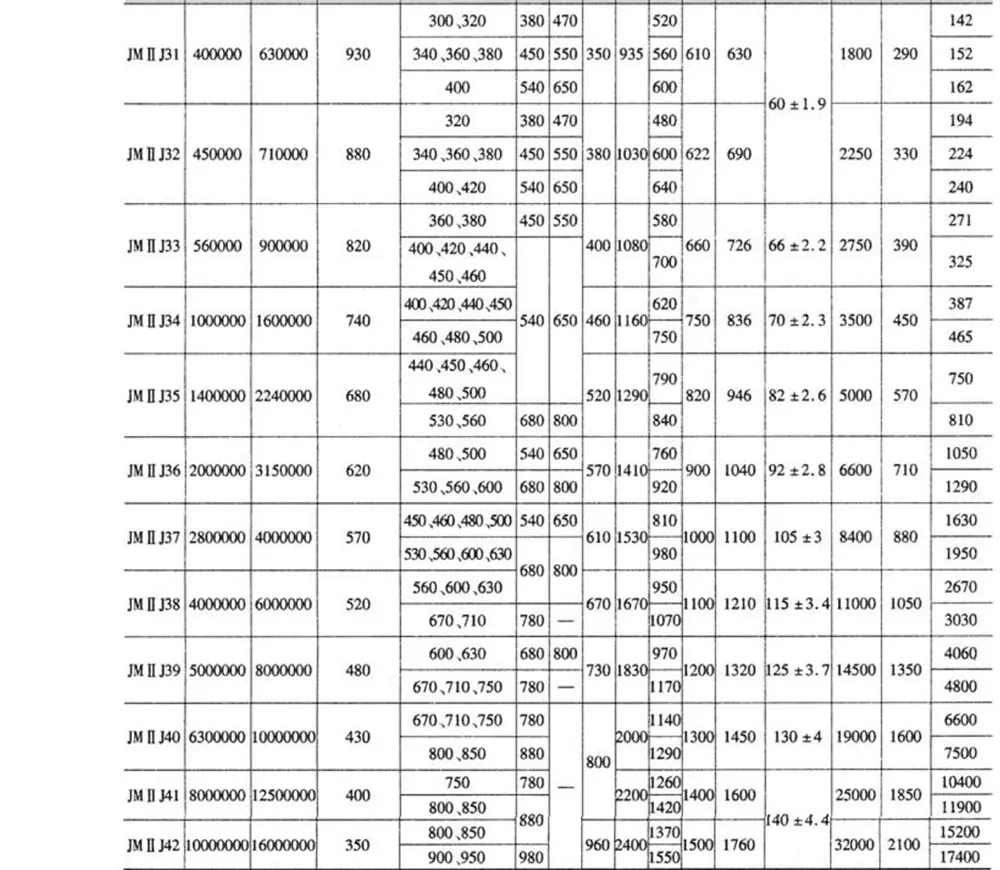

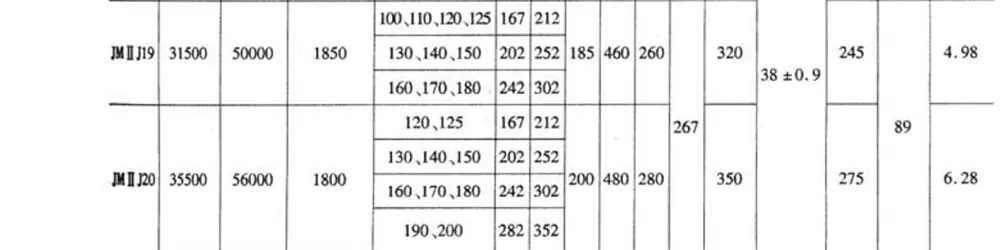

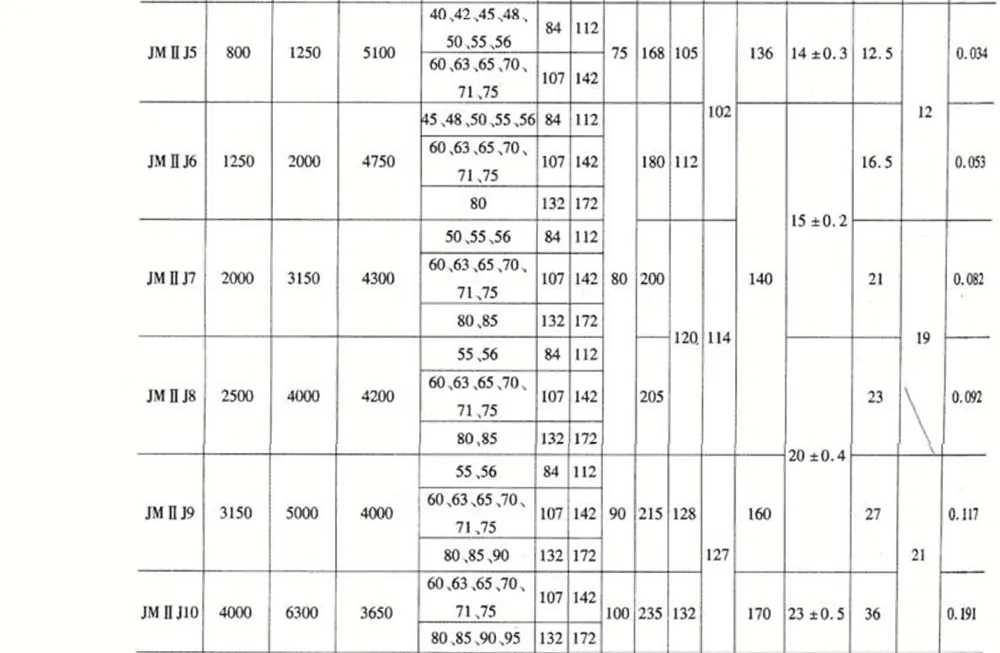

নোট:

1. প্রস্তাবিত দৈর্ঘ্য Lrec নির্বাচনের জন্য পছন্দ করা হয়।

2. ভর এবং জড়তার মুহূর্ত হল Lrec-এর উপর ভিত্তি করে গণনা করা আনুমানিক মান।
