ইলাস্টিক হাতা পিন কাপলিং টাইপ করুন

জিতেং চীনে TL টাইপ ইলাস্টিক স্লিভ পিন কাপলিং এর পেশাদার প্রস্তুতকারক এবং সরবরাহকারী। বর্তমানে, এই নমনীয় কাপলিং উপাদানটি ছোট-থেকে-মাঝারি-স্কেল পাওয়ার ট্রান্সমিশনের ক্ষেত্রে ব্যাপক জনপ্রিয়তা উপভোগ করে, পাওয়ার ট্রান্সমিশনের সুবিধার্থে পিন এবং ইলাস্টিক রাবারের হাতাগুলির সম্মিলিত কাঠামোর উপর নির্ভর করে। অনমনীয় কাপলিং-এর বিপরীতে-যার কুশনিং ক্ষমতার অভাব রয়েছে এবং ওভারলোড পরিস্থিতিতে প্রধান শ্যাফ্ট বা গিয়ারের ক্ষতি হওয়ার ঝুঁকি রয়েছে-এই পণ্যটি তার ইলাস্টিক রাবারের হাতাগুলির নমনীয় বৈশিষ্ট্যগুলিকে কাজে লাগায় যা সরঞ্জাম স্টার্টআপ এবং শাটডাউনের সময় উত্পন্ন শক এবং কম্পনকে শোষণ করে, একই সাথে ওভারলোড সুরক্ষা প্রদান করে।

নকশা ক্ষমতা

1. স্থিতিস্থাপক হাতা বিকৃতি এবং অর্ধ-কাপলিং এর রিং হোলের মধ্যে দাঁত ক্লিয়ারেন্সের কারণে, কাপলিংটিতে আপেক্ষিক স্থানান্তর এবং বিচ্ছিন্নতা বৈশিষ্ট্যের কিছু ক্ষতিপূরণ রয়েছে।

2. কাজের তাপমাত্রা -20 ℃ থেকে +70 ℃ হয়

3. কীওয়ে ফর্ম এবং সাইজ শ্যাফ্ট হোল এবং মার্ক পদ্ধতি অবশ্যই GB/T3852-1977 এর prescnpt এবং 《কানেক্টিং ফর্ম সাইজ এবং কাপলিং এর শ্যাফ্ট হোল এর সাথে মানানসই

বর্ণনা চিহ্নিত করুন

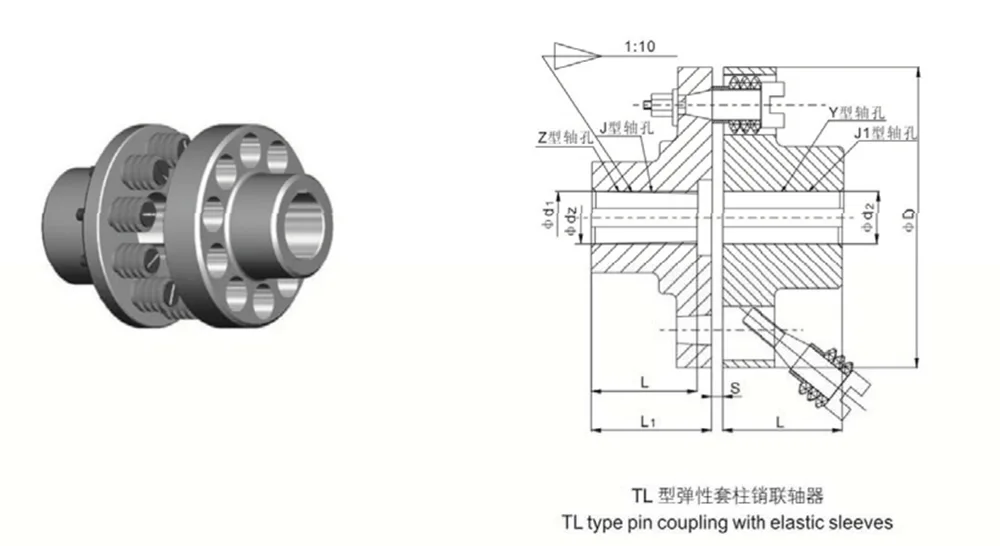

কাউন্টারবোর সহ জেড এবং জে টাইপের জন্য, এটি কাউন্টারবোর অন্তর্ভুক্ত নয়, নীচের অঙ্কন হিসাবে এল মান অন্তর্ভুক্ত নয়।

পুরানো ধরনের স্ট্যান্ডার্ড কোড হল GB4323-84

উদাহরণ চিহ্নিত করে

কাজের অবস্থা অভিযোজনযোগ্যতা

TL টাইপ ইলাস্টিক স্লিভ পিন কাপলিং মাঝারি এবং ছোট শক্তি, মাঝারি এবং কম গতি, ঘন ঘন স্টার্ট-আপ এবং ঘন ঘন ফরোয়ার্ড-রিভার্স রোটেশন সহ সাধারণ কাজের পরিস্থিতির জন্য উপযুক্ত।

এটির মাঝারি বাফারিং এবং কম্পন স্যাঁতসেঁতে ক্ষমতা রয়েছে এবং এটি প্রচলিত প্রভাব শোষণ করতে পারে, তবে এটি শক্তিশালী প্রভাব এবং তীব্র কম্পনের সাথে কাজের অবস্থার জন্য প্রযোজ্য নয়।

এটা অনমনীয় মাউন্ট বেস এবং উচ্চ প্রান্তিককরণ নির্ভুলতা সঙ্গে সরঞ্জাম জন্য সবচেয়ে উপযুক্ত.

নিরাপত্তা সুরক্ষা

TL টাইপ ইলাস্টিক স্লিভ পিন কাপলিং-এ সহজ, স্বজ্ঞাত যুক্তি সহ একটি অন্তর্নির্মিত প্যাসিভ ওভারলোড সুরক্ষা ব্যবস্থা রয়েছে। এটি বিশেষভাবে শিল্পের জটিল ব্যথার পয়েন্টগুলিকে মোকাবেলা করার জন্য ডিজাইন করা হয়েছে - যেমন ছোট থেকে মাঝারি আকারের যন্ত্রপাতিগুলিতে তাত্ক্ষণিক ওভারলোড শক দ্বারা সৃষ্ট সরঞ্জাম জ্যামিং, স্টল করা বা হোস্ট মেশিনের ক্ষতি - যার ফলে একটি টায়ার্ড সুরক্ষা কৌশল সক্ষম করে৷

- ডেডিকেটেড ওভারলোড প্রেসার রিলিফ ডিজাইন: সম্পূর্ণ ট্রান্সমিশন অ্যাসেম্বলির মধ্যে, ইলাস্টিক রাবারের হাতা মূল ভোগযোগ্য উপাদান হিসেবে কাজ করে। স্বাভাবিক অপারেটিং লোডের অধীনে, হাতা স্থিতিশীল কুশনিং এবং টর্ক ট্রান্সমিশন প্রদান করে; যাইহোক, অস্বাভাবিক অবস্থার ক্ষেত্রে - যেমন উপাদান জ্যামিং, মোটর স্টল, বা তাত্ক্ষণিক ওভারলোড - ইলাস্টিক হাতাটি কম্প্রেশন, পরিধান এবং পরবর্তী ব্যর্থতার মধ্য দিয়ে প্রথম উপাদান হিসাবে ডিজাইন করা হয়েছে।

- ওভারলোড শক ফোর্সের বিচ্ছিন্নতা: একবার ইলাস্টিক হাতা ব্যর্থ হলে, টর্ক ট্রান্সমিশন পাথ স্বয়ংক্রিয়ভাবে বাধাগ্রস্ত হয়। এটি কার্যকরভাবে ওভারলোড শক ফোর্সকে বিচ্ছিন্ন করে, তাদের ট্রান্সমিশন চেইনের আরও নিচে প্রচার করতে বাধা দেয় এবং এর ফলে মোটর, প্রধান শ্যাফ্ট, বিয়ারিং এবং গিয়ার রিডুসারের মতো গুরুত্বপূর্ণ, উচ্চ-মূল্যের উপাদানগুলিকে মৌলিকভাবে রক্ষা করে।

- ব্যয়-কার্যকর সুরক্ষা সমাধান: একটি সম্পূর্ণ মেশিন সমাবেশে যে ব্যয়বহুল ক্ষতি হতে পারে তার বিপরীতে, ত্রুটি পুনরুদ্ধারের জন্য শুধুমাত্র কম খরচের ইলাস্টিক হাতা প্রতিস্থাপন প্রয়োজন। এটি অত্যধিক মেরামত খরচ এবং জটিল রক্ষণাবেক্ষণ পদ্ধতি উভয়ই এড়িয়ে ন্যূনতম খরচে ওভারলোড-সম্পর্কিত ব্যর্থতার সমাধানের অনুমতি দেয়।

খরচ-কর্মক্ষমতা মান

তুলনামূলক অনমনীয় কাপলিং এবং হাই-এন্ড ইলাস্টিক কাপলিং-এর বিপরীতে বেঞ্চমার্ক করা হলে, TL টাইপ ইলাস্টিক স্লিভ পিন কাপলিং তিনটি মূল মাত্রা জুড়ে উল্লেখযোগ্য সুবিধা প্রদর্শন করে: প্রাথমিক সংগ্রহের খরচ, ব্যর্থতার হার এবং খুচরা যন্ত্রাংশের খরচ। এটি বড় আকারের সরঞ্জাম একীকরণ এবং সংগ্রহের জন্য এটি একটি আদর্শ পছন্দ করে তোলে।

- ভর উৎপাদনের মাধ্যমে নিয়ন্ত্রনযোগ্য খরচ: পরিপক্ক, প্রমিত উত্পাদন প্রক্রিয়া এবং ব্যাপক-উত্পাদিত উপাদানগুলির ব্যবহার, উত্পাদন কর্মপ্রবাহ সুগমিত এবং দক্ষ। ফলস্বরূপ, প্রাক্তন কারখানার মূল্য অত্যন্ত সাশ্রয়ী রয়ে গেছে, এটিকে সরঞ্জাম প্রস্তুতকারকদের দ্বারা বাল্ক ইন্টিগ্রেশনের জন্য এবং পরিবেশকদের দ্বারা প্রস্তুত স্টক বজায় রাখার জন্য উপযুক্ত করে তোলে।

- স্থিতিশীল কাঠামো এবং নিম্ন ব্যর্থতার হার: অভ্যন্তরীণ উপাদানগুলির একটি ন্যূনতম সংখ্যক বৈশিষ্ট্যযুক্ত এবং জটিল, নির্ভুলতা-নির্ভর কাঠামো ছাড়াই, কাপলিংটিতে ক্ষতির প্রবণ কোন ভঙ্গুর নির্ভুল অংশ নেই। এটি ঘন ঘন শুরু এবং স্টপ জড়িত অবিরাম অপারেশনের দীর্ঘ সময় সহ্য করতে সক্ষম, যার ফলে দৈনন্দিন ব্যবহারের সময় অপারেশনাল ব্যর্থতার অত্যন্ত কম সম্ভাবনা রয়েছে।

- ইউনিভার্সাল এবং সাশ্রয়ী মূল্যের খুচরা যন্ত্রাংশ: পরিধান-প্রবণ উপাদানগুলি - যেমন ইলাস্টিক হাতা - হল আদর্শ শিল্প অংশ। এগুলি অসংখ্য ক্রয় চ্যানেলের মাধ্যমে বাজারে ব্যাপকভাবে পাওয়া যায়, যার ফলে পৃথক উপাদান প্রতিস্থাপনের জন্য অত্যন্ত কম খরচ হয়। ঐতিহ্যগত অনমনীয় কাপলিং এর তুলনায়, সামগ্রিক খরচ-কার্যকারিতা এবং মূল্য প্রস্তাব উল্লেখযোগ্যভাবে উচ্চতর।

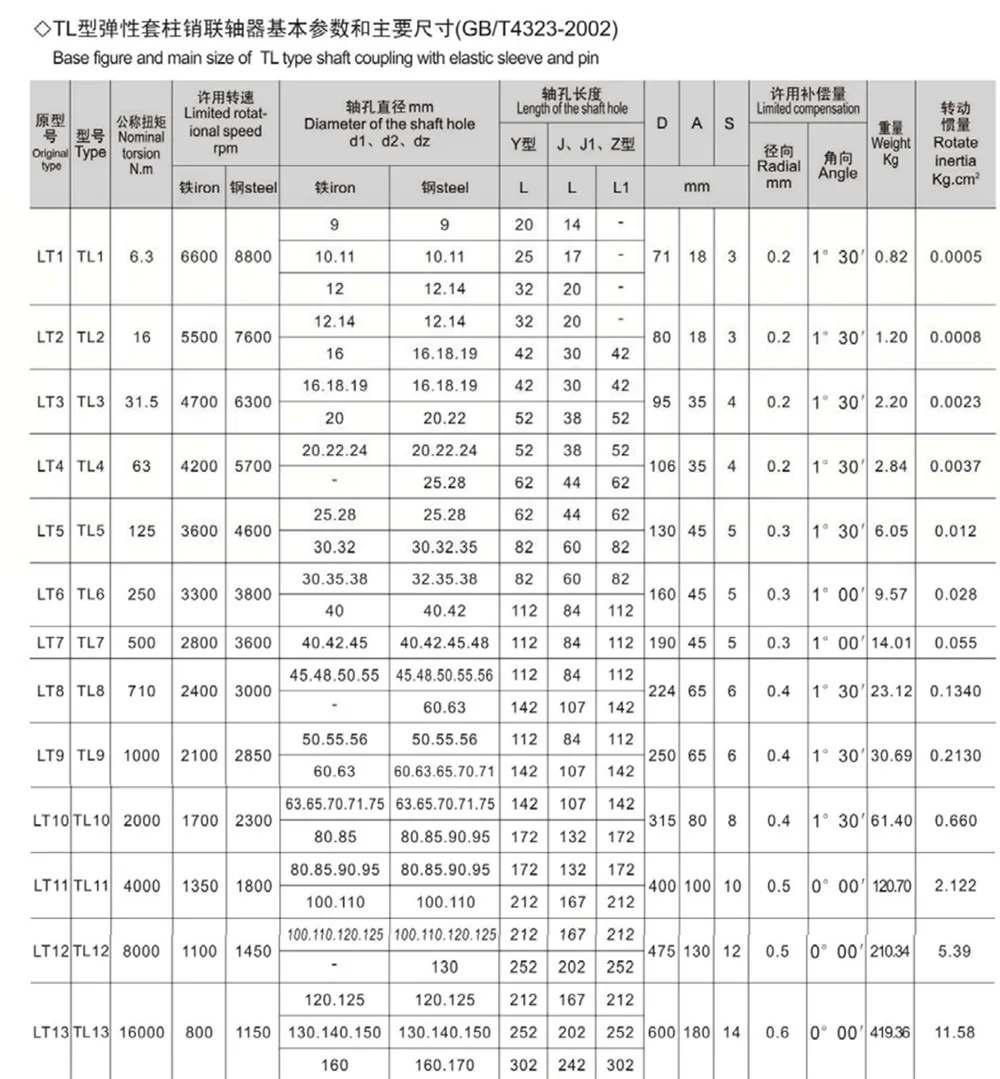

দ্রষ্টব্য: ① শীটে কাপলিং ওজন সর্বনিম্ন ব্যাস এবং সর্বোচ্চ দৈর্ঘ্য হিসাবে গণনা করা হয়।

② সংক্ষিপ্ত ওভারলোডিং 2 বার রেট করা স্বাভাবিক টর্ক অতিক্রম করতে পারে না।

③ খাদ গর্ত ফর্ম L এবং L1 দৈর্ঘ্য ক্লায়েন্টদের প্রয়োজনীয়তা হিসাবে নির্বাচন করা যেতে পারে.

④ Running inertias are similar value.

রক্ষণাবেক্ষণ এবং অপারেশনাল খরচের সুবিধা

একটি দীর্ঘমেয়াদী অপারেশনাল দৃষ্টিকোণ থেকে, TL টাইপ ইলাস্টিক স্লিভ পিন কাপলিং রক্ষণাবেক্ষণ এবং অপারেশনাল প্রক্রিয়াগুলিকে উল্লেখযোগ্যভাবে স্ট্রিমলাইন করে। এটি কার্যকরভাবে ম্যানুয়াল মেরামত, খুচরা যন্ত্রাংশ প্রতিস্থাপন, এবং উত্পাদন ডাউনটাইমের সাথে যুক্ত খরচ কমিয়ে দেয়, এটি সাধারণ-উদ্দেশ্যের যন্ত্রপাতিগুলির জন্য আদর্শভাবে উপযুক্ত করে যার জন্য অবিচ্ছিন্ন 24-ঘন্টা অপারেশন প্রয়োজন।

- আজীবন তৈলাক্তকরণ-মুক্ত অপারেশন: পণ্যটি রাবার ইলাস্টোমারের উপর নির্ভর করে কুশন পাওয়ার ট্রান্সমিশন; যেহেতু এটিতে কোন অভ্যন্তরীণ ঘর্ষণ-উত্পাদক উপাদান নেই, এটি ইনস্টলেশনের পরে কোন তৈলাক্ত তেল বা গ্রীসের প্রয়োজন হয় না। এটি পর্যায়ক্রমিক রক্ষণাবেক্ষণ পদ্ধতির প্রয়োজনীয়তা দূর করে এবং রক্ষণাবেক্ষণের সাথে যুক্ত শ্রম ব্যয় হ্রাস করে।

- পরিধানের যন্ত্রাংশের সহজ প্রতিস্থাপন: ইলাস্টিক হাতা যদি শেষ পর্যন্ত বৃদ্ধ হয়ে যায় বা নষ্ট হয়ে যায়, রক্ষণাবেক্ষণ কর্মীদের প্রতিস্থাপন সম্পূর্ণ করার জন্য শুধুমাত্র শেষ কভারগুলি অপসারণ করতে হবে। একটি সহজ এবং অত্যন্ত দক্ষ বিচ্ছিন্নকরণ এবং পুনরায় একত্রিত করার ওয়ার্কফ্লো নিশ্চিত করে, সংযুক্ত হোস্ট মেশিনগুলিকে উভয় পাশে সরানো ছাড়াই সম্পূর্ণ প্রক্রিয়াটি সম্পাদন করা যেতে পারে।

- হ্রাসকৃত ডাউনটাইম ক্ষতি: মেরামত এবং প্রতিস্থাপনের কাজগুলি দ্রুত সম্পন্ন করা হয় - প্রায়শই শুধুমাত্র একজন প্রযুক্তিবিদ প্রয়োজন - যার ফলে সরঞ্জামের ডাউনটাইম হ্রাস করা হয়। এটি সাধারণত উপাদান মেরামতের কারণে সৃষ্ট উৎপাদন ক্ষমতা ক্ষতি প্রতিরোধ করে, যা বিভিন্ন ধরনের ক্রমাগত-উৎপাদন যন্ত্রপাতির জন্য কাপলিংকে উপযুক্ত করে তোলে।

অ্যাপ্লিকেশন দৃশ্যকল্প

- পাম্পিং সরঞ্জাম: তরল-হ্যান্ডলিং সরঞ্জাম যেমন সেন্ট্রিফিউগাল পাম্প, ভ্যাকুয়াম পাম্প এবং রাসায়নিক স্থানান্তর পাম্পগুলির সাথে ব্যাপকভাবে সামঞ্জস্যপূর্ণ। এটি পাম্প বডির মধ্যে কর্মক্ষম কম্পনকে স্যাঁতসেঁতে করে, যার ফলে পাম্প শ্যাফ্ট এবং সংযুক্ত মোটর উভয়কেই রক্ষা করে।

- ফ্যান এবং ব্লোয়ার সরঞ্জাম: সাধারণ-উদ্দেশ্য ফ্যান, এইচভিএসি ব্লোয়ার এবং প্ররোচিত ড্রাফ্ট ফ্যান সহ বিভিন্ন বায়ুচলাচল সিস্টেমের জন্য উপযুক্ত। এটি উচ্চ-গতির ফ্যান অপারেশনের সময় উত্পন্ন কম্পনকে হ্রাস করে, সরঞ্জামের সামগ্রিক কর্মক্ষম স্থিতিশীলতাকে অনুকূল করে।

- সাধারণ শিল্প যন্ত্রপাতি: পরিবাহক সিস্টেম, লাইট-ডিউটি ​​কম্প্রেসার, মেশিন টুলস, কৃষি যন্ত্রপাতি, এবং ছোট-থেকে-মাঝারি আকারের গিয়ার রিডুসার সহ বিস্তৃত পরিসরের সরঞ্জামগুলির সাথে একীভূত করা যেতে পারে - মৌলিক পাওয়ার ট্রান্সমিশন এবং ওভারলোড সুরক্ষার দ্বৈত প্রয়োজনীয়তা পূরণ করতে।

FAQ

- প্রশ্ন 1: TL টাইপ ইলাস্টিক স্লিভ পিন কাপলিং এর প্রতিরক্ষামূলক ব্যবস্থা কি? টর্ক লিমিটার থেকে এটি কীভাবে আলাদা?

- A1: TL টাইপ ইলাস্টিক স্লিভ পিন কাপলিং একটি প্যাসিভ ওভারলোড সুরক্ষা ব্যবস্থা নিযুক্ত করে; ওভারলোডের ক্ষেত্রে, রাবারের ইলাস্টিক হাতাগুলিকে সংকুচিত করার জন্য ডিজাইন করা হয়েছে, পরিধান করা হয়েছে এবং শেষ পর্যন্ত শিয়ার করা হয়েছে - যার ফলে টর্ক ট্রান্সমিশন বন্ধ হয়ে যায়। বিপরীতে, একটি ঘূর্ণন সঁচারক বল একটি সক্রিয় ট্রিপিং প্রক্রিয়া ব্যবহার করে ড্রাইভটি বিচ্ছিন্ন করতে। এই পণ্যটি সাশ্রয়ী-কার্যকর, মৌলিক সুরক্ষা এবং শক শোষণে বিশেষজ্ঞ, এটি কম থেকে মাঝারি পাওয়ার আউটপুট সহ মানক সরঞ্জামগুলির জন্য উপযুক্ত করে তোলে; বিপরীতভাবে, আমাদের টর্ক লিমিটারগুলি ভারী-শুল্ক, উচ্চ-ঝুঁকি এবং উচ্চ-নির্ভুল শিল্প যন্ত্রপাতির জন্য ডিজাইন করা হয়েছে।

- প্রশ্ন 2: একটি জীর্ণ ইলাস্টিক হাতা প্রতিস্থাপনের জন্য কি পুরো কাপলিং সমাবেশকে বিচ্ছিন্ন করার প্রয়োজন হয়?

A2: না, পুরো যন্ত্রটি ভেঙে ফেলার প্রয়োজন নেই, বা আপনার সংযোগ করা প্রাইম মুভারগুলিকে সরানোর দরকার নেই—যেমন মোটর বা পাম্প—যেকোন প্রান্তে অবস্থিত। অভ্যন্তরীণ ইলাস্টিক হাতাটি বয়স্ক হয়ে গেলে বা ক্ষতিগ্রস্থ হলে সরাসরি প্রতিস্থাপন করতে আপনাকে কেবল বাইরের প্রান্তের কভারটি সরিয়ে ফেলতে হবে। পদ্ধতিটি সহজবোধ্য, এমনকি নবীন প্রযুক্তিবিদদের রক্ষণাবেক্ষণের কাজটি দ্রুত সম্পন্ন করার অনুমতি দেয়।

- প্রশ্ন 3: রুটিন অপারেশন চলাকালীন এই কাপলিংয়ের কি পর্যায়ক্রমিক তৈলাক্তকরণ বা রক্ষণাবেক্ষণের প্রয়োজন হয়?

A3: পণ্যটি সম্পূর্ণরূপে রক্ষণাবেক্ষণ-মুক্ত এবং কোন তৈলাক্তকরণের প্রয়োজন নেই; কোন গ্রীস বা লুব্রিকেন্ট প্রয়োগ করার প্রয়োজন নেই। ইলাস্টিক হাতা জন্য প্রতিস্থাপন ব্যবধান নির্দিষ্ট অপারেটিং অবস্থার উপর নির্ভর করে। প্রমিত অবস্থার অধীনে - পরিবেষ্টিত তাপমাত্রায় এবং ধুলো-মুক্ত পরিবেশে - হাতা সাধারণত 1 থেকে 3 বছর স্থায়ী হয়। ঘন ঘন স্টার্ট-স্টপ বা উচ্চ কম্পনের মাত্রা জড়িত অ্যাপ্লিকেশনগুলির জন্য, আমরা প্রতি ছয় মাসে হাতা পরিদর্শন করার পরামর্শ দিই; আপনি যদি ফাটল, শক্ত হয়ে যাওয়া বা বার্ধক্যজনিত কোনো লক্ষণ দেখেন তবে তা অবিলম্বে প্রতিস্থাপন করুন।
