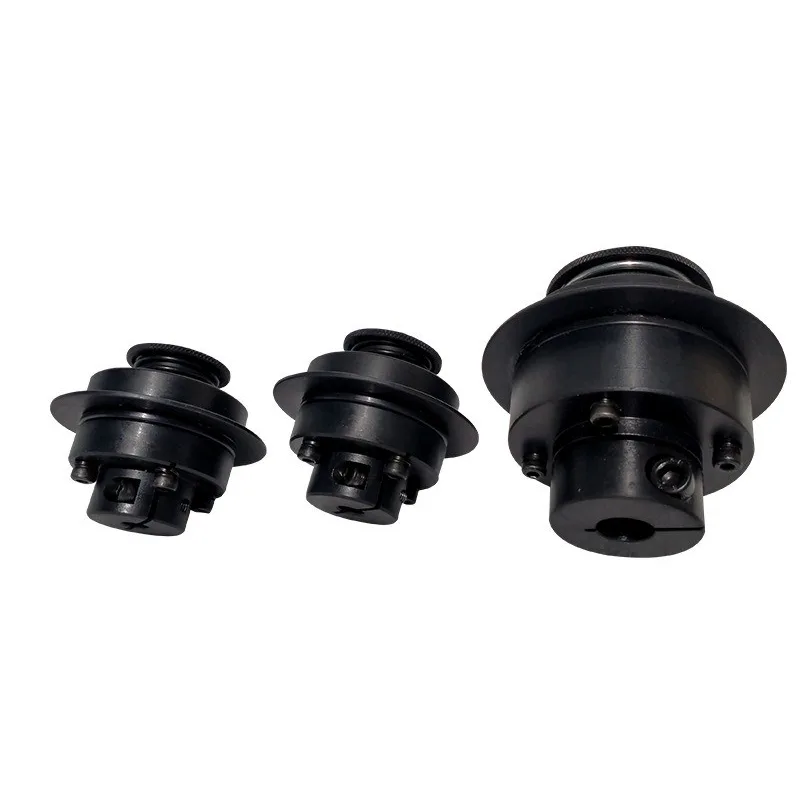

রোলার টাইপ টর্ক লিমিটার

রোলার টাইপ টর্ক লিমিটার হল শিল্প ট্রান্সমিশন সিস্টেমের মধ্যে একটি বহুল ব্যবহৃত যান্ত্রিক নিরাপত্তা উপাদান। একটি পরিপক্ক রোলার-এনগেজমেন্ট স্ট্রাকচার ব্যবহার করে, এটি সুনির্দিষ্ট টর্ক নিয়ন্ত্রণ অর্জন করে; বৈদ্যুতিকভাবে নিয়ন্ত্রিত নিরাপত্তা ডিভাইসের বিপরীতে, এটি ওভারলোড সুরক্ষা ক্রিয়াগুলি চালানোর জন্য সম্পূর্ণরূপে যান্ত্রিক প্রক্রিয়ার উপর নির্ভর করে।

যখন সরঞ্জামগুলি অস্বাভাবিক অপারেটিং অবস্থার সম্মুখীন হয় - যেমন জ্যামিং, স্টলিং বা অতিরিক্ত লোড - ডিভাইসটি স্বয়ংক্রিয়ভাবে স্লিপ হয়ে যায় এবং বিচ্ছিন্ন হয়ে যায়, পাওয়ার ট্রান্সমিশন বিচ্ছিন্ন করে। এটি উত্সে ব্যর্থতা প্রতিরোধ করে, গুরুত্বপূর্ণ উপাদানগুলিকে সুরক্ষিত করে - যেমন মোটর, রিডুসার এবং স্পিন্ডেলগুলি - শ্যাফ্ট ভাঙা বা কম্পোনেন্ট ফ্র্যাকচারের মতো সমস্যার বিরুদ্ধে।

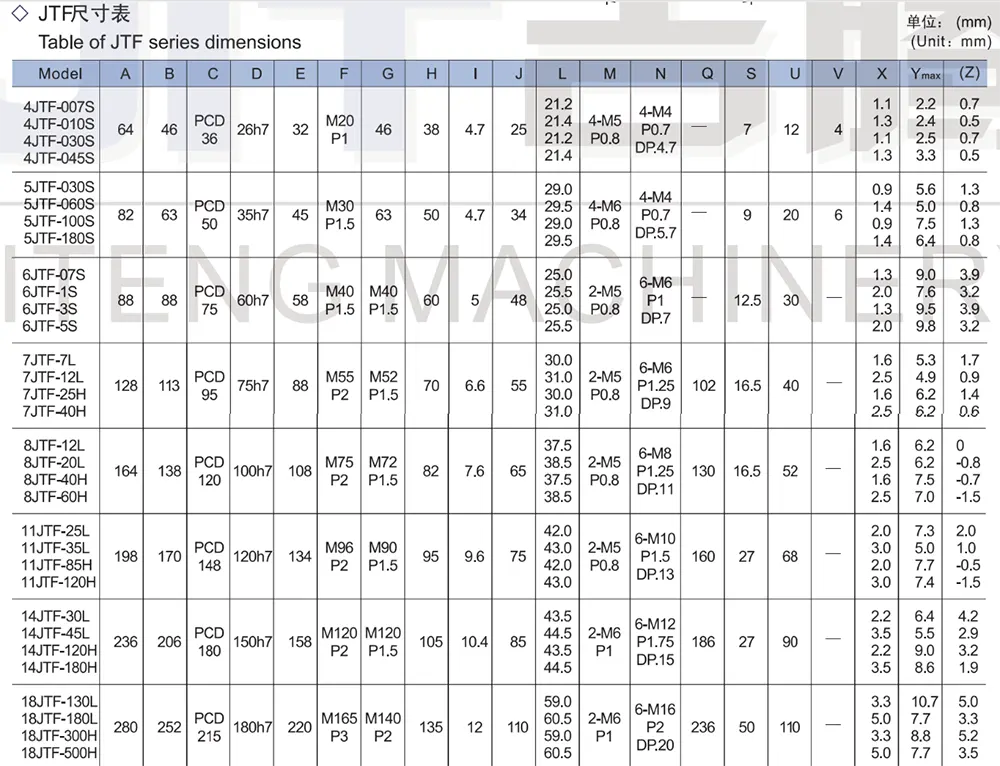

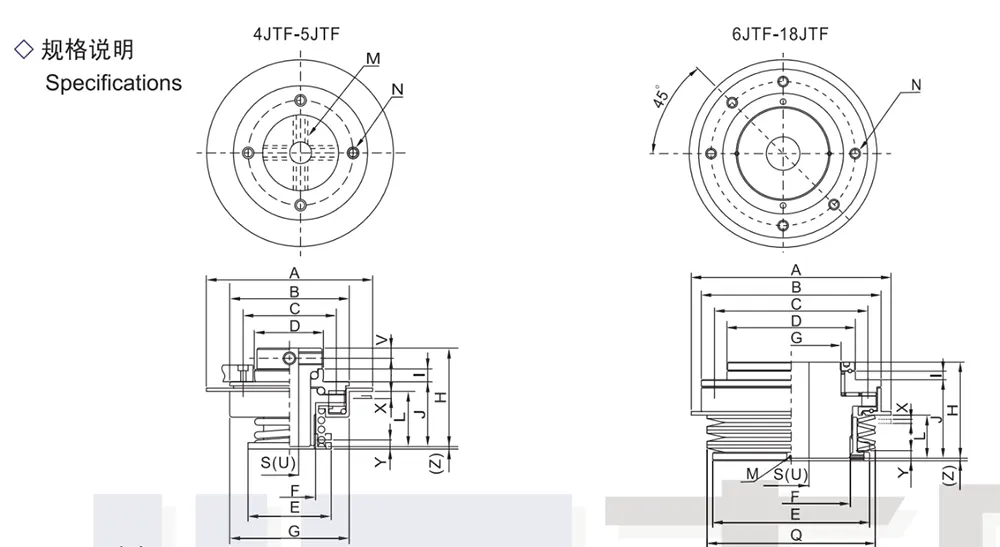

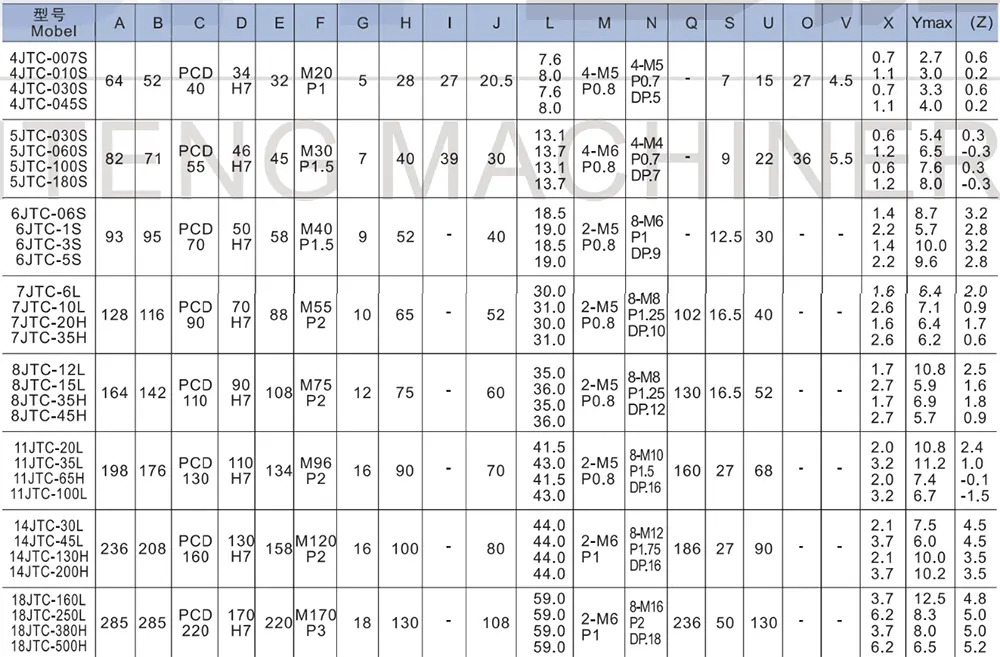

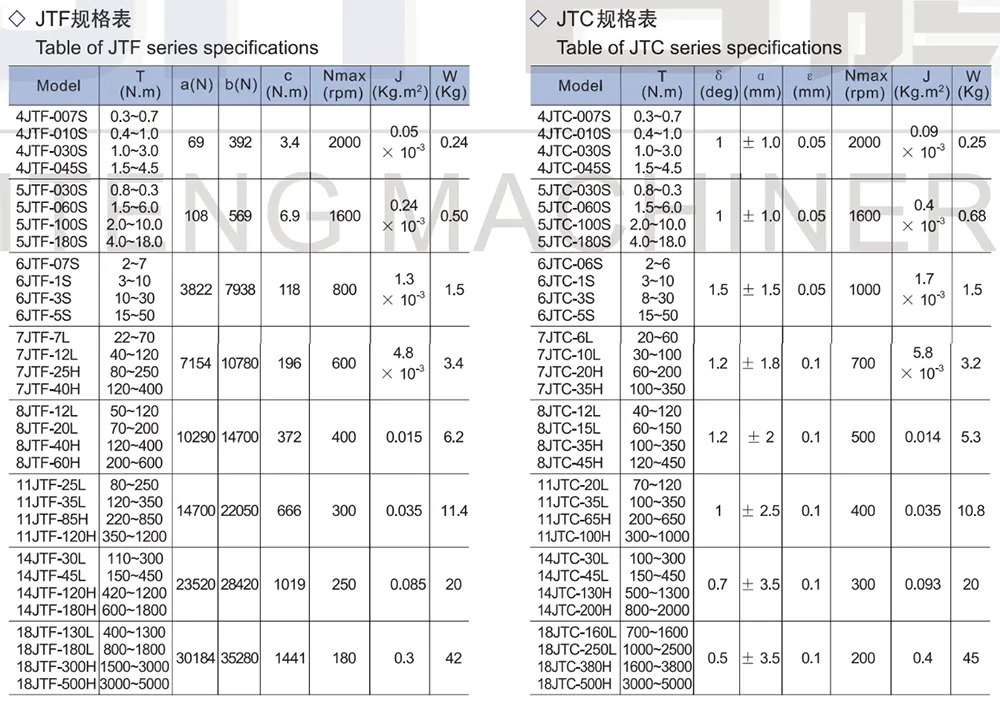

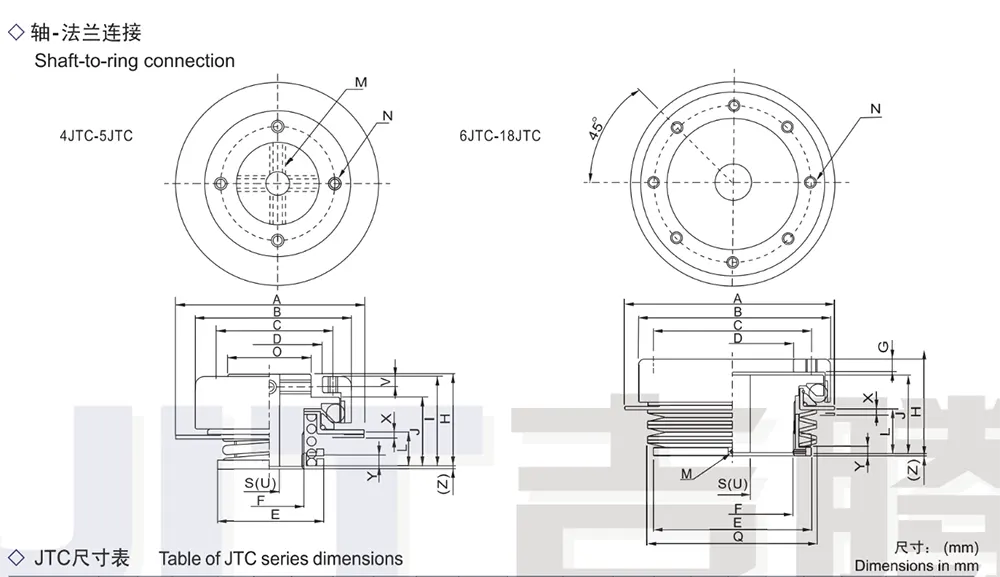

স্পেসিফিকেশন

(M): বোরের ব্যাস এবং টর্ক অ্যাডজাস্টিং নাটের ভিতরে সেট স্ক্রুগুলির পিচ।

(N): মাউন্টিং বল্টের গর্তের গভীরতা।

(S): প্রাক-ড্রিল করা গর্তের মাত্রা।

(ইউ): সর্বাধিক মেশিনযোগ্য বোর ব্যাস।

(X): ওভারলোড ঘটলে সনাক্তকরণ চাপ প্লেটের বাউন্স দূরত্ব।

(Ymax): ঘূর্ণন সঁচারক বল সামঞ্জস্য করা বাদামের সর্বাধিক লকিং দৈর্ঘ্য।

(Z): স্প্রিং আনলোড করার সময় টর্ক সামঞ্জস্যকারী বাদামের উচ্চতা।

(টি): ট্রিপিং টর্কের সামঞ্জস্য পরিসীমা। (δ): সর্বাধিক অনুমোদিত কৌণিক মিসলাইনমেন্ট ত্রুটি।

(α): দুটি সংযুক্ত খাদ কেন্দ্রের মধ্যে সর্বাধিক অনুমোদিত অক্ষীয় ছাড়পত্র।

(ε): সর্বাধিক অনুমোদিত সমান্তরাল (অফসেট) মিস্যালাইনমেন্ট ত্রুটি।

(Nmax): সর্বাধিক অনুমোদিত ঘূর্ণন গতি।

(J): ঘূর্ণন সঁচারক বল এর জড়তা মুহূর্ত.

(W): ওজন।

দ্রষ্টব্য 1: ক্লিয়ারেন্স ত্রুটিটি মাত্রা সেট H এর উপর ভিত্তি করে নির্ধারিত হয়, যা সর্বাধিক অনুমোদিত অক্ষীয় শ্যাফ্ট দূরত্ব দেয়।

দ্রষ্টব্য 2: সমান্তরাল (অফসেট) মিস্যালাইনমেন্ট ত্রুটি টর্ক-ট্রান্সমিটিং ইস্পাত বলগুলির সর্বাধিক সহনশীলতা নির্দেশ করে।

দ্রষ্টব্য 3: Nmax (RPM) এর বেশি গতিতে কাজ করার জন্য, অনুগ্রহ করে আমাদের কোম্পানির সাথে পরামর্শ করুন।

পণ্যের গঠন এবং অপারেটিং নীতি

রোলার টাইপ টর্ক লিমিটারে একটি সম্পূর্ণ যান্ত্রিক, সমন্বিত নকশা রয়েছে। এটি ওভারলোড সুরক্ষা প্রদানের জন্য শারীরিক ব্যস্ততা এবং বিচ্ছিন্নতার উপর নির্ভর করে; এর অপারেটিং লজিক সহজ এবং নির্ভরযোগ্য, দীর্ঘমেয়াদী ব্যবহারের সময়ও ব্যর্থতার কম ঝুঁকি নিশ্চিত করে।

- কোর এনগেজমেন্ট স্ট্রাকচার: ইউনিটটি সর্বত্র একটি রোলার-এনগেজমেন্ট ট্রান্সমিশন মেকানিজম নিযুক্ত করে। এর উপাদানগুলি অপ্টিমাইজ করা এনগেজমেন্ট ক্লিয়ারেন্স সহ সূক্ষ্ম-মেশিনযুক্ত, যা স্বাভাবিক অবস্থায় স্থিতিশীল টর্ক সংক্রমণের অনুমতি দেয় এবং সরঞ্জামগুলি সুচারুভাবে কাজ করে তা নিশ্চিত করে।

- ওভারলোড ডিসএঞ্জেজমেন্ট প্রিন্সিপল: যখন ইকুইপমেন্ট জ্যাম, লক আপ, বা লোড প্রিসেট সীমা ছাড়িয়ে যায়, তখন অভ্যন্তরীণ রোলারগুলি প্রয়োগ করা শক্তি দ্বারা স্থানচ্যুত হয়। ডিভাইসটি স্বয়ংক্রিয়ভাবে পিছলে যায় এবং বিচ্ছিন্ন হয়ে যায়, দ্রুত পাওয়ার ট্রান্সমিশন বন্ধ করে দেয় এবং শক লোডগুলি সরাসরি টাকু এবং মোটরে প্রেরণ করা থেকে বাধা দেয়।

- রিসেট এবং রিকভারি লজিক: একবার ইকুইপমেন্টের ত্রুটি সাফ হয়ে গেলে এবং লোড স্বাভাবিক স্তরে ফিরে গেলে, ডিভাইসটি দ্রুত পুনরায় যুক্ত হতে পারে এবং সম্পূর্ণ মেশিনের বিচ্ছিন্নকরণের প্রয়োজন ছাড়াই তার স্বাভাবিক ট্রান্সমিশন অবস্থায় পুনরায় সেট করতে পারে। এটি উল্লেখযোগ্যভাবে রক্ষণাবেক্ষণের জন্য প্রয়োজনীয় ডাউনটাইম হ্রাস করে।

মূল ফাংশন এবং সমন্বয় বৈশিষ্ট্য

- সুনির্দিষ্ট টর্ক সেটিং: টর্ক মানগুলির ধাপবিহীন, নমনীয় সমন্বয় সমর্থন করে, যা সরঞ্জামের সুরক্ষা থ্রেশহোল্ডের সুনির্দিষ্ট সংজ্ঞার জন্য অনুমতি দেয়। অপারেটররা অবাধে নির্দিষ্ট লোড, পাওয়ার আউটপুট এবং সরঞ্জামের প্রয়োজনীয় নিরাপত্তা স্তরের সাথে মেলে পরামিতিগুলি কনফিগার করতে পারে।

- দ্রুত ওভারলোড প্রতিক্রিয়া: অস্বাভাবিক অবস্থার ক্ষেত্রে - যেমন স্টল, উপাদান জ্যামিং, বা ওভারলোডিং - রোলার টাইপ টর্ক লিমিটার একটি তাত্ক্ষণিক বিচ্ছিন্নতা এবং পাওয়ার-কাটঅফ অ্যাকশন সম্পাদন করে৷ এর অত্যন্ত সংবেদনশীল প্রতিক্রিয়া অবিলম্বে শক ফোর্সকে ব্লক করে, যার ফলে পুরো মেশিনের গুরুত্বপূর্ণ উপাদানগুলিকে রক্ষা করে।

- সম্পূর্ণরূপে যান্ত্রিক নিয়ন্ত্রণ নকশা: ইউনিট একটি সম্পূর্ণ যান্ত্রিক কাঠামো বৈশিষ্ট্য; এতে কোনো ইলেকট্রনিক কন্ট্রোলার, সেন্সর বা অন্যান্য বৈদ্যুতিক উপাদান নেই। কোন বাহ্যিক পাওয়ার সাপ্লাই বা নিয়ন্ত্রণ সংকেত প্রয়োজন হয় না, এটি মৌলিকভাবে সার্কিট বার্ধক্য বা সংকেত ত্রুটির সাথে যুক্ত সম্ভাব্য ব্যর্থতার ঝুঁকি দূর করে। পরিবেশগত অভিযোজনযোগ্যতা এবং ইনস্টলেশন সুবিধা

ওয়ার্কশপগুলিতে পাওয়া জটিল অপারেটিং অবস্থার জন্য অপ্টিমাইজ করা, এই ডিভাইসটিতে শক্তিশালী হস্তক্ষেপ প্রতিরোধ ক্ষমতা এবং বিস্তৃত ইনস্টলেশন বহুমুখিতা রয়েছে, যা এটিকে বিভিন্ন ধরণের সংক্রমণ এবং সমাবেশ কনফিগারেশনের সাথে সামঞ্জস্যপূর্ণ করে তোলে।

- কঠোর পরিবেশ সহনশীলতা: হস্তক্ষেপের ব্যতিক্রমী প্রতিরোধের অধিকারী; ভারী ধূলিকণা, তেল দূষণ, বা ক্রমাগত সরঞ্জামের কম্পন জড়িত পরিস্থিতিতেও এটি স্থিতিশীল অপারেশন বজায় রাখে, এটিকে সমস্ত ধরণের কঠোর উত্পাদন পরিবেশের জন্য উপযুক্ত করে তোলে।

- কমপ্যাক্ট বডি ডিজাইন: সামগ্রিক কাঠামোটি সুবিন্যস্ত এবং কমপ্যাক্ট—প্রথাগত ঘর্ষণ-টাইপ টর্ক লিমিটারের তুলনায় আয়তনে উল্লেখযোগ্যভাবে ছোট- নিশ্চিত করে যে এটি অত্যধিক ইনস্টলেশনের জায়গা দখল করে না এবং কমপ্যাক্ট স্বয়ংক্রিয় সরঞ্জাম লেআউটের জন্য উপযুক্ত।

- বহুমুখী সমাবেশ সামঞ্জস্য: গঠনে অত্যন্ত বহুমুখী, এটি বিভিন্ন স্ট্যান্ডার্ড ট্রান্সমিশন অ্যাসেম্বলি পদ্ধতিকে মিটমাট করে — যার মধ্যে শ্যাফ্ট-এন্ড মাউন্টিং, ফ্ল্যাঞ্জ মাউন্টিং, এবং চেইন বা বেল্ট ড্রাইভ রয়েছে—এটিকে বেশিরভাগ ট্রান্সমিশন সিস্টেমের সাথে সামঞ্জস্যপূর্ণ করে তোলে।

কর্মক্ষমতা সুবিধা

- উচ্চ ঘূর্ণন সঁচারক বল নিয়ন্ত্রণ স্পষ্টতা: বৈশিষ্ট্য পরিষ্কার এবং সুনির্দিষ্ট সুরক্ষা থ্রেশহোল্ড; সাধারণ লোডের অধীনে, পাওয়ার ট্রান্সমিশন শূন্য ক্ষতি এবং স্থিতিশীল দক্ষতার সাথে ঘটে। জটিল ওভারলোড পরিস্থিতিতে, এটি স্থিতিশীল এবং নির্ভরযোগ্য সুরক্ষা নিশ্চিত করে মিলিসেকেন্ডের মধ্যে পাওয়ার ট্রান্সমিশন ব্যাহত করতে পারে।

- শক প্রতিরোধ এবং ক্লান্তি সহনশীলতা: ঘন ঘন সরঞ্জামের শুরু এবং স্টপ, সেইসাথে উপাদান জ্যাম দ্বারা সৃষ্ট তাত্ক্ষণিক শক লোড দ্বারা উত্পন্ন বিকল্প লোড সহ্য করতে সক্ষম। এর উচ্চতর ক্লান্তি প্রতিরোধ ক্ষমতা কার্যকরভাবে রোলার টাইপ টর্ক লিমিটারের সামগ্রিক পরিষেবা জীবনকে প্রসারিত করে।

- মসৃণ নো-লোড রিসেট: একবার ওভারলোড ফল্ট সাফ হয়ে গেলে, ডিভাইসটি নো-লোড অবস্থায় মসৃণভাবে রিসেট করে, জ্যামিং বা রিসেট ব্যর্থতার মতো সমস্যাগুলি এড়িয়ে যায়, যার ফলে উত্পাদন লাইনগুলি দ্রুত তাদের অপারেশনাল ছন্দ পুনরায় শুরু করতে সহায়তা করে।

আবেদন ক্ষেত্র

- পরিবহন যন্ত্রপাতি: বিভিন্ন উপাদান পরিবাহক, hoists, এবং খাওয়ানোর সরঞ্জাম; কনভেয়িং প্রক্রিয়া চলাকালীন উপাদান জমে বা জ্যামিংয়ের কারণে হঠাৎ ওভারলোড সমস্যাগুলি সমাধান করার জন্য বিশেষভাবে ডিজাইন করা হয়েছে।

- হালকা শিল্প প্রক্রিয়াকরণ সরঞ্জাম: প্যাকেজিং যন্ত্রপাতি, কাঠের যন্ত্রপাতি, এবং মুদ্রণ যন্ত্রপাতি; আদর্শভাবে হালকা শিল্প সরঞ্জামের অপারেটিং অবস্থার জন্য উপযুক্ত, যার মধ্যে উচ্চ-ফ্রিকোয়েন্সি শুরু/স্টপ এবং তাত্ক্ষণিক স্টলিংয়ের সংবেদনশীলতা জড়িত।

- রাসায়নিক এবং অটোমেশন সরঞ্জাম: রাসায়নিক সংক্রমণ সিস্টেম, স্বয়ংক্রিয় সমাবেশ লাইন, এবং বুদ্ধিমান প্রক্রিয়াকরণ সরঞ্জাম; অবিচ্ছিন্ন, নিরবচ্ছিন্ন অপারেশন প্রয়োজন শিল্প উত্পাদন লাইনের জন্য 24/7 ওভারলোড নিরাপত্তা সুরক্ষা প্রদান করে।

FAQ

- প্রশ্ন 1: একটি রোলার টাইপ টর্ক লিমিটার এবং একটি ঘর্ষণ-টাইপ টর্ক লিমিটারের মধ্যে পার্থক্য কী?

A1: রোলার-টাইপ মেকানিজম ইতিবাচক এনগেজমেন্ট ট্রান্সমিশনের জন্য খাদ ইস্পাত রোলার ব্যবহার করে, বিচ্ছিন্ন করার জন্য একটি সুনির্দিষ্ট যান্ত্রিক কাঠামোর উপর নির্ভর করে; এটি উচ্চতর ঘূর্ণন সঁচারক বল সঠিকতা এবং চমৎকার পুনরাবৃত্তিযোগ্যতা ফলাফল. বিপরীতে, ঘর্ষণ-টাইপ মেকানিজম ওভারলোড সুরক্ষার জন্য ঘর্ষণ প্লেটের স্লিপেজের উপর নির্ভর করে, যা সাধারণত কম নির্ভুলতা দেয় এবং পরার প্রবণ। রোলার-টাইপ মডেল তাই ঘন ঘন জ্যামিং, উচ্চ-ফ্রিকোয়েন্সি স্টার্ট-স্টপ সাইকেল, বা উচ্চ মাত্রার সুরক্ষা নির্ভুলতার প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য স্বয়ংক্রিয় সরঞ্জামগুলির জন্য আরও উপযুক্ত।

- প্রশ্ন 2: অপারেশনের জন্য কি সেন্সর প্রয়োজন?

A2: এই পণ্যটি একটি সম্পূর্ণরূপে যান্ত্রিক ওভারলোড রক্ষক; এর জন্য কোন সেন্সর, ইলেকট্রনিক কন্ট্রোল মডিউল বা বাহ্যিক শক্তির উৎসের প্রয়োজন নেই। এটি পাওয়ার ট্রান্সমিশন এবং ওভারলোড ডিসএঞ্জেজমেন্ট উভয়ই পরিচালনা করার জন্য এটির অভ্যন্তরীণ রোলার কাঠামোর উপর নির্ভর করে। এই নকশাটি হস্তক্ষেপের জন্য উচ্চতর প্রতিরোধের প্রস্তাব করে, এটি কঠোর পরিচালন পরিবেশের জন্য অত্যন্ত উপযুক্ত করে তোলে - যেমন ধুলো, তেল দূষণ বা উচ্চ আর্দ্রতা জড়িত - যেখানে ইলেকট্রনিক নিয়ন্ত্রণ উপাদানগুলি অনুপযুক্ত হবে৷

- প্রশ্ন 3: কোন অপারেটিং অবস্থার অধীনে রোলার টাইপ টর্ক লিমিটার সুপারিশ করা হয় না?

A3: এটি দীর্ঘায়িত, ক্রমাগত স্লিপেজ জড়িত অ্যাপ্লিকেশনের জন্য উপযুক্ত নয়। যদি সরঞ্জামগুলির জন্য ওভারলোড অবস্থার একটি টেকসই বাফারিং প্রয়োজন হয় - শক্তির তাত্ক্ষণিক বাধার পরিবর্তে - আমরা পরিবর্তে একটি ঘর্ষণ-টাইপ প্রক্রিয়া বেছে নেওয়ার পরামর্শ দিই। রোলার-টাইপ মেকানিজম তাৎক্ষণিক স্টল, উপাদান জ্যামিং, বা আকস্মিক, আকস্মিক ওভারলোড সুরক্ষা প্রয়োজনীয়তা জড়িত পরিস্থিতিতে সবচেয়ে উপযুক্ত।

- প্রশ্ন 4: আনুমানিক পরিষেবা জীবন কত, এবং কোন রুটিন রক্ষণাবেক্ষণ প্রয়োজন?

A4: খাদ ইস্পাত রোলার পরিধান এবং সংকোচন উভয়ের জন্য অত্যন্ত প্রতিরোধী; সাধারণ অপারেটিং অবস্থার অধীনে, তাদের পরিষেবা জীবন উল্লেখযোগ্যভাবে স্ট্যান্ডার্ড ঘর্ষণ-টাইপ পণ্যগুলির চেয়ে বেশি। নিয়মিত রক্ষণাবেক্ষণের জন্য ঘন ঘন তৈলাক্তকরণের প্রয়োজন হয় না; ব্যবহারকারীদের কেবল পর্যায়ক্রমে পৃষ্ঠের ধুলো এবং তেলের অবশিষ্টাংশ পরিষ্কার করতে হবে এবং টর্ক সেটিং মান যাচাই করতে হবে। ফলস্বরূপ, রক্ষণাবেক্ষণ খরচ অত্যন্ত কম।
