গিয়ার কাপলিং

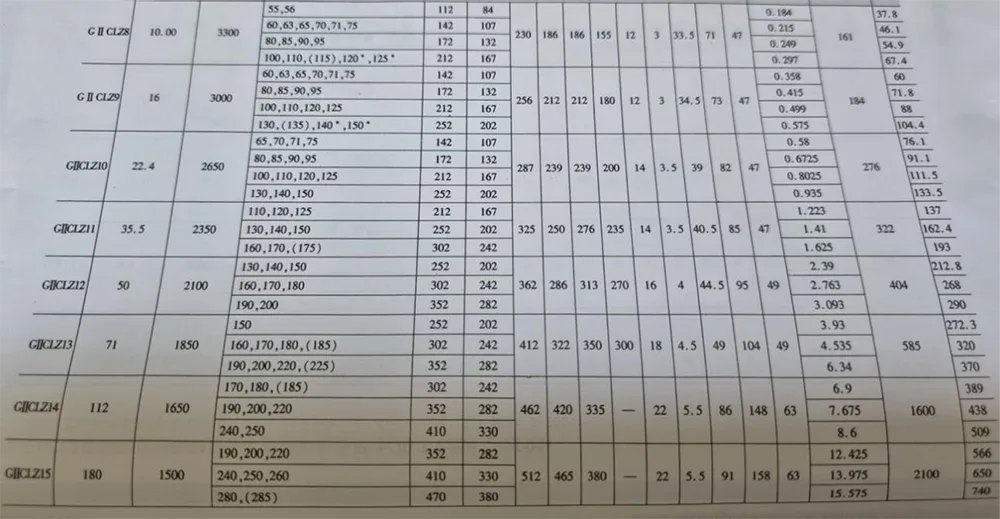

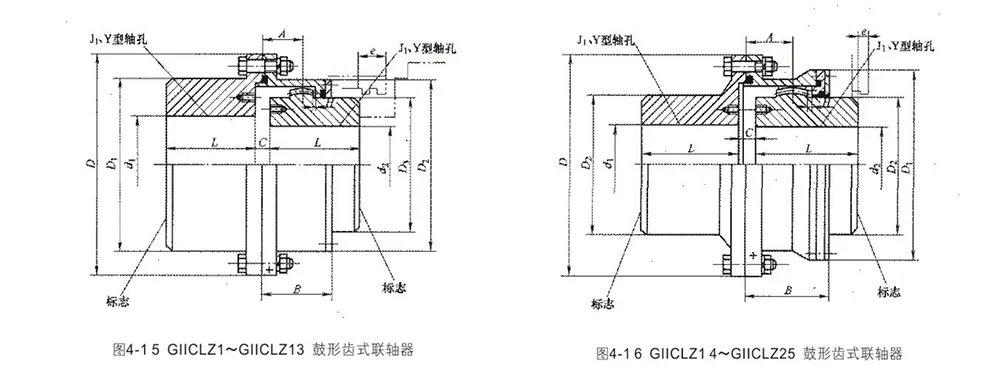

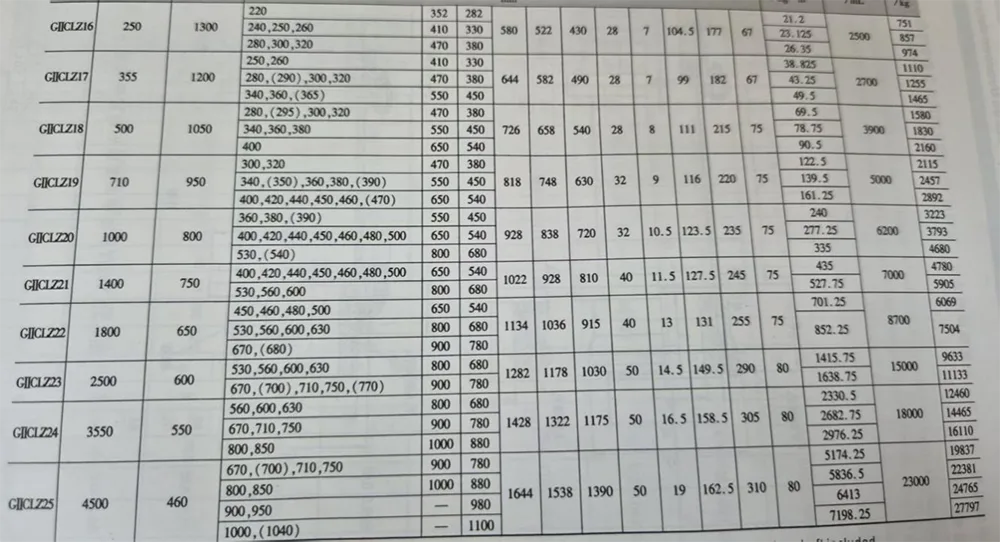

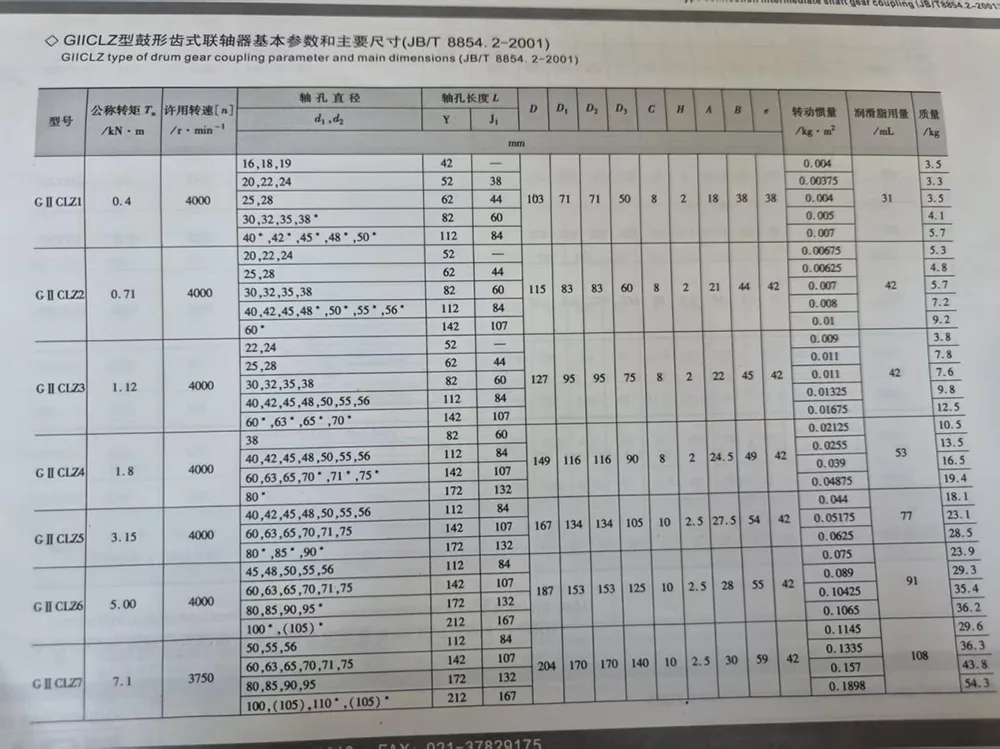

GIICLZ টাইপ সংযোগ মধ্যবর্তী খাদ (সংকীর্ণ) ড্রাম গিয়ার কাপলিং দাঁত ব্যবধান, ছোট, কম্প্যাক্ট, জড়তার মুহুর্তের আপেক্ষিক রেডিয়াল স্থানচ্যুতিকে অনুমতি দেয়, নামমাত্র স্থানান্তর মুহূর্ত 400 ~ 4500000 N · m স্তরের দুটি সমাক্ষীয় শ্যাফ্ট ড্রাইভ সংযোগের জন্য। কাঠামোর ধরন চিত্র 4-15 এবং চিত্র 4-16-এ দেখানো হয়েছে মৌলিক পরামিতি এবং প্রধান মাত্রা, সারণী 4-11 দেখুন।

মধ্যবর্তী খাদ সঙ্গে GIICLZ টাইপ ড্রাম গিয়ার কাপলিং

দীর্ঘ-দূরত্বের ট্রান্সমিশন কাজের অবস্থার জন্য উপযোগী, এটি স্থিতিশীল এবং নির্ভরযোগ্য মানের সাথে উত্স কারখানা দ্বারা বিস্তৃতভাবে তৈরি করা হয়।

শক্ত গিয়ার দাঁত সহ উচ্চ-মানের ইস্পাত থেকে নকল, এতে চমৎকার পরিধান প্রতিরোধের, প্রভাব প্রতিরোধ ক্ষমতা এবং অসামান্য বড় টর্ক বহন ক্ষমতা রয়েছে। মধ্যবর্তী খাদ সংযোগ নকশা গ্রহণ, এটি বড় খাদ ব্যবধান সঙ্গে সরঞ্জাম ইনস্টলেশনের জন্য উপযুক্ত. এটির কম্প্যাক্ট গঠন এবং জড়তার ছোট মুহূর্ত রয়েছে, যা স্থিতিশীল এবং মসৃণ ট্রান্সমিশন অপারেশন নিশ্চিত করে।

এটিতে চমৎকার রেডিয়াল, অক্ষীয় এবং কৌণিক স্থানচ্যুতি ক্ষতিপূরণ কর্মক্ষমতা রয়েছে, যা কার্যকরভাবে ইনস্টলেশন ত্রুটি এবং অপারেশনাল বিকৃতি এবং সরঞ্জাম অপারেশন ক্ষতি কমাতে পারে। উচ্চতর সিলিং কর্মক্ষমতা সহ, এটি ধুলো-প্রমাণ এবং গ্রীস-লিকেজ-প্রমাণ, কঠোর কাজের অবস্থার সাথে মানিয়ে নেওয়া যায়। এটির কদাচিৎ রক্ষণাবেক্ষণের প্রয়োজন হয় এবং অপারেশন এবং রক্ষণাবেক্ষণের খরচ অনেকটাই কমিয়ে দেয়।

ধাতুবিদ্যা, খনির, উত্তোলন, বিল্ডিং উপকরণ, ভারী শিল্প যন্ত্রপাতি এবং অন্যান্য ক্ষেত্রে ভারী-শুল্ক সংক্রমণ সরঞ্জামের জন্য ব্যাপকভাবে প্রযোজ্য। সম্পূর্ণ স্পেসিফিকেশন পর্যাপ্ত স্টকে রয়েছে এবং অ-মানক কাস্টমাইজেশন সমর্থিত। স্থিতিশীল ট্রান্সমিশন এবং দীর্ঘ পরিষেবা জীবন বৈশিষ্ট্যযুক্ত, এটি দীর্ঘ-দূরত্বের পাওয়ার ট্রান্সমিশনের জন্য পছন্দের আনুষঙ্গিক।

1. জড়তা এবং ভর জেএল-টাইপ শ্যাফ্ট দ্বারা গণনা করা হয় এবং এতে শাফ্ট অন্তর্ভুক্ত থাকে।

2. খাদ ব্যাস খাদ জল কলাম চিহ্নিত লার্ভা L আকার, শুধুমাত্র dl জন্য ব্যবহৃত.

3. প্রস্তাবিত ব্যবহার Jl-টাইপ খাদ সিরিজ.

4. একটি বন্ধনী সঙ্গে ব্যাস খাদ যখন নতুন নকশা প্রয়োজন হয় না

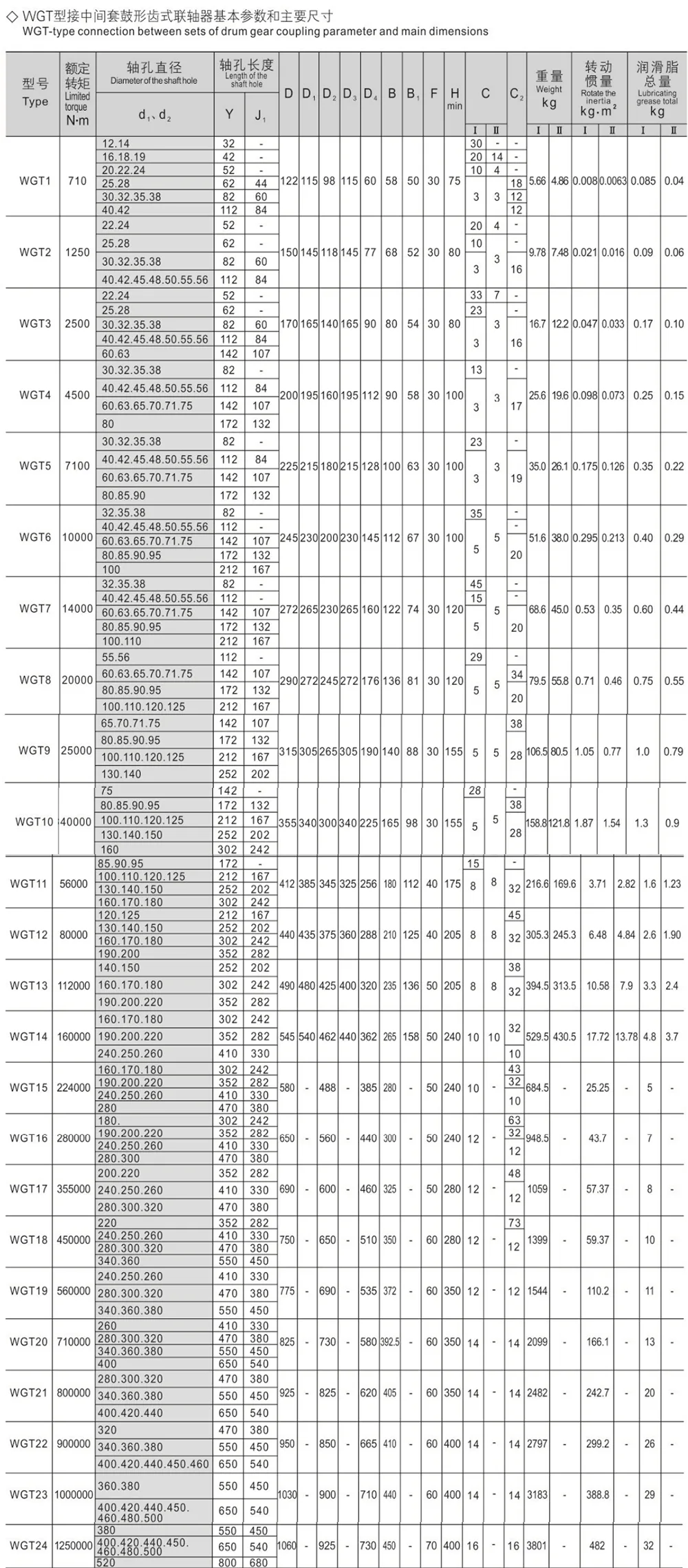

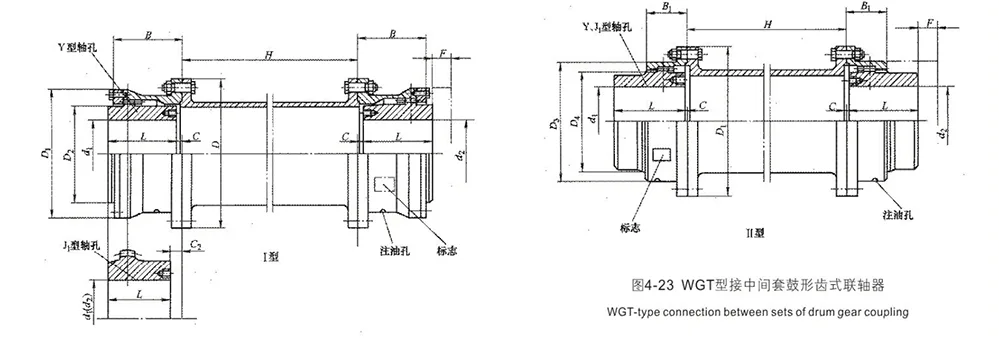

বাসস্থানের আকারের মধ্যে WGT-টাইপ সংযোগ, অনুষ্ঠানের দীর্ঘ-দূরত্বের সংযোগের জন্য উপযুক্ত, চিত্র 4-23-এ দেখানো কাঠামোগত ধরণের মৌলিক পরামিতি এবং সারণি 4-23-এ প্রধান মাত্রা, গ্রহণযোগ্য গতি এবং মধ্যম সেটগুলির গুণমান, জড়তার মুহূর্ত এবং জড়তার মুহূর্ত সারণী 4-24-এ দেখানো হয়েছে।

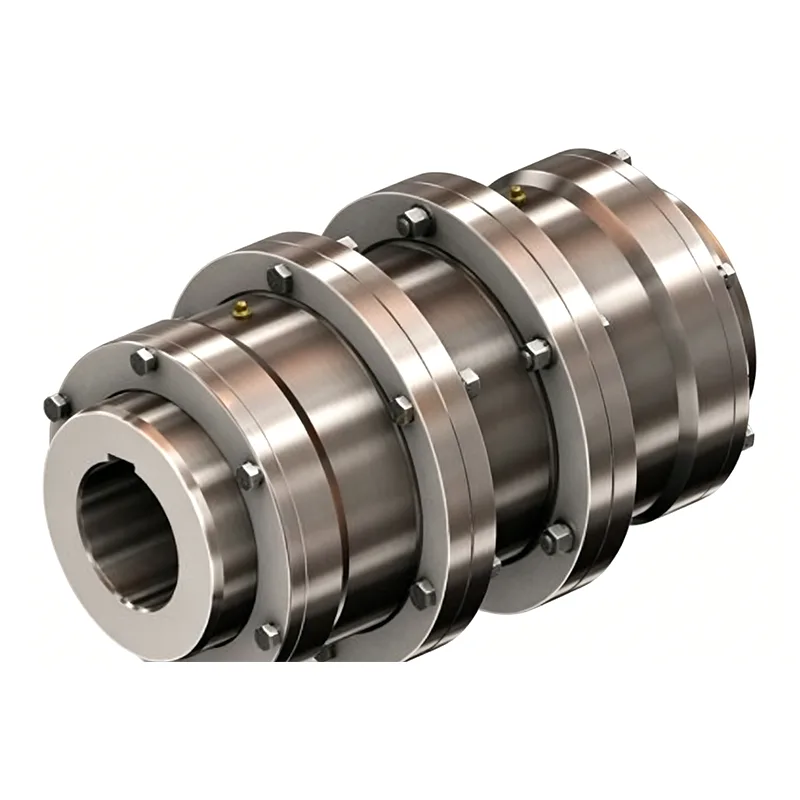

মধ্যবর্তী হাতা সঙ্গে WGT টাইপ ড্রাম গিয়ার কাপলিং

ইন্টারমিডিয়েট স্লিভের সাথে WGT টাইপ ড্রাম গিয়ার কাপলিং বিশেষভাবে দীর্ঘ-স্প্যান এবং দীর্ঘ-দূরত্বের ট্রান্সমিশন পরিস্থিতির জন্য তৈরি করা হয়েছে, এই পণ্যটি সূক্ষ্ম কারুকাজ এবং নির্ভরযোগ্য মানের সাথে মূল নির্মাতাদের দ্বারা বিস্তৃতভাবে তৈরি করা হয়েছে।

এটি উচ্চ-শক্তির খাদ ইস্পাত থেকে অবিকল নকল করা হয়েছে এবং এর গিয়ার দাঁতগুলি উচ্চ-ফ্রিকোয়েন্সি quenching দ্বারা চিকিত্সা করা হয়। উচ্চ কঠোরতা, ভাল দৃঢ়তা, চমৎকার প্রভাব প্রতিরোধ এবং পরিধান প্রতিরোধের বৈশিষ্ট্যযুক্ত, এটি সুপার বড় টর্ক সহ্য করতে পারে এবং ভারী লোড অপারেশনের অধীনে বিকৃত বা ক্ষতি করা সহজ নয়। সমন্বিত মধ্যবর্তী হাতা কাঠামো গ্রহণ করা, এটি বড় খাদ দূরত্বের সাথে সংযোগ এবং সরঞ্জাম ইনস্টলেশনের জন্য উপযুক্ত। এটিতে সংক্ষিপ্ত এবং কম্প্যাক্ট সামগ্রিক বিন্যাস এবং জড়তার ছোট মুহূর্ত রয়েছে, স্থিতিশীল এবং কম-আওয়াজ ট্রান্সমিশন উপলব্ধি করে।

আমরা সম্পূর্ণ স্পেসিফিকেশনের সম্পূর্ণ পরিসীমা প্রদান করি এবং প্রয়োজন অনুযায়ী কাস্টমাইজড প্রক্রিয়াকরণকে সমর্থন করি। খনন, ধাতুবিদ্যা, কনভেয়িং সরঞ্জাম, নির্মাণ যন্ত্রপাতি, বৈদ্যুতিক শক্তি এবং ভারী শিল্প ক্ষেত্রে দীর্ঘ-দূরত্বের পাওয়ার ট্রান্সমিশন সিস্টেমে ব্যাপকভাবে প্রয়োগ করা হয়, এটি দীর্ঘ-দূরত্বের ট্রান্সমিশন সরঞ্জামগুলির জন্য একটি আদর্শ ম্যাচিং ট্রান্সমিশন উপাদান হিসাবে উচ্চ ট্রান্সমিশন দক্ষতা এবং দীর্ঘ পরিষেবা জীবনকে গর্বিত করে।

১। গুণমান এবং জড়তার মুহূর্ত হল Y টাইপের সবচেয়ে বড় অক্ষের গর্তের দৈর্ঘ্য দ্বারা গণনা করা অনুমান, মধ্যম সেটটি গণনা করে না।

2। পরের পৃষ্ঠায় ঘোরানোর গতি দেখতে দিন। সমালোচনামূলক ঘূর্ণন গতি মধ্যম সেটের দৈর্ঘ্য এবং ওজন দ্বারা পরীক্ষা করা উচিত।

FAQ

- প্রশ্ন 1: GIICLZ এবং WGT গিয়ার কাপলিং এর মধ্যে প্রযোজ্য পরিস্থিতিতে মূল পার্থক্য কী, উভয়ই একটি মধ্যবর্তী কাঠামো বৈশিষ্ট্যযুক্ত?

A1: উভয় পণ্যই প্রাথমিকভাবে দীর্ঘ-দূরত্ব, বড়-স্প্যান পাওয়ার ট্রান্সমিশনের জন্য ডিজাইন করা হয়েছে; যাইহোক, তাদের কাঠামোগত নকশা বিভিন্ন নির্দিষ্ট পরিস্থিতিতে জন্য অপ্টিমাইজ করা হয়. GIICLZ হল একটি মধ্যবর্তী-শ্যাফ্ট টাইপ ন্যারো-প্রোফাইল ড্রাম-গিয়ার কাপলিং। এটিতে একটি ছোট দাঁতের পিচ, রেডিয়াল স্থানচ্যুতির জন্য একটি ছোট ভাতা, নিম্ন ঘূর্ণন জড়তা এবং আরও কমপ্যাক্ট কাঠামো রয়েছে। এটি ভারী-শুল্ক ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য সবচেয়ে উপযুক্ত যেখানে সমাক্ষীয় প্রান্তিককরণ তুলনামূলকভাবে ভাল তবে শ্যাফ্ট দূরত্ব উল্লেখযোগ্য। WGT হল একটি মধ্যবর্তী-হাতা ধরনের ড্রাম-গিয়ার কাপলিং। এটি একটি এক-টুকরা মধ্যবর্তী হাতা কাঠামো ব্যবহার করে, যার ফলে একটি ক্লিনার সামগ্রিক বিন্যাস এবং উন্নত স্থায়িত্ব পাওয়া যায়। এটি অতি-বড় স্প্যান, সরঞ্জাম ইউনিটের মধ্যে উল্লেখযোগ্য ব্যবধান, এবং জটিল অপারেটিং অবস্থার সাথে জড়িত দীর্ঘ-দূরত্বের পাওয়ার ট্রান্সমিশন পরিস্থিতির জন্য আরও উপযুক্ত।

- প্রশ্ন 2: মধ্যবর্তী কাঠামোর সাথে সজ্জিত গিয়ার কাপলিংগুলির টর্ক ক্ষমতা পরিসীমা এবং সংক্রমণ সুবিধাগুলি কী কী?

A2: GIICLZ মডেলটি 400 N·m থেকে 4,500,000 N·m পর্যন্ত একটি আল্ট্রা-ওয়াইড টর্ক পরিসীমা পরিচালনা করতে সক্ষম—যার ফলে ভারী-শিল্প এবং ভারী-শুল্ক ট্রান্সমিশন প্রয়োজনীয়তাগুলির অধিকাংশই কভার করে। উভয় পণ্যই উচ্চ-মানের ইস্পাত ব্যবহার করে তৈরি করা হয়, অবিচ্ছেদ্যভাবে নকল করা হয় এবং তাদের দাঁতের উপরিভাগে উচ্চ-ফ্রিকোয়েন্সি ইন্ডাকশন শক্ত হয়ে যায়। এই প্রক্রিয়াটি যথেষ্ট শক্ততার সাথে মিলিত উচ্চ পৃষ্ঠের কঠোরতা নিশ্চিত করে, প্রভাব, পরিধান এবং বিকৃতির ব্যতিক্রমী প্রতিরোধের সাথে কাপলিংকে সমৃদ্ধ করে। তদ্ব্যতীত, তারা সহজাত বহু-মাত্রিক স্থানচ্যুতি ক্ষতিপূরণ ক্ষমতার অধিকারী, যা তাদের কার্যকরভাবে সরঞ্জাম ইনস্টলেশন ত্রুটি এবং অপারেশনাল বিকৃতিগুলি অফসেট করতে দেয়। এটি উল্লেখযোগ্যভাবে ট্রান্সমিশন লস হ্রাস করে এবং দীর্ঘমেয়াদী, সম্পূর্ণ-লোড, ভারী-শুল্ক অপারেশনের জন্য তাদের আদর্শভাবে উপযুক্ত করে তোলে।

- প্রশ্ন 3: কেন GIICLZ এবং WGT গিয়ার কাপলিংগুলি দীর্ঘ-দূরত্বের পাওয়ার ট্রান্সমিশন অ্যাপ্লিকেশনগুলির জন্য পছন্দের পছন্দ?

A3: প্রচলিত কাপলিংগুলিতে একটি মধ্যবর্তী সংযোগ কাঠামোর অভাব রয়েছে এবং শুধুমাত্র ছোট শ্যাফ্ট দূরত্বের সাথে সংযোগ সরঞ্জামগুলির জন্য উপযুক্ত। দূর-দূরত্বের ইনস্টলেশনগুলিতে, তারা উল্লেখযোগ্য সমাক্ষীয় বিভ্রান্তি, ট্রান্সমিশন কম্পন, অপর্যাপ্ত টর্ক ট্রান্সমিশন এবং বিকৃতি এবং ফ্র্যাকচারের উচ্চ সংবেদনশীলতার মতো সমস্যাগুলির ঝুঁকিতে থাকে। GIICLZ (ইন্টারমিডিয়েট-শ্যাফ্ট স্ট্রাকচার) এবং WGT (ইন্টারমিডিয়েট-স্লিভ স্ট্রাকচার) মডেলগুলি বিশেষভাবে বৃহৎ শ্যাফ্ট দূরত্ব জড়িত অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়েছে। তারা কম ঘূর্ণায়মান জড়তা বৈশিষ্ট্য এবং মসৃণ, শব্দ-মুক্ত পাওয়ার ট্রান্সমিশন নিশ্চিত করে। উপরন্তু, তারা অক্ষীয়, রেডিয়াল, এবং কৌণিক মিসলাইনমেন্টের জন্য ক্ষতিপূরণের জন্য চমৎকার ক্ষমতার অধিকারী। এই বৈশিষ্ট্যগুলি কার্যকরভাবে সাধারণ শিল্পের চ্যালেঞ্জগুলি সমাধান করে - যেমন সরঞ্জামের ভিত্তি নিষ্পত্তি, ফ্রেম বিকৃতি, এবং ইনস্টলেশন মিসলাইনমেন্ট-এগুলি দীর্ঘ-দূরত্বের, ভারী-শুল্ক পাওয়ার ট্রান্সমিশনের জন্য পছন্দের বিশেষ উপাদান তৈরি করে৷

- প্রশ্ন 4: এই ধরণের দূর-দূরত্বের গিয়ার কাপলিং এর জন্য সিলিং কার্যকারিতা এবং রুটিন রক্ষণাবেক্ষণের সহজতা কীভাবে তুলনা করে?

A4: পণ্যটিতে একটি উচ্চ-নির্ভুল সিলিং কাঠামো রয়েছে যা ধুলো প্রবেশ এবং গ্রীস ফুটো উভয়ের বিরুদ্ধে দ্বৈত সুরক্ষা প্রদান করে, এটিকে উচ্চ ধুলোর মাত্রা এবং আর্দ্রতা দ্বারা চিহ্নিত করা চাহিদাপূর্ণ এবং জটিল অপারেটিং পরিবেশের জন্য উপযুক্ত করে তোলে—যেমন খনির, ধাতুবিদ্যা, নির্মাণ সামগ্রী এবং আউটডোর অ্যাপ্লিকেশনগুলিতে পাওয়া যায়। এর দৃঢ় সামগ্রিক নির্মাণ অত্যন্ত পরিধান-প্রতিরোধী, টেকসই, এবং ক্ষতি প্রতিরোধী, রক্ষণাবেক্ষণের জন্য ঘন ঘন উত্পাদন বন্ধ করার প্রয়োজনীয়তা দূর করে। রুটিন রক্ষণাবেক্ষণের জন্য শুধুমাত্র তৈলাক্তকরণ অবস্থা এবং সীল অখণ্ডতার পর্যায়ক্রমিক চেক প্রয়োজন, যার ফলে দীর্ঘমেয়াদী অপারেশনাল খরচ উল্লেখযোগ্যভাবে হ্রাস পায় এবং সরঞ্জাম ডাউনটাইমের সাথে সম্পর্কিত ক্ষতি কমিয়ে দেয়। এটি যুগলটিকে 24 ঘন্টা অবিচ্ছিন্ন, উচ্চ-তীব্রতা উত্পাদন পরিবেশের জন্য আদর্শভাবে উপযুক্ত করে তোলে।
