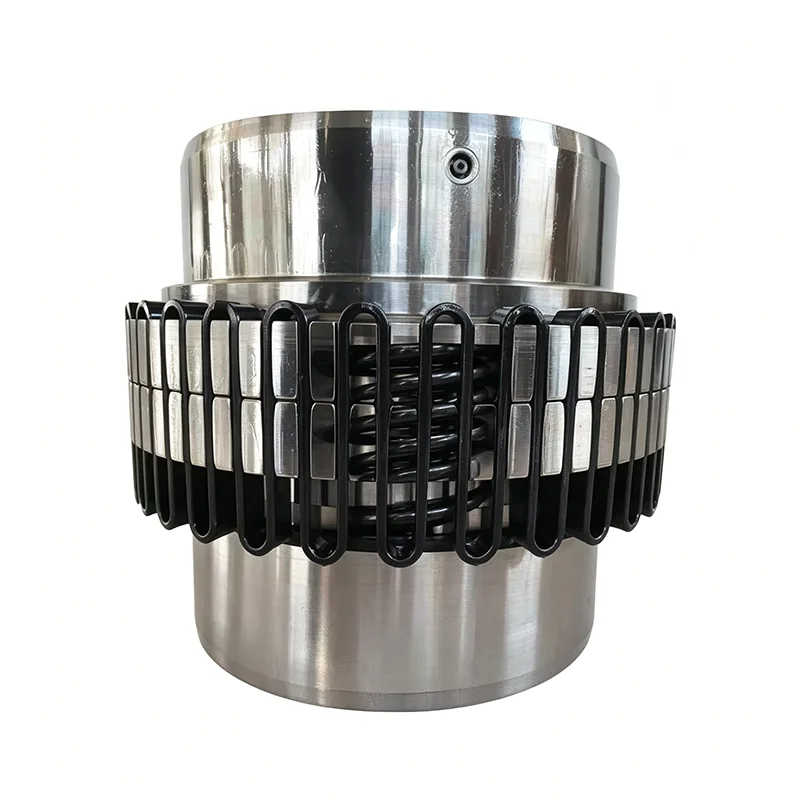

জেএস সিরিজ সার্পেন্টাইন স্প্রিং কাপলিং

জেএস সিরিজ সার্পেন্টাইন স্প্রিং কাপলিং একটি উচ্চ-কর্মক্ষমতা, পরিবর্তনশীল-কঠিনতা ইলাস্টিক মেটাল ট্রান্সমিশন উপাদান উপস্থাপন করে। এটি একটি উন্নত আপগ্রেড পণ্য হিসাবে কাজ করে, বিশেষত মাঝারি-থেকে-উচ্চ-গতি, ভারী-শুল্ক অপারেটিং পরিবেশে অ ধাতব ইলাস্টিক কাপলিংগুলি প্রতিস্থাপন করার জন্য ডিজাইন করা হয়েছে। রাবার বা নাইলন থেকে তৈরি নমনীয় কাপলিং-এর বিপরীতে যা বার্ধক্য প্রবণ উপাদান-এই পণ্যটি পচনশীল অ ধাতব পদার্থকে পরিহার করে। পরিবর্তে, এটি এর মূল ইলাস্টিক টর্ক-ট্রান্সমিটিং উপাদান হিসাবে উচ্চ-শক্তির সার্পেন্টাইন স্প্রিং স্ট্রিপগুলির উপর নির্ভর করে, স্প্রিংসের স্থিতিস্থাপক বিকৃতিকে ব্যবহার করে শক শোষণ করে এবং অনুরণন প্রতিরোধ করে। সম্পূর্ণ সমাবেশে দুটি কাপলিং অর্ধেক, একটি প্রতিরক্ষামূলক কভার হাউজিং, সিলিং রিং এবং সর্পেন্টাইন স্প্রিং স্ট্রিপ থাকে। কাপলিং এর গিয়ার স্লটগুলির মধ্যে স্প্রিং স্ট্রিপগুলির ইন্টারলকিং এনগেজমেন্টের মাধ্যমে পাওয়ার ট্রান্সমিশন অর্জন করা হয়, যার ফলে নমনীয় কাপলিংগুলির বাফারিং এবং ক্ষতিপূরণ ক্ষমতার সাথে অনমনীয় কাপলিংগুলির উচ্চ ট্রান্সমিশন দক্ষতা একত্রিত হয়।

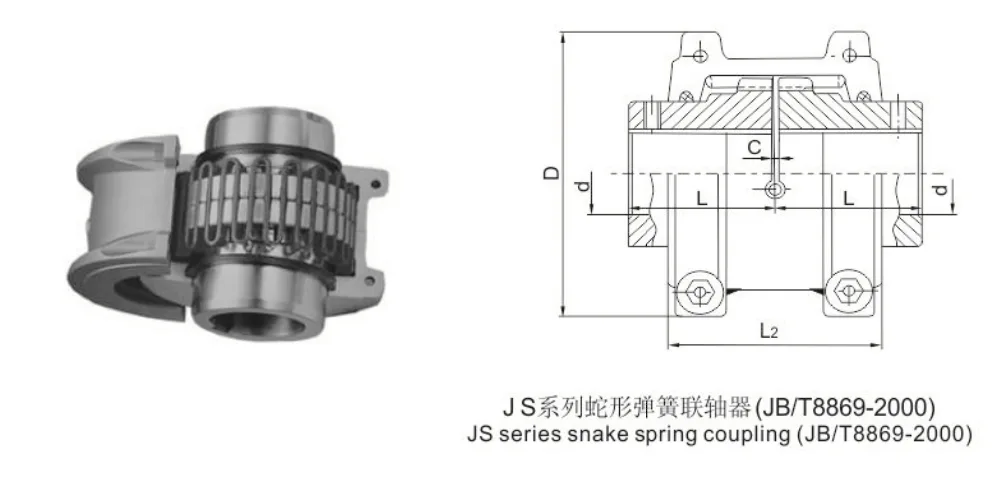

কাঠামোগত উপাদান

- সম্পূর্ণ স্ট্যান্ডার্ড অ্যাসেম্বলি: একটি পূর্ণ ইউনিটে দুটি কাপলিং অর্ধাংশ, বাইরের প্রতিরক্ষামূলক আবাসনের দুটি অংশ, দুটি ডাস্ট-প্রুফ সিলিং রিং এবং সর্পেন্টাইন স্প্রিং স্ট্রিপ রয়েছে। যন্ত্রাংশের মোট সংখ্যা সমতুল্য লোড ক্ষমতা সহ অন্যান্য ভারী-শুল্ক সংযোগের তুলনায় উল্লেখযোগ্যভাবে কম, যার ফলে ব্যর্থতার হার কম।

- এক্সক্লুসিভ অক্ষীয় টর্ক ট্রান্সমিশন স্ট্রাকচার: সর্পেন্টাইন স্প্রিং স্ট্রিপগুলি অক্ষীয়ভাবে ঢোকানো হয় এবং দুটি কাপলিং অর্ধের গিয়ার স্লটের মধ্যে বসে থাকে। টর্ক ট্রান্সমিশন স্প্রিংসের বিপরীতে গিয়ার স্লটের ফ্ল্যাঙ্কগুলির দ্বারা প্রয়োগ করা অভিন্ন চাপ দ্বারা চালিত হয়; এটি শক্তিগুলির একটি সুষম বন্টন নিশ্চিত করে, যার ফলে স্থানীয় চাপের ঘনত্ব প্রতিরোধ করে যা কাঠামোগত ব্যর্থতার দিকে পরিচালিত করতে পারে।

- আবদ্ধ প্রতিরক্ষামূলক নকশা: কাপলিংটিতে সিলিং রিংগুলির সাথে যুক্ত একটি বিভক্ত-টাইপের বাইরের হাউজিং বৈশিষ্ট্য রয়েছে। এই নকশাটি কেবল স্প্রিং স্ট্রিপগুলির অবস্থানকে সুরক্ষিত করে না বরং কার্যকরভাবে এনগেজমেন্ট জোনে বাহ্যিক ধূলিকণা এবং আর্দ্রতার প্রবেশকে প্রতিরোধ করে, যার ফলে স্প্রিং স্ট্রিপ এবং গিয়ার স্লট গঠন উভয়ই সুরক্ষিত থাকে এবং দৈনন্দিন পরিধান কমিয়ে দেয়।

অপারেটিং নীতি

জেএস সিরিজ সার্পেন্টাইন স্প্রিং কাপলিং গিয়ার স্লট এবং স্প্রিং স্ট্রিপগুলির মধ্যে সংকোচনমূলক মিথস্ক্রিয়ার উপর ভিত্তি করে একটি পরিবর্তনশীল-কঠিনতা ট্রান্সমিশন লজিক নিয়োগ করে। অপারেশন চলাকালীন, কাপলিং গতিশীলভাবে তার বাফারিং তীব্রতা সামঞ্জস্য করতে পারে, যার ফলে কম্পন এবং অনুরণনের মতো ট্রান্সমিশন সিস্টেমের মধ্যে সাধারণ সমস্যাগুলিকে মৌলিকভাবে হ্রাস করা যায়।

- স্ট্যান্ডার্ড পাওয়ার ট্রান্সমিশন লজিক: ড্রাইভিং শ্যাফ্ট এবং চালিত শ্যাফ্ট প্রতিটি প্রান্তে সংশ্লিষ্ট অর্ধ-কাপলিং এর মাধ্যমে মিলিত হয়। ড্রাইভিং-সাইড গিয়ার স্লটগুলির পাশের দেয়ালগুলি সর্প স্প্রিংসের উপর একটি পরিধিমূলক বল প্রয়োগ করে; এই স্প্রিং উপাদানগুলির স্থিতিস্থাপক বিকৃতির মাধ্যমে, চালিত দিকটি সিঙ্ক্রোনাসভাবে ঘোরাতে চালিত হয়, যার ফলে টর্কের সংক্রমণ সম্পন্ন হয়।

- উচ্চ-দক্ষতা শক শোষণ এবং কম্পন দমন প্রক্রিয়া: সরঞ্জাম শুরু, বন্ধ, বা লোড ওঠানামার সময়, সার্পেন্টাইন স্প্রিংসগুলি পর্যায়ক্রমে লোড দ্বারা প্ররোচিত কম্পনগুলিকে হ্রাস করার জন্য অভিযোজিত স্থিতিস্থাপক বিকৃতির মধ্য দিয়ে যায়, যার ফলে সমগ্র সংক্রমণ ব্যবস্থাকে একটি অবস্থায় প্রবেশ করা থেকে বাধা দেয়। পণ্যটি একটি গড় স্যাঁতসেঁতে এবং কম্পন হ্রাসের হার 36% ছাড়িয়েছে, যা শক-শোষণকারী কর্মক্ষমতা সরবরাহ করে যা স্ট্যান্ডার্ড ইলাস্টিক কাপলিংকে ছাড়িয়ে যায়।

- পরিবর্তনশীল দৃঢ়তা লোড অবস্থার সাথে খাপ খাইয়ে নেওয়া: প্রেরিত ঘূর্ণন সঁচারক বল এর মাত্রা পরিবর্তিত হওয়ার সাথে সাথে, বসন্ত উপাদানগুলির স্থিতিস্থাপক বিকৃতির মাত্রা অনুরূপভাবে পরিবর্তিত হয়, স্বয়ংক্রিয়ভাবে সংযোগের সামগ্রিক কঠোরতা সামঞ্জস্য করে। এই নকশাটি কার্যকরভাবে ভারী লোডের অধীনে শক্তিশালী লোড-ভারিং ক্ষমতা সহ হালকা লোডের অধীনে কার্যক্ষম মসৃণতাকে ভারসাম্যপূর্ণ করে, এটি ওঠানামা লোডের অবস্থার সাথে জড়িত অ্যাপ্লিকেশনগুলির জন্য আদর্শভাবে উপযুক্ত করে তোলে।

উপাদান কনফিগারেশন এবং সেবা জীবন

মূল ইলাস্টিক উপাদানগুলি বিশেষভাবে কাস্টমাইজড স্প্রিং স্টিল থেকে তৈরি করা হয়, একটি বহু-পর্যায়ের তাপ চিকিত্সা প্রক্রিয়ার মাধ্যমে শক্তিশালী করা হয়। এই পদ্ধতিটি অ-ধাতব ইলাস্টিক উপাদানগুলির সাথে যুক্ত সাধারণ শিল্পের ব্যথার পয়েন্টগুলিকে কার্যকরভাবে সমাধান করে- যেমন বার্ধক্যজনিত সংবেদনশীলতা, ক্লান্তি ব্যর্থতা এবং দুর্বল উচ্চ-তাপমাত্রা প্রতিরোধের।

- উচ্চ-মানের স্প্রিং কাঁচামাল: সর্পেন্টাইন স্প্রিং উপাদানগুলি নির্বাচিত, শিল্প-গ্রেড স্প্রিং স্টিল বিলেট থেকে তৈরি করা হয়। এই উপকরণগুলির প্রসার্য শক্তি, ক্লান্তি প্রতিরোধের, এবং কঠোরতা সবই সর্বোচ্চ শিল্পের মানগুলি পূরণ করে তা নিশ্চিত করার জন্য নির্ভুল চিকিত্সাগুলির একটি বিস্তৃত সিরিজের মধ্য দিয়ে যায় - যার মধ্যে শমন এবং টেম্পারিং রয়েছে৷

- দীর্ঘস্থায়ী স্থায়িত্ব এবং ন্যূনতম পরিধান: ধাতব স্প্রিং বডি বার্ধক্য, শক্ত হয়ে যাওয়া বা ক্ষয়কারী ক্র্যাকিংয়ের মতো সমস্যা থেকে প্রতিরোধী এবং চরম উচ্চ বা নিম্ন-তাপমাত্রা অপারেটিং পরিবেশ দ্বারা প্রভাবিত হয় না। নন-মেটালিক ইলাস্টিক কাপলিং (যেমন, রাবার বা নাইলনের তৈরি) তুলনায়, এই ডিজাইনটি উল্লেখযোগ্যভাবে বর্ধিত সামগ্রিক পরিষেবা জীবন প্রদান করে।

- জটিল বিকল্প লোডগুলির সাথে অভিযোজনযোগ্যতা: JS সিরিজ সার্পেন্টাইন স্প্রিং কাপলিংটি ঘন ঘন স্টার্ট-স্টপ চক্র, দ্বিমুখী শক লোড এবং উচ্চ-গতির পারস্পরিক বিকৃতির দীর্ঘস্থায়ী এক্সপোজার সহ্য করার জন্য ইঞ্জিনিয়ার করা হয়েছে। এমনকি উচ্চ-লোড, বিকল্প-স্ট্রেস পরিবেশের মধ্যে ক্রমাগত কাজ করার সময়, এটি স্থিতিশীল যান্ত্রিক কর্মক্ষমতা বজায় রাখে এবং ইলাস্টিক অবক্ষয়ের জন্য ন্যূনতম সংবেদনশীলতা প্রদর্শন করে।

ট্রান্সমিশন কর্মক্ষমতা এবং নিরাপত্তা বৈশিষ্ট্য

- আল্ট্রা-হাই ট্রান্সমিশন দক্ষতা: গিয়ার স্লট এবং স্প্রিং উপাদানগুলির মধ্যে একটি পৃষ্ঠ-সংযোগ ট্রান্সমিশন প্রক্রিয়া ব্যবহার করে, কাপলিং শক্তির ক্ষতি কমিয়ে দেয়। এর সামগ্রিক ট্রান্সমিশন দক্ষতা 99.47% পর্যন্ত পৌঁছতে পারে, শক্তি ব্যবহারের হার সরবরাহ করে যা বর্তমানে উপলব্ধ বেশিরভাগ নমনীয় ট্রান্সমিশন কাপলিংকে ছাড়িয়ে যায়।

- দ্বিমুখী ওভারলোড সুরক্ষা: স্বল্প-মেয়াদী ওভারলোড বাফারিং ক্ষমতা বৈশিষ্ট্যযুক্ত, একটি চূড়ান্ত লোড ক্ষমতা রেট করা টর্কের দ্বিগুণ পর্যন্ত পৌঁছায়। এটি অনায়াসে তাত্ক্ষণিক পিক লোডগুলিকে শোষণ করতে দেয়, যার ফলে আকস্মিক ওভারলোডের কারণে বিপর্যয়মূলক ব্যর্থতাগুলি - যেমন শ্যাফ্ট ভেঙে যাওয়া বা গিয়ারের দাঁত ভেঙে যাওয়া - প্রতিরোধ করে৷

- মাল্টি-ডাইমেনশনাল মিসালাইনমেন্ট ক্ষতিপূরণ: এর সার্পেন্টাইন স্প্রিংসের মাল্টি-ডিরেকশনাল ডিফরমেশন বৈশিষ্ট্যগুলিকে কাজে লাগিয়ে, কাপলিং একই সাথে অক্ষীয়, রেডিয়াল এবং কৌণিক ইনস্টলেশন মিসলাইনমেন্টের জন্য ক্ষতিপূরণ দিতে পারে। এটি শ্যাফ্ট সমঅক্ষীয়তা সম্পর্কিত ইনস্টলেশন থ্রেশহোল্ডকে কমিয়ে দেয়, এটি বিদ্যমান সরঞ্জামগুলিতে একীকরণের জন্য আদর্শভাবে উপযুক্ত করে তোলে যেখানে প্রান্তিককরণ বিচ্যুতিগুলি আদর্শ সহনশীলতা অতিক্রম করতে পারে।

সমাবেশ এবং রক্ষণাবেক্ষণের সুবিধা

- কমপ্যাক্ট এবং লাইটওয়েট স্ট্রাকচার: JS সিরিজের সার্পেন্টাইন স্প্রিং কাপলিং-এ একটি কমপ্যাক্ট ফুটপ্রিন্ট এবং একটি লাইটওয়েট ডিজাইন রয়েছে। একটি প্রদত্ত টর্ক রেটিংয়ের জন্য, এটি অন্যান্য কাপলিং ধরণের তুলনায় উল্লেখযোগ্যভাবে কম ইনস্টলেশন স্থান দখল করে, এটিকে সীমাবদ্ধ বা আবদ্ধ ট্রান্সমিশন সিস্টেমের মধ্যে ব্যবহারের জন্য পুরোপুরি উপযুক্ত করে তোলে।

- সরলীকৃত সমাবেশ এবং বিচ্ছিন্নকরণ: প্রতিটি কাপলিং ইউনিট শুধুমাত্র 2 থেকে 4টি বসন্ত উপাদান ব্যবহার করে, একটি সহজ এবং স্বজ্ঞাত সমাবেশ/বিচ্ছিন্নকরণ ক্রম নিশ্চিত করে। ডায়াফ্রাম বা গিয়ার-টাইপ কাপলিংগুলির তুলনায়, পরিদর্শন এবং উপাদান প্রতিস্থাপনের সাথে জড়িত জটিলতা এবং অসুবিধা ব্যাপকভাবে হ্রাস পেয়েছে।

- কম ফ্রিকোয়েন্সি রুটিন রক্ষণাবেক্ষণ: ধাতব স্প্রিংগুলির ঘন ঘন প্রতিস্থাপনের প্রয়োজন হয় না, যখন সিল করা আবাসন কাঠামো কার্যকরভাবে অভ্যন্তরীণ উপাদানগুলিকে রক্ষা করে। রুটিন রক্ষণাবেক্ষণ হাউজিং এর বেঁধে রাখা অবস্থা এবং তৈলাক্তকরণ স্তরের পর্যায়ক্রমিক চেকের মধ্যে সীমাবদ্ধ, যা সাধারণত অন্যান্য কাপলিং ধরণের দ্বারা প্রয়োজনীয় ইলাস্টিক পরিধানের অংশগুলির পর্যায়ক্রমিক প্রতিস্থাপনের প্রয়োজনীয়তা দূর করে।

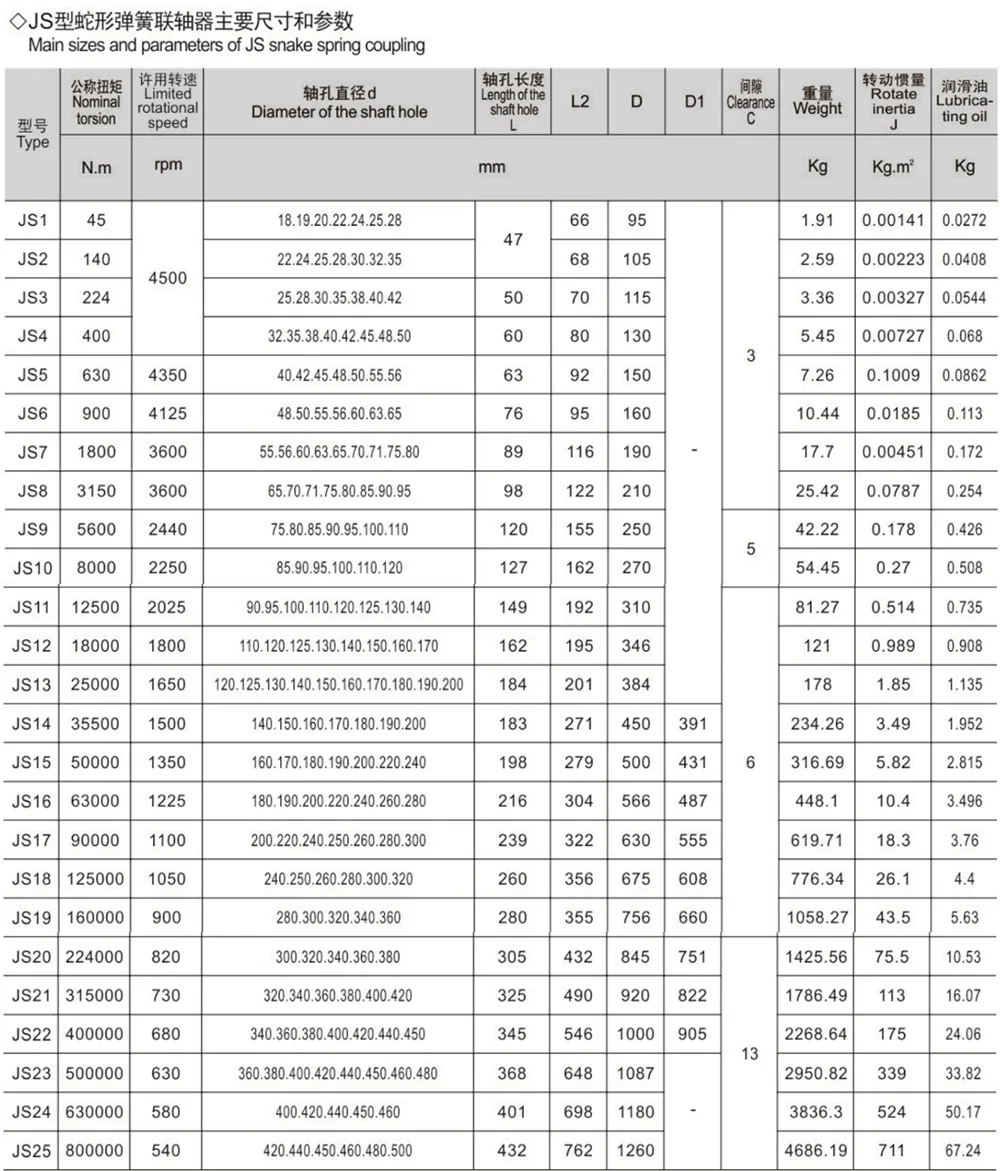

দ্রষ্টব্য: 1. আপনি শ্যাফ্ট হোল (GB/T 3852) নির্বাচন করার সময় আমাদের প্রযুক্তি বিভাগের সাথে পরামর্শ করুন। 2. কোন গর্ত অবস্থা হিসাবে ওজন এবং ঘূর্ণন জড়তা গণনা.
