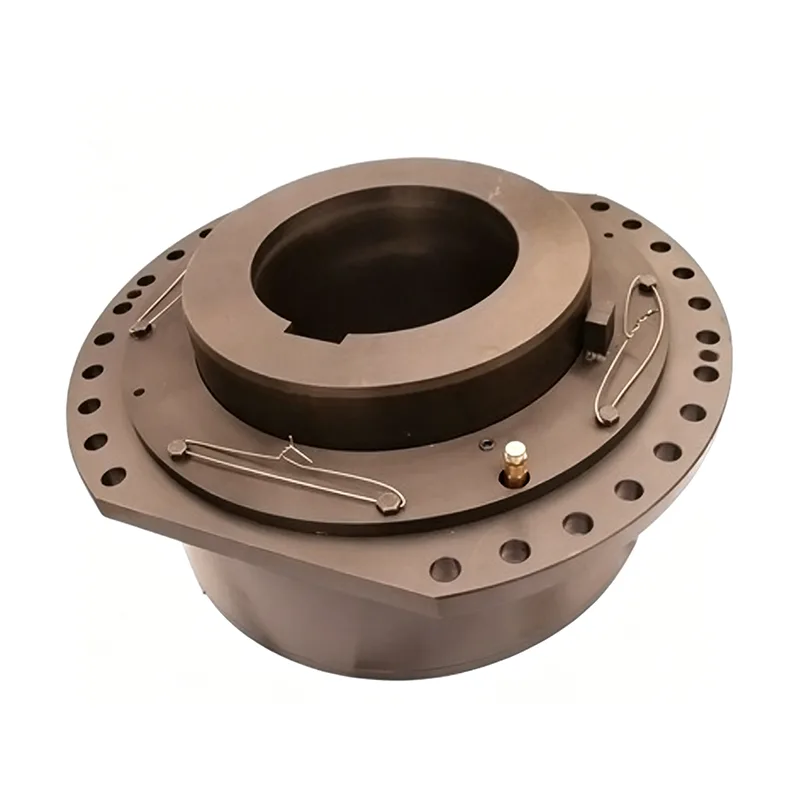

গোলাকার রোলার কাপলিং

গোলাকার রোলার কাপলিং একটি বিশেষ ট্রান্সমিশন উপাদান যা বিশেষভাবে ক্রেন উত্তোলন প্রক্রিয়ার ড্রাম ড্রাইভ সিস্টেমে জটিল ব্যথার পয়েন্টগুলিকে মোকাবেলা করার জন্য তৈরি করা হয়েছে। এটি কার্যকরভাবে প্রথাগত গিয়ার কাপলিং, ওপেন গিয়ার ড্রাইভ এবং আর্টিকুলেটেড শ্যাফ্ট স্ট্রাকচারের অন্তর্নিহিত অসংখ্য ত্রুটির প্রতিকার করে। টর্ক প্রেরণের জন্য গোলাকার রোলারের নমনীয় মেশিংয়ের উপর নির্ভর করে, পণ্যটি সহজাতভাবে স্ব-সারিবদ্ধ ভারবহন বৈশিষ্ট্য ধারণ করে, যা এটিকে সরঞ্জামের মধ্যে কৌণিক মিসলাইনমেন্টের সাথে স্বয়ংক্রিয়ভাবে মানিয়ে নিতে দেয়। এর কাঠামোগত বিন্যাস কমপ্যাক্ট এবং লাইটওয়েট, এটি নিশ্চিত করে যে এটি ট্রলি মেকানিজমের মধ্যে কোনও অতিরিক্ত স্থান দখল করে না। এটি আদর্শভাবে কম-গতি, ভারী-লোড, এবং ড্রাম-চালিত অপারেটিং অবস্থার জন্য উপযুক্ত, যা উত্তোলন সরঞ্জামের সাধারণ; উপরন্তু, এটি প্যারামিটার কভারেজের বিস্তৃত পরিসর অফার করে এবং স্থিতিশীল, নির্ভরযোগ্য অপারেশন নিশ্চিত করে।

ঐতিহ্যগত ক্রেন কাপলিং স্ট্রাকচারের সুবিধা এবং অসুবিধাগুলির তুলনা

ক্রেন উত্তোলন পদ্ধতিতে রিডুসার আউটপুট শ্যাফ্ট এবং ড্রামের মধ্যে সংক্রমণ সংযোগে, ঐতিহ্যগত নকশা সাধারণত ডিস্ক-টাইপ গিয়ার কাপলিং, ওপেন গিয়ার ড্রাইভ, বা ফিক্সড-অক্ষ এবং ভাসমান-অক্ষ আর্টিকুলেটেড শ্যাফ্ট সংযোগ ব্যবহার করে। এই কাঠামোগত ধরনগুলির প্রত্যেকটি স্বতন্ত্র অপারেশনাল ত্রুটিগুলি উপস্থাপন করে যা সরঞ্জাম রক্ষণাবেক্ষণ এবং কাঠামোগত বিন্যাসের নমনীয়তাকে বাধা দেয়।

- ডিস্ক-টাইপ মাল্টি-প্লেট গিয়ার কাপলিংস (ছোট থেকে মাঝারি আকারের ক্রেনের জন্য): একটি কমপ্যাক্ট সামগ্রিক কাঠামো এবং উচ্চ একীকরণের প্রস্তাব করার সময়, তাদের জটিল জ্যামিতির ফলে উচ্চ উত্পাদন খরচ এবং উল্লেখযোগ্য প্রক্রিয়াকরণের অসুবিধা হয়। তদ্ব্যতীত, তাদের যথেষ্ট স্ব-ওজন ছোট থেকে মাঝারি আকারের ক্রেনগুলির জন্য হালকা নকশার উদ্যোগকে বাধা দেয় এবং পরবর্তী বিচ্ছিন্নকরণ এবং রক্ষণাবেক্ষণ পদ্ধতিগুলি অত্যন্ত অসুবিধাজনক।

- ওপেন গিয়ার ড্রাইভ (ভারী-টনেজ সরঞ্জামের জন্য): প্রাথমিকভাবে 80 টনের বেশি উত্তোলন ক্ষমতা সহ ক্রেনে ব্যবহার করা হয়, এই কনফিগারেশনটি দুই-পর্যায়ের গতি হ্রাস করতে সক্ষম করে এবং মোটর এবং ড্রামের মধ্যে কেন্দ্রের দূরত্ব বৃদ্ধির অনুমতি দেয়। যদিও গঠনগতভাবে সহজ, গিয়ারের উন্মোচিত প্রকৃতি দুর্বল তৈলাক্ত অবস্থার দিকে পরিচালিত করে; ফলস্বরূপ, গিয়ার দাঁতের পৃষ্ঠগুলি পরিধান এবং দ্রুত ব্যর্থতার জন্য অত্যন্ত সংবেদনশীল, যার ফলে তুলনামূলকভাবে উচ্চ সরঞ্জাম ব্যর্থতার হার হয়।

- ফিক্সড-অক্ষ এবং ভাসমান-অক্ষ আর্টিকুলেটেড শ্যাফ্ট স্ট্রাকচার (লং-শ্যাফ্ট ডিজাইন): এই ডিজাইনগুলি ড্রামের অক্ষীয় মাত্রা হ্রাস করার অনুমতি দেয়, যার ফলে কমপ্যাক্ট ইনস্টলেশন স্পেসগুলি মিটমাট করে। যাইহোক, তারা লং-শ্যাফ্ট অ্যাসেম্বলির ব্যবহার আবশ্যক করে, যা উত্তোলন প্রক্রিয়ার সামগ্রিক স্ব-ওজন বৃদ্ধি করে। অধিকন্তু, গিয়ার সমাবেশ এবং প্রান্তিককরণ স্বাধীনভাবে করা যায় না; disassembly এবং reassembly প্রক্রিয়াগুলি কষ্টকর, যার ফলে কম রক্ষণাবেক্ষণের দক্ষতা হয়।

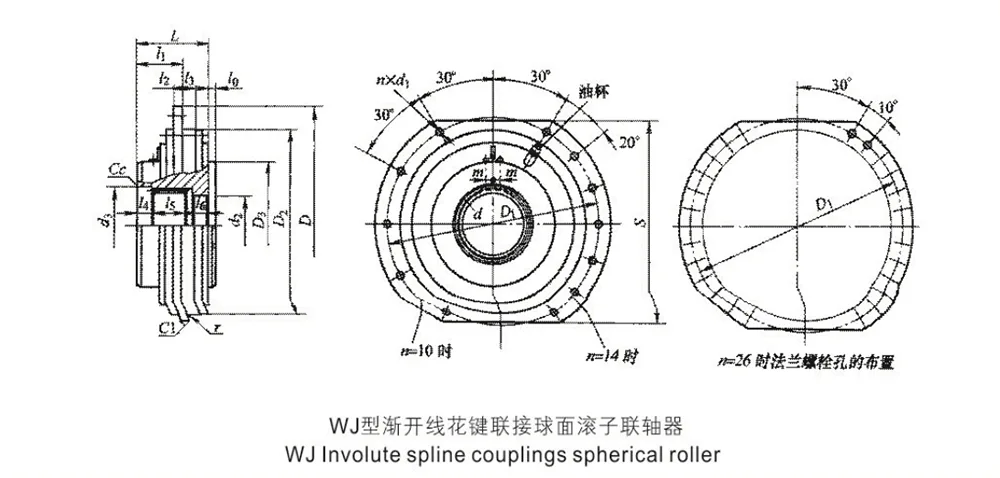

পণ্যের গঠন এবং টর্ক ট্রান্সমিশন নীতি

গোলাকার রোলার কাপলিং একটি স্পষ্টভাবে সংজ্ঞায়িত স্ট্রাকচারাল কম্পোজিশন এবং একটি বৈজ্ঞানিকভাবে ইঞ্জিনিয়ারড টর্ক ট্রান্সমিশন পদ্ধতি বৈশিষ্ট্যযুক্ত। গোলাকার রোলারের নমনীয় মেশিং ব্যবহার করে, এটি টর্ক এবং রেডিয়াল বাহিনী উভয়েরই একযোগে সংক্রমণ অর্জন করে, যার ফলে অপারেশনাল নমনীয়তা উচ্চতর হয়।

- বিস্তৃত স্ট্রাকচারাল কনফিগারেশন: সম্পূর্ণ সমাবেশে প্রাথমিকভাবে মূল উপাদান থাকে যেমন কাপলিং হাল্ভ, বাইরের হাতা, গোলাকার রোলার, ভিতরের আবরণ এবং বাইরের আবরণ। উপাদান বিন্যাস সুবিন্যস্ত-অপ্রয়োজনীয়, জটিল নির্ভুল অংশবিহীন-এর ফলে ব্যর্থতার হার উল্লেখযোগ্যভাবে কম।

- বৃত্তাকার মেশিং টর্ক ট্রান্সমিশন: গোলাকার রোলারগুলি কাপলিং এর পরিধি বরাবর সমানভাবে বিতরণ করা হয়, কাপলিং অর্ধাংশ এবং বাইরের হাতার মধ্যে অবস্থিত অবস্থানের বোরগুলির মধ্যে বসে থাকে। রোলার এবং তাদের নিজ নিজ বোরগুলির মধ্যে ঘনিষ্ঠ-ফিটিং যোগাযোগ এবং সংকোচনমূলক কর্মের মাধ্যমে, কাপলিং টর্ক এবং রেডিয়াল লোড উভয়ের দ্বিমুখী সংক্রমণ অর্জন করে।

- স্ট্যান্ডার্ডাইজড অ্যাসেম্বলি পদ্ধতি: অপারেশন চলাকালীন, একটি কাপলিং অর্ধেক মাউন্ট করা হয় এবং গিয়ারবক্সের আউটপুট শ্যাফ্টে (রিডুসার) সুরক্ষিত করা হয়, যখন বাইরের হাতা উচ্চ-শক্তির বোল্ট ব্যবহার করে তারের দড়ি ড্রামের সাথে দৃঢ়ভাবে সংযুক্ত থাকে। এই কনফিগারেশনটি ট্রান্সমিশনের সময় অভিন্ন লোড বিতরণ নিশ্চিত করে, একটি সুরক্ষিত সংযোগ তৈরি করে যা ঢিলা হওয়ার জন্য অত্যন্ত প্রতিরোধী।

- নমনীয়-গিয়ার ট্রান্সমিশন বৈশিষ্ট্য: সামগ্রিক ট্রান্সমিশন প্রক্রিয়াটি একটি ইলাস্টিক পিন-টাইপ গিয়ার কাপলিং এর সাথে ঘনিষ্ঠভাবে সাদৃশ্যপূর্ণ। এটি শক্ত প্রভাব এবং ঘষিয়া তুলিয়া ফেলিতে সক্ষম পরিধানের সমস্যাগুলিকে কার্যকরভাবে প্রশমিত করার জন্য রোলিং উপাদানগুলির দ্বারা প্রদত্ত নমনীয় বল সংক্রমণের উপর নির্ভর করে যা সাধারণত কঠোর মেশিং সিস্টেমের সাথে যুক্ত।

মূল অপারেশনাল বৈশিষ্ট্য এবং ক্ষতিপূরণ ক্ষমতা

গোলাকার রোলার কাপলিং-এ একটি অন্তর্নিহিত স্ব-সারিবদ্ধ ফাংশন রয়েছে, যা এটিকে সরঞ্জামের মধ্যে অপারেশনাল বিচ্যুতির সাথে স্বয়ংক্রিয়ভাবে মানিয়ে নিতে দেয়। এটি উত্তোলন যন্ত্রপাতির সাধারণ সমস্যাগুলিকে কার্যকরভাবে সমাধান করে - যেমন ইনস্টলেশন মিসলাইনমেন্ট এবং অপারেশনাল ডিফর্মেশন শিফ্ট - এটি দীর্ঘমেয়াদী, ভারী-শুল্ক অপারেশনের জন্য আদর্শভাবে উপযুক্ত করে তোলে।

1. স্ব-সারিবদ্ধ ক্ষতিপূরণ কর্মক্ষমতা: একটি স্ব-সারিবদ্ধ বিয়ারিং-এর অপারেশনাল বৈশিষ্ট্যগুলি প্রদর্শন করে, সংযোগটি সঠিকভাবে গিয়ারবক্স আউটপুট শ্যাফ্ট এবং ড্রাম শ্যাফ্টের মধ্যে কৌণিক মিস্যালাইনমেন্টের জন্য ক্ষতিপূরণ দেয়, যার ফলে অপারেশন চলাকালীন প্রাথমিক সমাবেশ ত্রুটি এবং গতিশীল বিকৃতি পরিবর্তন উভয়ই মিটমাট করে।

2. দ্বিমুখী আপেক্ষিক স্থানচ্যুতিতে অভিযোজনযোগ্যতা: কাপলিং একই সাথে দুটি শ্যাফ্টের মধ্যে আপেক্ষিক স্থানচ্যুতির বিভিন্ন রূপকে মিটমাট করে, সরঞ্জাম পরিচালনার সময় উত্পন্ন চাপকে নমনীয়ভাবে অফসেট করে। এটি শ্যাফ্ট বাইন্ডিং (লক-ইন স্ট্রেস), অস্বাভাবিক পরিধান এবং ট্রান্সমিশন তোতলানোর মতো ব্যর্থতা প্রতিরোধ করে।

3. স্থিতিশীল লোড-বিয়ারিং ট্রান্সমিশন: কাপলিং একই সাথে অপারেশনাল টর্কের সংক্রমণ এবং রেডিয়াল লোডের সমর্থন উভয়ই পরিচালনা করে। এর লোড-ভারবহন কাঠামোটি সর্বোত্তমভাবে ডিজাইন করা হয়েছে, দীর্ঘায়িত, কম-গতি, ভারী-শুল্ক অপারেশনের সময় স্লিপ-মুক্ত এবং ড্রিফট-মুক্ত কর্মক্ষমতা নিশ্চিত করে। এর ট্রান্সমিশন স্থায়িত্ব উল্লেখযোগ্যভাবে ঐতিহ্যগত ওপেন-গিয়ার স্ট্রাকচারকে ছাড়িয়ে গেছে।

কাঠামোগত সুবিধা

ঐতিহ্যবাহী উত্তোলন ট্রান্সমিশন কাঠামোর তুলনায়, স্ফেরিক্যাল রোলার কাপলিং লাইটওয়েট ডিজাইন, স্থানিক বিন্যাস, ইনস্টলেশনের সহজতা এবং সামগ্রিক নির্ভরযোগ্যতার ক্ষেত্রে স্বতন্ত্র সুবিধা প্রদান করে। এই বৈশিষ্ট্যগুলি এটিকে উত্তোলন ট্রলিগুলির চাহিদাপূর্ণ স্থানিক সীমাবদ্ধতা এবং লেআউট প্রয়োজনীয়তাগুলি মেটাতে বিশেষভাবে উপযুক্ত করে তোলে।

1. কমপ্যাক্ট এবং লাইটওয়েট ডিজাইন: একটি ছোট সামগ্রিক পদচিহ্ন এবং স্ব-ওজন কম বৈশিষ্ট্যযুক্ত, ইউনিটটি অতিরিক্ত লম্বা শ্যাফ্ট বা জটিল গিয়ার ট্রেনের প্রয়োজনীয়তা দূর করে। এটি উল্লেখযোগ্যভাবে প্রক্রিয়াটির সামগ্রিক ওজন হ্রাস করে এবং ক্রেন ট্রলির কাঠামোগত বিন্যাসকে অপ্টিমাইজ করে।

2. সুবিধাজনক ইনস্টলেশন এবং রক্ষণাবেক্ষণ: নকশাটি একটি ঝরঝরে কাঠামো এবং একটি সাধারণ সমাবেশ যুক্তিযুক্ত বৈশিষ্ট্যযুক্ত, কোন জটিল কমিশনিং পদ্ধতির প্রয়োজন নেই। সমাবেশ এবং রক্ষণাবেক্ষণের কাজগুলি স্বাধীনভাবে সঞ্চালিত হতে পারে, কার্যকরভাবে ঐতিহ্যগত কাঠামোর সাথে যুক্ত সাধারণ ব্যথার পয়েন্টগুলি সমাধান করে- বিশেষত, বিচ্ছিন্ন/পুনঃসংযোজন করার অসুবিধা এবং বিচ্ছিন্ন সমন্বয় সম্পাদন করতে অক্ষমতা।

3. উচ্চ পরিচালন নির্ভরযোগ্যতা: উন্মুক্ত গিয়ারের অন্তর্নিহিত ত্রুটিগুলি দূর করার মাধ্যমে - যা পরিধান করার প্রবণতা - আবদ্ধ রোলার-এনগেজমেন্ট কাঠামো পরিবেশগত কারণগুলির দ্বারা অনেকাংশে প্রভাবিত হয় না৷ এটি ন্যূনতম শব্দের সাথে মসৃণ, কম-গতির ক্রিয়াকলাপ নিশ্চিত করে, এটি উত্তোলন সরঞ্জামগুলির সাধারণ অবিচ্ছিন্ন-শুল্ক অপারেটিং অবস্থার জন্য আদর্শভাবে উপযুক্ত করে তোলে।

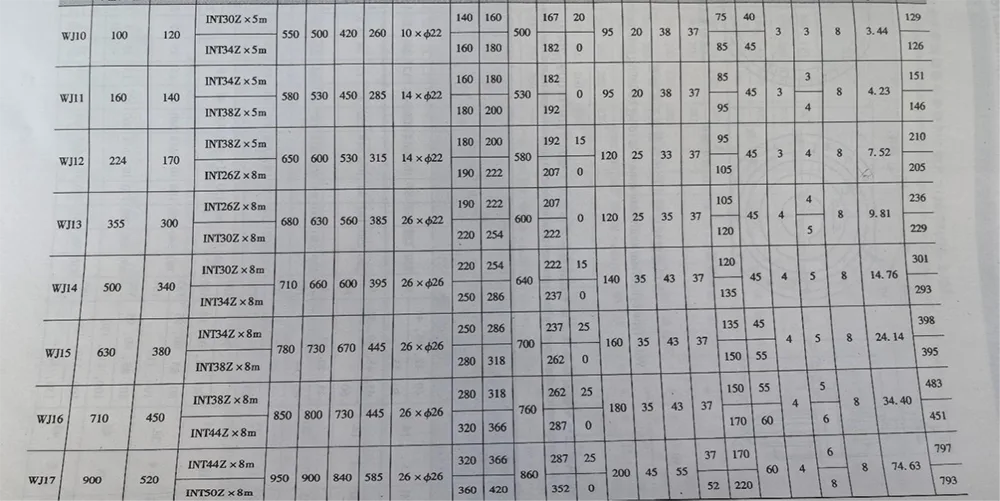

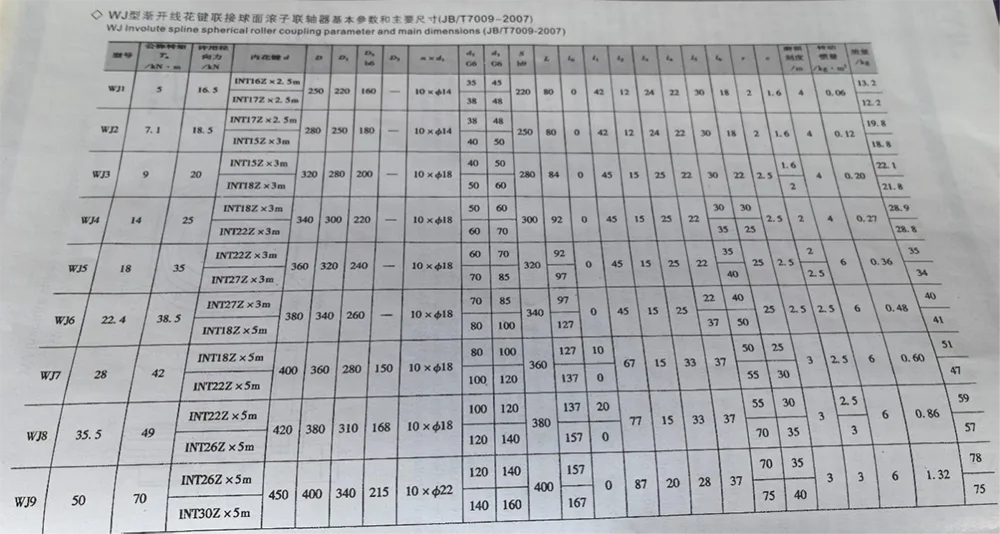

অপারেটিং শর্ত অভিযোজনযোগ্যতা এবং পরামিতি পরিসীমা

পণ্যটি বিভিন্ন অপারেটিং অবস্থার জন্য বিস্তৃত পরামিতি এবং ব্যতিক্রমী অভিযোজনযোগ্যতা প্রদান করে। এটি বিশেষভাবে উত্তোলন যন্ত্রপাতির বিশেষায়িত ট্রান্সমিশন প্রয়োজনীয়তা অনুসারে তৈরি করা হয়েছে, কর্মক্ষমতা নির্দিষ্টকরণের সাথে যা কঠোরভাবে শিল্প ভারী-শুল্ক মান মেনে চলে।

- প্রযোজ্য সরঞ্জামের পরিস্থিতি: গোলাকার রোলার কাপলিং প্রাথমিকভাবে ক্রেন উত্তোলন প্রক্রিয়া, কম-গতির ড্রাম ড্রাইভ সিস্টেম এবং অনুরূপ সাধারণ-উদ্দেশ্য ট্রান্সমিশন সরঞ্জামগুলিতে ব্যবহৃত হয়। এটি বিশেষভাবে কম-গতি, ভারী-লোড এবং ক্রমাগত-শুল্ক অপারেশনের জন্য উত্তোলন শিল্পের চাহিদা পূরণের জন্য ডিজাইন করা হয়েছে।

- অপারেটিং টেম্পারেচার রেঞ্জ: -25°C থেকে +28°C এর পরিবেষ্টিত তাপমাত্রার সীমার মধ্যে স্থিতিশীল এবং স্বাভাবিক অপারেশন করতে সক্ষম, এটি স্ট্যান্ডার্ড ইনডোর পরিবেশের পাশাপাশি অ-চরম বহিরঙ্গন উত্তোলন অপারেশনের জন্য উপযুক্ত করে তোলে।

- টর্ক ক্যাপাসিটি রেঞ্জ: রেট করা টর্ক ট্রান্সমিশন রেঞ্জ 5,000 N·m থেকে 900,000 N·m পর্যন্ত বিস্তৃত, কার্যকরীভাবে ছোট থেকে মাঝারি স্কেল থেকে বৃহৎ-স্কেলের যন্ত্রপাতি পর্যন্ত উত্তোলন সরঞ্জামের ট্রান্সমিশন প্রয়োজনীয়তাগুলিকে কভার করে।

- রেডিয়াল লোড সীমা: 16,500 N থেকে 450,000 N পর্যন্ত রেডিয়াল বাহিনী সহ্য করতে সক্ষম। এর শক্তিশালী রেডিয়াল লোড-ভারবহন ক্ষমতা নিশ্চিত করে যে এটি সাধারণত ড্রাম-ভিত্তিক উত্তোলন সিস্টেমের সাথে যুক্ত ভারী রেডিয়াল বাহিনীকে কার্যকরভাবে পরিচালনা করতে পারে।
