ZL টাইপ ইলাস্টিক পিন গিয়ার কাপলিং

ZL টাইপ ইলাস্টিক পিন গিয়ার কাপলিং একটি ভারী-শুল্ক সংযোগ উপাদান হিসাবে শ্রেণীবদ্ধ করা হয়েছে অ ধাতব ইলাস্টিক উপাদান ব্যবহার করে। এটি বাজারে একটি বিরল হাইব্রিড কাপলিং যা ইলাস্টিক পিনের শক-শোষণকারী বৈশিষ্ট্যগুলির সাথে গিয়ার কাপলিংগুলির সংক্রমণ বৈশিষ্ট্যগুলিকে অনন্যভাবে একীভূত করে। প্রচলিত ইলাস্টিক পিন কাপলিং-এর বিপরীতে-যা প্রায়শই কম লোড বহনকারী সিলিং-এর সীমাবদ্ধতায় ভোগে-এই পণ্যটি গিয়ার কাপলিং-এর উচ্চ-লোড কাঠামোগত বৈশিষ্ট্যের উপর আঁকে। MC নাইলন ইলাস্টিক পিনগুলিকে মূল ট্রান্সমিশন মাধ্যম হিসাবে নিযুক্ত করে, এটি টর্ক বহন করার ক্ষমতাকে উল্লেখযোগ্যভাবে বৃদ্ধি করে এবং একই সাথে সামগ্রিক ইনস্টলেশন পদচিহ্ন হ্রাস করে।

নকশা বৈশিষ্ট্য

ZL টাইপ ইলাস্টিক পিন গিয়ার কাপলিং এর সামগ্রিক কাঠামো লক্ষ্যবস্তু অপ্টিমাইজেশানের মধ্য দিয়ে গেছে, গিয়ার স্ট্রাকচার এবং ইলাস্টিক পিন স্ট্রাকচার উভয়ের ডিজাইন সুবিধার সমন্বয় করে। সমস্ত যন্ত্রের মাত্রা এবং সমাবেশের মান কঠোরভাবে জাতীয় মান মেনে চলে, যা কাপলিংটিকে বেশিরভাগ ভারী-শুল্ক ট্রান্সমিশন সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ করে তোলে।

- অনন্য আধা-বৃত্তাকার খাঁজ এনগেজমেন্ট ডিজাইন: দুটি কাপলিং ফ্ল্যাঞ্জের বাইরের প্রান্ত এবং বাইরের হাতার ভিতরের প্রান্তটি মিলিত অর্ধবৃত্তাকার খাঁজ দিয়ে তৈরি করা হয়েছে যা নাইলন ট্রান্সমিশন পিনগুলিকে নিরাপদে বসাতে এবং ঠিক করার জন্য ডিজাইন করা হয়েছে। শক্তি ড্রাইভিং-এন্ড ফ্ল্যাঞ্জ থেকে বাইরের হাতাতে এবং পরবর্তীকালে-পিনের মাধ্যমে-চালিত প্রান্তের ফ্ল্যাঞ্জে প্রেরণ করা হয়; এই ট্রান্সমিশন যুক্তি স্থিতিশীলতা এবং অভিন্ন বল বিতরণ নিশ্চিত করে।

- সংজ্ঞায়িত তাপমাত্রা পরিচালন পরিসর: আদর্শ শিল্প কর্মশালার পরিবেশের জন্য উপযুক্ত, কাপলিংটি -20°C থেকে +70°C এর একটি অনুমোদিত তাপমাত্রা পরিসরের মধ্যে কাজ করে, যার ফলে ইনডোর এবং আধা-আউটডোর সেটিংসে ব্যবহৃত বেশিরভাগ সাধারণ ভারী-শুল্ক সরঞ্জামের অপারেশনাল প্রয়োজনীয়তা পূরণ হয়৷

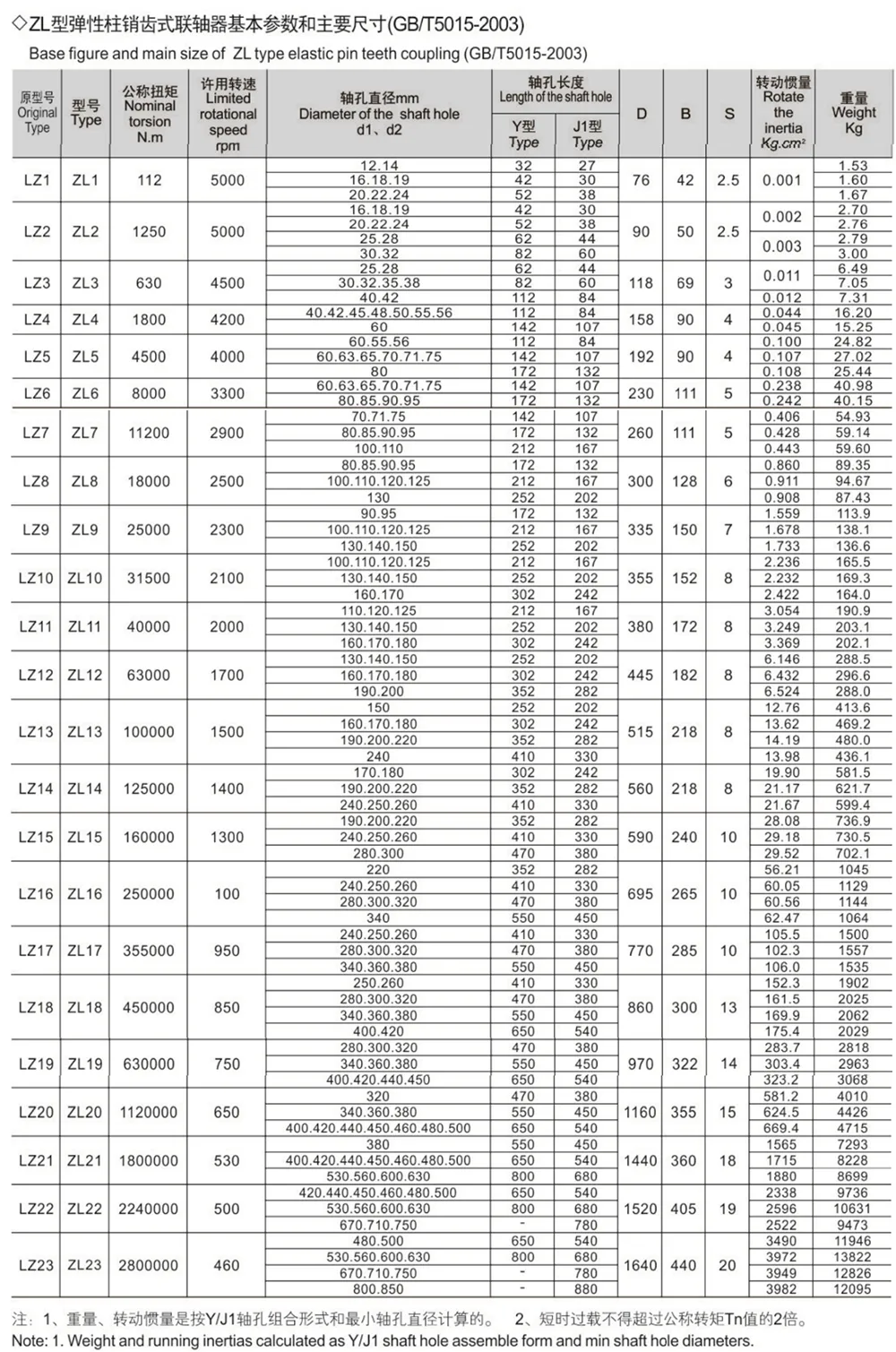

- ইউনিফাইড ন্যাশনাল স্ট্যান্ডার্ড স্পেসিফিকেশন: প্রোডাক্টের শ্যাফ্ট বোর কনফিগারেশন, কীওয়ে ডাইমেনশন এবং নোটেশন কনভেনশন জাতীয় স্ট্যান্ডার্ড GB/T 3852-1997: কাপলিংস—বোরের মাত্রা, সংযোগ ফর্ম এবং আকারগুলির সাথে কঠোরভাবে মেনে চলে। এটি উচ্চ বিনিময়যোগ্যতা নিশ্চিত করে, যা সেকেন্ডারি বোর পরিবর্তনের প্রয়োজন ছাড়াই পুরানো স্ট্যান্ডার্ড উপাদানগুলির সরাসরি প্রতিস্থাপনের অনুমতি দেয়।

- ব্যবহার এবং সমাবেশ বিধিনিষেধ: নাইলন উপাদানের কাঠামোগত বৈশিষ্ট্যের কারণে, এই পণ্যটি ব্যবহারের সময় সামান্য অপারেশনাল শব্দ তৈরি করে; তাই শব্দের মাত্রা সম্পর্কিত কঠোর প্রয়োজনীয়তা সহ নির্ভুল সরঞ্জামগুলির জন্য এটি উপযুক্ত নয়। শক্তিশালী ইনস্টলেশনের সুবিধার্থে একটি ঐচ্ছিক লকিং কিট উপলব্ধ, যা উচ্চ কম্পন জড়িত ভারী-লোড অ্যাপ্লিকেশনগুলির জন্য কাপলিংকে উপযুক্ত করে তোলে।

গঠন এবং অপারেটিং নীতি

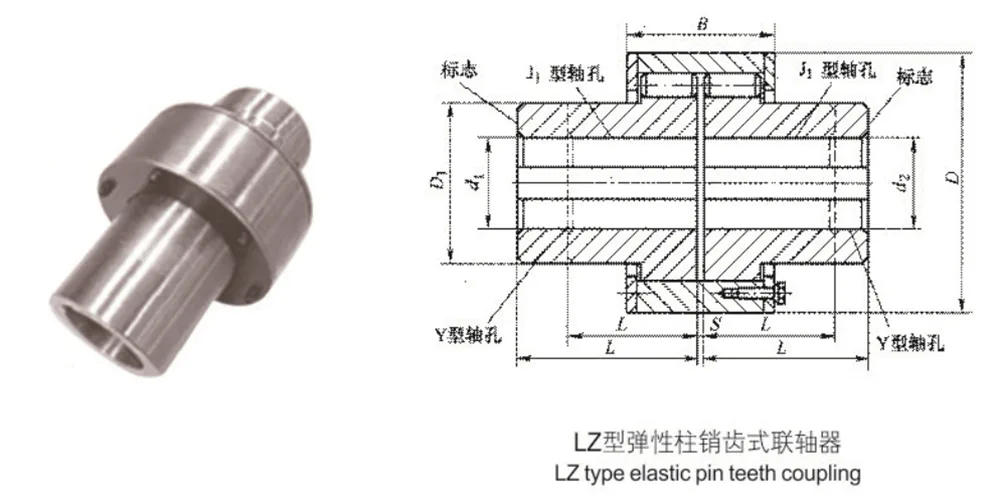

- মূল উপাদান: সম্পূর্ণ কাপলিং সমাবেশে প্রাথমিকভাবে তিনটি অংশ থাকে: দুটি কাপলিং অর্ধাংশ, একটি বাইরের হাতা এবং একাধিক MC নাইলন ড্রাইভ পিন। এটিতে কোন অপ্রয়োজনীয় নির্ভুলতা বা ভঙ্গুর উপাদান নেই, যার ফলে একটি শক্তিশালী এবং টেকসই গঠন।

- ইন্টারলকিং অ্যাসেম্বলি পদ্ধতি: দুটি কাপলিং অর্ধের বাইরের রিমগুলি সুনির্দিষ্টভাবে কাটা খাঁজগুলিকে বৈশিষ্ট্যযুক্ত করে যা বাইরের হাতার ভিতরের পৃষ্ঠের সাথে সংযুক্ত অবস্থানগত গর্ত তৈরি করে। ড্রাইভিং এবং চালিত শ্যাফ্টগুলিকে যান্ত্রিকভাবে লিঙ্ক এবং সুরক্ষিত করতে এই গর্তগুলিতে নাইলন পিনগুলি ঢোকানো হয়।

- ট্রান্সমিশন মেকানিজম: অপারেশন চলাকালীন, টর্ক নাইলন পিনের মাধ্যমে প্রেরণ করা হয়, যা ফলস্বরূপ শিয়ার এবং কম্প্রেসিভ ফোর্স বহন করে। একই সাথে, নাইলন উপাদানের অন্তর্নিহিত স্থিতিস্থাপকতাকে কাজে লাগিয়ে, কাপলিং স্বয়ংক্রিয়ভাবে অক্ষীয়, রেডিয়াল এবং কৌণিক মিসলাইনমেন্ট ত্রুটির জন্য ক্ষতিপূরণ দেয়। এই প্রক্রিয়াটি একই সাথে শক শোষণ এবং স্যাঁতসেঁতে প্রদান করে, কার্যকরভাবে বিকল্প লোডের প্রভাবকে প্রশমিত করে।

মূল সুবিধা

জেডএল টাইপ ইলাস্টিক পিন গিয়ার কাপলিং তিনটি মূল কারণের মধ্যে একটি সর্বোত্তম ভারসাম্য বজায় রাখে: লোড বহন ক্ষমতা, ইনস্টলেশন পদচিহ্ন এবং রক্ষণাবেক্ষণ খরচ। ঐতিহ্যবাহী গিয়ার কাপলিং এবং স্ট্যান্ডার্ড ইলাস্টিক পিন কাপলিংগুলির তুলনায়, এটি উচ্চতর সামগ্রিক অভিযোজনযোগ্যতা প্রদান করে এবং বিশেষত কম-গতি, ভারী-লোড যন্ত্রপাতিগুলির জন্য উপযুক্ত।

- দ্বৈত কাঠামোগত সুবিধা: এটি গিয়ার কাপলিং-এর দ্বৈত সুবিধা-উচ্চ টর্ক ট্রান্সমিশন-ইলাস্টিক পিন কাপলিং-এর সঙ্গে শক শোষণ এবং স্যাঁতসেঁতে একীভূত করে। ফলস্বরূপ কম্প্যাক্ট কাঠামোটি ন্যূনতম স্থান দখল করে, যখন প্রতি ইউনিট আয়তনে এর লোড-ভারবহন ক্ষমতা একই আকারের স্ট্যান্ডার্ড ইলাস্টিক কাপলিংগুলির তুলনায় উল্লেখযোগ্যভাবে ছাড়িয়ে যায়।

- বহুমাত্রিক ক্ষতিপূরণ এবং স্যাঁতসেঁতে: উচ্চ-মানের MC নাইলন পিনগুলিকে পাওয়ার ট্রান্সমিশন মাধ্যম হিসাবে ব্যবহার করে, উপাদানটির অন্তর্নিহিত স্ব-স্যাঁতসেঁতে বৈশিষ্ট্যগুলি থেকে কাপলিং সুবিধা পায়৷ এটি স্বয়ংক্রিয়ভাবে বিভিন্ন প্রান্তিককরণ ত্রুটির জন্য ক্ষতিপূরণ দেয়, মসৃণ অপারেশন নিশ্চিত করে এবং কার্যকরভাবে স্টার্ট-আপ/শাট-ডাউন ট্রানজিয়েন্ট এবং উচ্চ-ফ্রিকোয়েন্সি কম্পনের প্রভাব কমিয়ে দেয়।

- কম, ঝামেলা-মুক্ত রক্ষণাবেক্ষণ খরচ: হালকা, সরলীকৃত কাঠামো ইনস্টলেশন এবং কমিশনিংয়ের জটিলতা হ্রাস করে। তদ্ব্যতীত, নাইলন পিনের স্ব-তৈলাক্ত বৈশিষ্ট্য রয়েছে, যা রুটিন তৈলাক্তকরণের প্রয়োজনীয়তা দূর করে। বার্ধক্যজনিত পিনগুলি প্রতিস্থাপন করার সময়, প্রধান যন্ত্রপাতি সরানোর প্রয়োজন নেই; পিনগুলি সরাসরি সরানো এবং প্রতিস্থাপন করা যেতে পারে, যার ফলে রক্ষণাবেক্ষণের ব্যয় উল্লেখযোগ্যভাবে হ্রাস পায়।

- ভারি-শুল্ক শিল্প অ্যাপ্লিকেশনের জন্য বহুমুখী অভিযোজন: আমাদের সম্পূর্ণ পণ্য লাইন জাতীয় মানগুলির সাথে কঠোর সম্মতিতে ব্যাপকভাবে উত্পাদিত হয়, যার মধ্যে একটি বিস্তৃত পরিসরের বৈশিষ্ট্য এবং উচ্চ বিনিময়যোগ্যতা রয়েছে৷ পরিধান-প্রতিরোধী এবং ক্লান্তি-প্রতিরোধী নাইলন উপাদান থেকে নির্মিত, এই কাপলিংগুলি দীর্ঘ পরিষেবা জীবন নিশ্চিত করে। খনি, ধাতুবিদ্যা, রাসায়নিক, জলের পাম্প, পাখা এবং পরিবহণ যন্ত্রপাতির মতো শিল্পে বিভিন্ন স্বল্প-গতি, ভারী-শুল্ক ট্রান্সমিশন সিস্টেমের জন্য এগুলি বিশেষভাবে তৈরি করা হয়েছে।

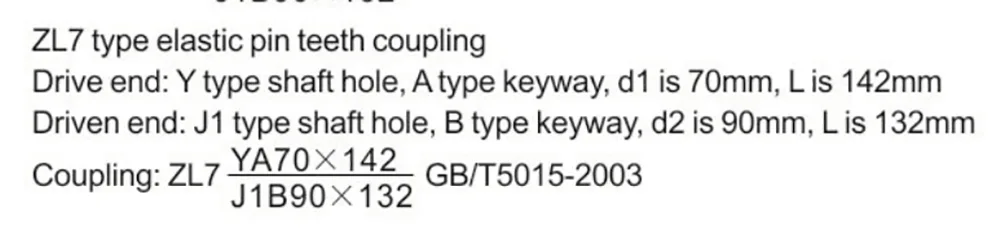

নমুনা চিহ্নিত করে

উত্পাদন সুবিধা

ZL টাইপ ইলাস্টিক পিন গিয়ার কাপলিং-এর প্রাথমিক উত্স প্রস্তুতকারক হিসাবে, আমরা সম্পূর্ণ উত্পাদন প্রক্রিয়ার উপর কঠোর মান নিয়ন্ত্রণ বজায় রাখি - কাঁচামাল সংগ্রহ থেকে চূড়ান্ত কারখানা প্রকাশ পর্যন্ত। আমরা দেশীয় এবং আন্তর্জাতিক ক্রেতাদের জন্য প্রমিত ইউনিট এবং অ-মানক কাস্টমাইজেশন পরিষেবা উভয়ই প্রদান করি।

স্ট্যান্ডার্ড স্পেসিফিকেশন ছাড়াও, আমরা অ-মানক বোর মেশিনিং, দৈর্ঘ্য পরিবর্তন এবং বিশেষ পৃষ্ঠের চিকিত্সা সহ কাস্টমাইজড পরিষেবা অফার করি। একটি ক্লায়েন্টের নির্দিষ্ট অপারেটিং পরামিতি এবং কাজের অবস্থার উপর ভিত্তি করে, আমরা বিভিন্ন ধরণের অ-মানক, ভারী-শুল্ক সরঞ্জামের সাথে যথাযথভাবে মানানসই পণ্যের কাঠামোকে অপ্টিমাইজ করতে পারি।

কারখানা থেকে সরাসরি বিক্রয় মডেলের অধীনে কাজ করে, আমরা মধ্যস্থতাকারী মার্কআপগুলিকে বাদ দিই, যার ফলে সমমানের মানের পণ্যগুলির জন্য আরও প্রতিযোগিতামূলক মূল্য প্রস্তাব করা হয়। উপরন্তু, আমরা ব্যাপক প্রযুক্তিগত ডকুমেন্টেশন প্রদান করি—বিস্তারিত অঙ্কন এবং ইনস্টলেশন ম্যানুয়াল-সহ ডেডিকেটেড একের পর এক দূরবর্তী প্রযুক্তিগত সহায়তা।
