মাল্টি-প্লেট ঘর্ষণ টর্ক লিমিটার

মাল্টি-প্লেট ঘর্ষণ টর্ক লিমিটার একটি যৌগিক, স্লিপ-টাইপ ওভারলোড সুরক্ষা উপাদান যা মাঝারি থেকে উচ্চ টর্ক, ভারী-শুল্ক অপারেটিং অবস্থার জন্য বিশেষভাবে তৈরি করা হয়েছে। প্রচলিত একক-প্লেট বা স্ট্যান্ডার্ড মাল্টি-প্লেট ঘর্ষণ সীমার বিপরীতে, আমাদের নকশা একটি বহু-স্তরযুক্ত, স্তুপীকৃত ঘর্ষণ ডিস্ক কাঠামো নিয়োগ করে। এই কনফিগারেশনটি একটি অত্যন্ত কম্প্যাক্ট ইনস্টলেশন পদচিহ্নের মধ্যে কার্যকর ঘর্ষণ পৃষ্ঠের ক্ষেত্রটিকে সর্বাধিক করে তোলে, এটি হাজার হাজার নিউটন-মিটারে পৌঁছনো যথেষ্ট টর্ক লোড পরিচালনা করতে সক্ষম করে।

সূক্ষ্ম-টিউনেবল টর্ক সেটিংসের একটি বিস্তৃত পরিসর এবং অবিচ্ছিন্ন মাঝারি থেকে উচ্চ গতির অপারেশনের জন্য উপযুক্ততা প্রদানের পাশাপাশি, ইউনিটটিতে অ্যাসবেস্টস-মুক্ত শুষ্ক ঘর্ষণ প্লেট রয়েছে। এই প্লেটগুলির অন্তর্নিহিতভাবে মরিচা-প্রমাণ, পরিধান-প্রতিরোধী এবং বিস্ফোরণ-প্রমাণ বৈশিষ্ট্য রয়েছে, যা ডিভাইসটিকে কোনও অতিরিক্ত পরিবর্তনের প্রয়োজন ছাড়াই সরাসরি বিপজ্জনক এবং জটিল অপারেটিং পরিবেশে স্থাপন করার অনুমতি দেয়।

তদ্ব্যতীত, সরঞ্জাম ইনস্টলেশনের সময় উদ্ভূত বিভিন্ন প্রান্তিককরণ বিচ্যুতির জন্য ক্ষতিপূরণের জন্য ইউনিটটিকে নমনীয় কাপলিংগুলির সাথে যুক্ত করা যেতে পারে। এটি উচ্চ-লোড শিল্প অ্যাপ্লিকেশনগুলির জন্য আদর্শভাবে উপযুক্ত করে তোলে - যেমন মাইনিং অপারেশন এবং বড় আকারের পরিবাহক সিস্টেম - ভারী-শুল্ক ট্রান্সমিশন সিস্টেমের মধ্যে একটি অপরিহার্য নমনীয় সুরক্ষা সুরক্ষা উপাদান হিসাবে পরিবেশন করে৷

ঘর্ষণ ডিস্কগুলি অ্যাসবেস্টস-মুক্ত, মরিচা-প্রমাণ শুকনো-টাইপ ঘর্ষণ উপাদান, চমৎকার পরিধান প্রতিরোধের এবং দীর্ঘ পরিষেবা জীবন সহ বিস্ফোরণ-প্রমাণ অ্যাপ্লিকেশনের জন্য উপযুক্ত।

আন্তর্জাতিক অ্যাপ্লিকেশনের উদাহরণ:

মাল্টি-ডিস্ক টর্ক লিমিটার

ওভারলোড (অতিরিক্ত ঘূর্ণন সঁচারক বল), সরঞ্জামের ক্ষতি প্রতিরোধ এবং ডাউনটাইম ক্ষতি এড়ানোর বিরুদ্ধে স্লিপ সুরক্ষা প্রয়োজন এমন যেকোনো অ্যাপ্লিকেশনে ব্যবহৃত হয়।

- শিল্প সুবিধা / পাওয়ার প্লান্ট নিষ্কাশন নিয়ন্ত্রণ (সিমেন্স, জিই)

- সমাবেশ লাইন (নাইলস-সিমন্স)

- কয়লা খনির যন্ত্রপাতি শিল্প (ThyssenKrupp, Grabe)

- বায়ু শক্তি উৎপাদন (স্যামসাং, সিমেন্স, বার্ড, জিই)

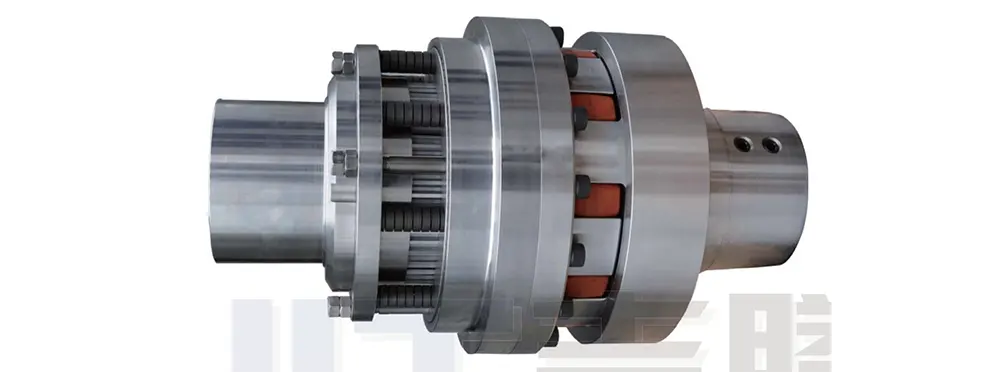

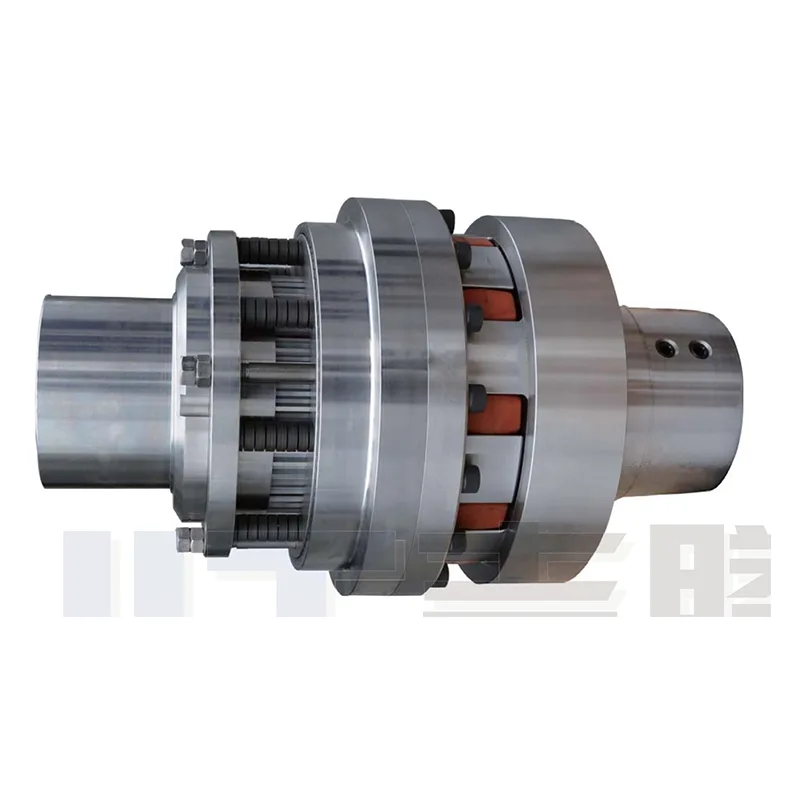

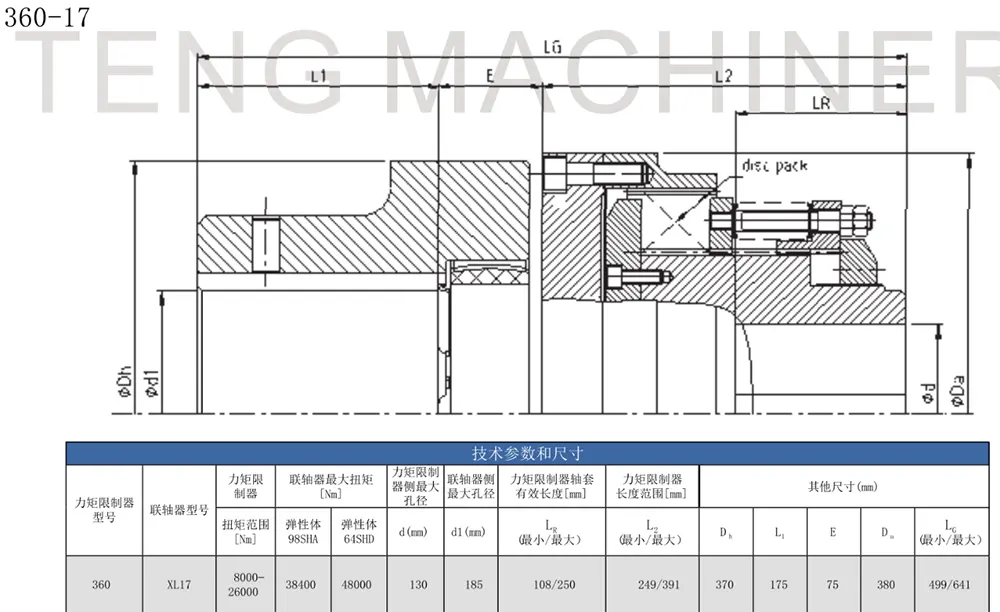

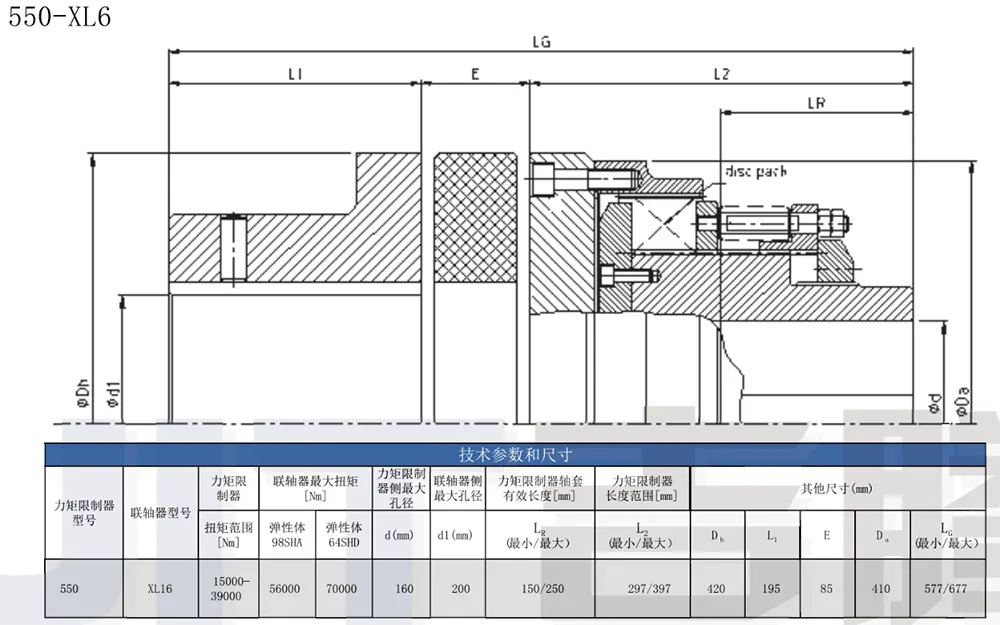

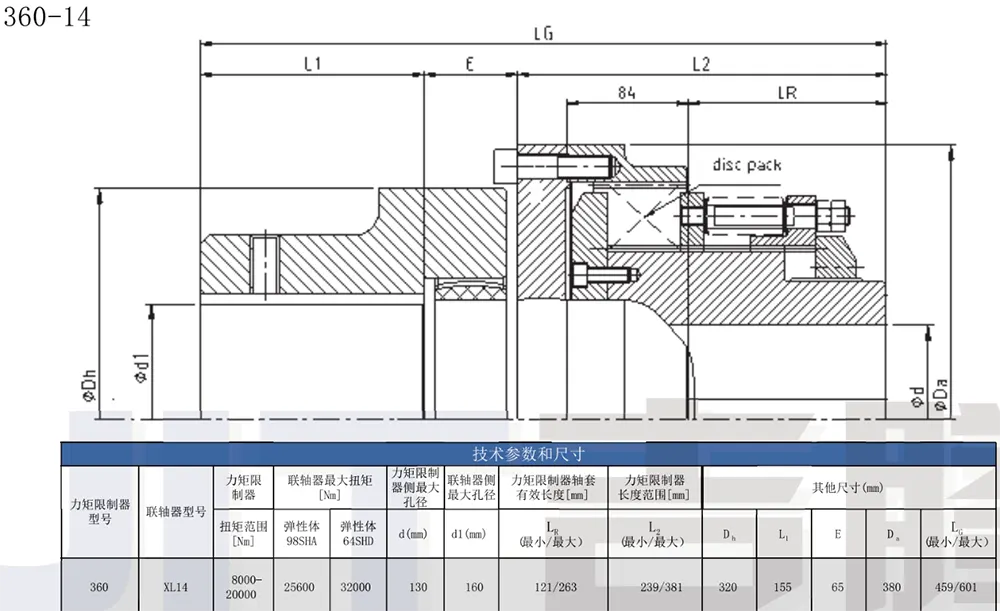

মাল্টি-ডিস্ক টর্ক লিমিটার এবং চোয়াল (স্পাইডার) নমনীয় কাপলিং এর সমন্বয় (1)

মাল্টি-ডিস্ক টর্ক লিমিটার এবং চোয়াল (স্পাইডার) নমনীয় কাপলিং এর সমন্বয় (2)

মাল্টি-ডিস্ক টর্ক লিমিটার এবং চোয়াল (স্পাইডার) নমনীয় কাপলিং এর সমন্বয় (3)

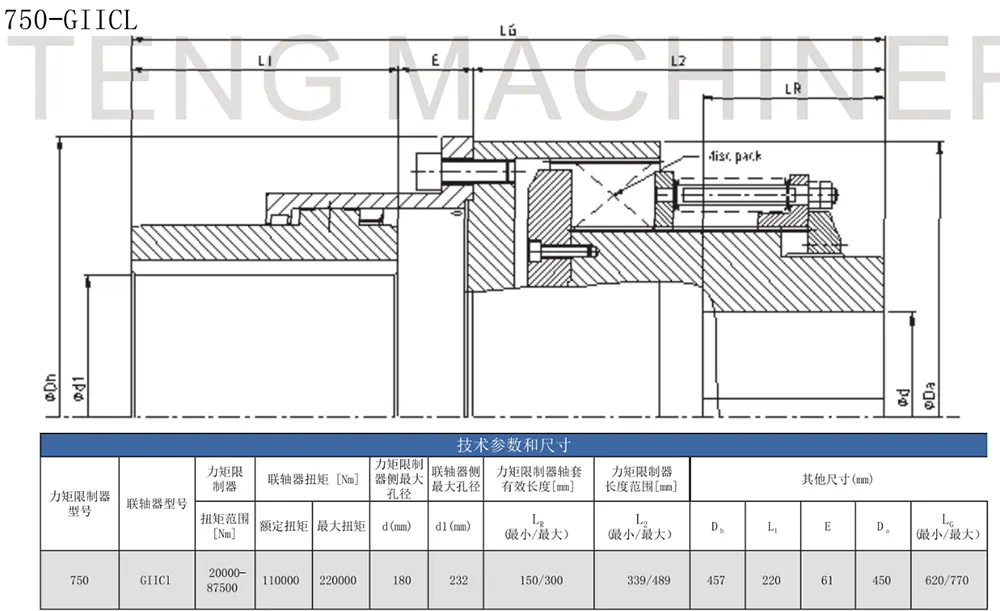

মাল্টি-ডিস্ক টর্ক লিমিটার এবং অল-স্টিল গিয়ার কাপলিং এর সমন্বয় (4)

মাল্টি-প্লেট ঘর্ষণ টর্ক লিমিটারের সাধারণ প্রয়োগের উদাহরণ

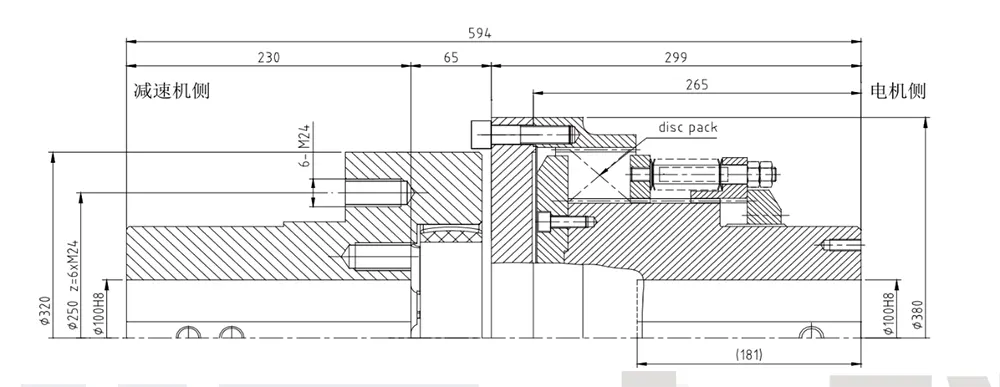

মোটর এবং গিয়ারবক্সের মধ্যে ইনস্টল করা একটি 525 কিলোওয়াট পরিবাহক চালানোর জন্য ব্যবহৃত হয়।

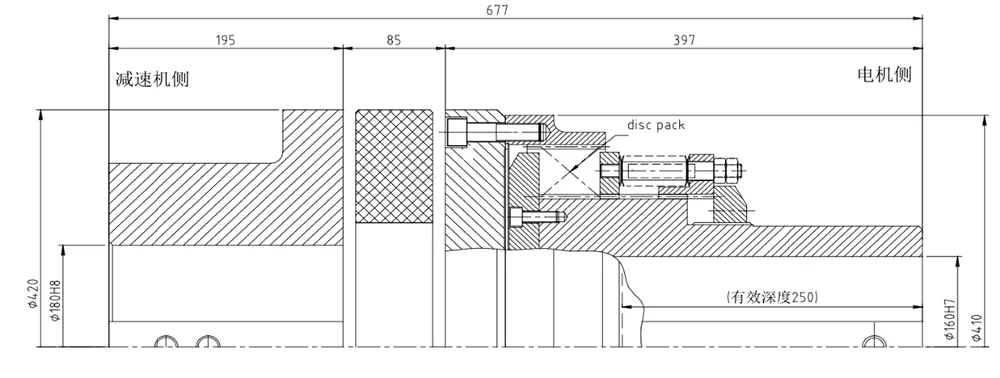

মোটর এবং গিয়ারবক্সের মধ্যে ইনস্টল করা একটি 800 কিলোওয়াট পরিবাহক চালানোর জন্য ব্যবহৃত হয়।

মোটর এবং গিয়ারবক্সের মধ্যে ইনস্টল করা 1000 kW–1200 kW কনভেয়র চালানোর জন্য ব্যবহৃত হয়।

প্রযুক্তিগত বৈশিষ্ট্য এবং অভিযোজনযোগ্যতা

মাল্টি-প্লেট ঘর্ষণ টর্ক লিমিটার পরামিতি, সংযোগ পদ্ধতি, ঘূর্ণন গতি এবং সাধারণ সামঞ্জস্য জুড়ে ব্যতিক্রমী অভিযোজন ক্ষমতা প্রদর্শন করে। এটি প্রমিত নির্বাচন বিকল্প এবং ব্যক্তিগতকৃত, অ-মানক কাস্টমাইজেশন উভয় সমর্থন করে, বিপুল সংখ্যক ভারী-শুল্ক সরঞ্জামের ইনস্টলেশন এবং অপারেশনাল প্রয়োজনীয়তা মেটাতে সক্ষম।

- টর্ক লোড রেঞ্জ: স্ট্যান্ডার্ড মডেলগুলি মাঝারি-থেকে-উচ্চ টর্ক স্পেকট্রামকে কভার করে, প্রাথমিকভাবে ভারী-শুল্ক সরঞ্জাম অ্যাপ্লিকেশনগুলিকে লক্ষ্য করে। বিশেষায়িত, অতি-উচ্চ-লোড পরিস্থিতিগুলির জন্য, আমরা ক্লায়েন্টের প্রকৃত টর্ক প্যারামিটার এবং সরঞ্জাম লোড কার্ভের উপর ভিত্তি করে বেসপোক কাস্টমাইজেশন পরিষেবা অফার করি, সমস্ত ধরণের ভারী-শুল্ক অপারেশনাল পরিবেশের সাথে ব্যাপক সামঞ্জস্যতা নিশ্চিত করে।

- শ্যাফ্ট-এন্ড সংযোগ পদ্ধতি: বাজারে দুটি সর্বাধিক প্রচলিত অ্যাসেম্বলি স্কিমগুলির সাথে সামঞ্জস্যপূর্ণ: এটি একটি স্ট্যান্ডার্ড কীড বোর সংযোগ ব্যবহার করতে পারে—প্রচলিত ট্রান্সমিশন শ্যাফ্টের জন্য উপযুক্ত—অথবা একটি চাবিহীন সংযোগ অর্জনের জন্য একটি চাবিহীন লকিং অ্যাসেম্বলি (সম্প্রসারণ বুশিং) এর সাথে যুক্ত করা যেতে পারে, যা উচ্চ-নির্ভুলতা এবং একটি উচ্চ-নির্ভুলতা ও ট্রান্সমিশন ওয়াইড-ব্যাক ট্রান্সমিশন সরঞ্জামের জন্য আদর্শ। খাদ ব্যাস।

- রোটেশনাল স্পিড অ্যাডাপ্টেবিলিটি: স্ট্যান্ডার্ড মডেলগুলি মাঝারি থেকে উচ্চ-গতির সরঞ্জামগুলির অবিচ্ছিন্ন, নিরবচ্ছিন্ন অপারেশনাল চাহিদাগুলি সরাসরি মেটাতে সক্ষম। যদি সরঞ্জামের রেট করা গতি স্ট্যান্ডার্ড মডেলের উপরের সীমা অতিক্রম করে, আমরা বিশেষভাবে একটি কাস্টমাইজড উচ্চ-গতি সমাধান তৈরি করতে ঘর্ষণ উপকরণ এবং অভ্যন্তরীণ বসন্ত কাঠামোকে অপ্টিমাইজ করতে পারি, কার্যকরভাবে উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে ওভারলোড সুরক্ষার সাথে যুক্ত চ্যালেঞ্জগুলি সমাধান করতে পারি।

- ইনস্টলেশন মিসালাইনমেন্ট ক্ষতিপূরণ: পণ্যটিকে বিভিন্ন ধরণের নমনীয় কাপলিং এর সাথে একত্রিত করা যেতে পারে যাতে অ্যাক্সিয়াল অফসেট, রেডিয়াল বিচ্যুতি এবং অ্যাসেম্বলি প্রক্রিয়া চলাকালীন ঘটে যাওয়া কৌণিক মিস্যালাইনমেন্টগুলিকে কার্যকরভাবে শোষণ এবং ক্ষতিপূরণ দিতে পারে। এটি সরঞ্জাম সমাবেশের সময় সমাহারের জন্য কঠোর প্রয়োজনীয়তা হ্রাস করে এবং ইনস্টলেশন এবং কমিশনিং খরচ কমাতে সহায়তা করে।

মূল সুবিধা

প্রথাগত ডিটেন্ট-টাইপ এবং স্ট্যান্ডার্ড একক-প্লেট ঘর্ষণ টর্ক লিমিটারের তুলনায়, মাল্টি-প্লেট ঘর্ষণ টর্ক লিমিটার তিনটি মূল মাত্রা জুড়ে অসামান্য সুবিধা প্রদর্শন করে: লোড-ভারবহন ক্ষমতা, সমন্বয় নির্ভুলতা এবং পরিবেশগত স্থিতিস্থাপকতা। এটি বিশেষভাবে ভারী-শুল্ক সরঞ্জামের সাথে যুক্ত শিল্পের জটিল ব্যথার পয়েন্টগুলিকে মোকাবেলা করার জন্য ডিজাইন করা হয়েছে - যেমন ওভারলোড সুরক্ষার অসুবিধা, পরিধান এবং ছিঁড়ে যাওয়ার সংবেদনশীলতা এবং কঠোর কাজের অবস্থার দ্বারা আরোপিত অপারেশনাল সীমাবদ্ধতা।

1. উচ্চ ঘূর্ণন সঁচারক বল ঘনত্ব: সীমাবদ্ধ স্থানে ভারী লোড মিটমাট করা

একটি মাল্টি-লেয়ার স্ট্যাকড ঘর্ষণ ডিস্ক কাঠামো ব্যবহার করে, ইউনিটটি সামগ্রিক ঘর্ষণ যোগাযোগের ক্ষেত্রটিকে উল্লেখযোগ্যভাবে বৃদ্ধি করে। পণ্যের বাহ্যিক মাত্রা বৃদ্ধি না করে বা অতিরিক্ত ইনস্টলেশন স্থানের প্রয়োজন না করে, এটি নির্ভরযোগ্যভাবে বিশাল টর্ক লোড প্রেরণ করতে পারে - কয়েক হাজার নিউটন-মিটার (N·m) স্তরে পৌঁছায়। এটি ভারী শিল্প যন্ত্রপাতির জন্য আদর্শভাবে উপযোগী করে তোলে, যেমন বড়-স্কেল কনভেয়ার সিস্টেম এবং খনির সরঞ্জাম, কার্যকরভাবে সীমিত ইনস্টলেশন স্থানের চ্যালেঞ্জের সমাধান করে যা প্রায়শই ভারী-শুল্ক যন্ত্রের সম্মুখীন হয়।

2. সুনির্দিষ্ট টর্ক সামঞ্জস্য এবং সুরক্ষা থ্রেশহোল্ডগুলির উচ্চ পুনরাবৃত্তিযোগ্যতা

অপারেটররা কেবল অভ্যন্তরীণ স্প্রিং প্রিলোড চাপ সামঞ্জস্য করে বিস্তৃত পরিসরে স্লিপ টর্ককে সূক্ষ্ম-সুর করতে পারে। সেট প্যারামিটারগুলি উচ্চ পুনরাবৃত্তিযোগ্যতা এবং অত্যন্ত কম ত্রুটি মার্জিন প্রদর্শন করে, সাধারণ অপারেটিং লোডের অধীনে দক্ষ এবং স্থিতিশীল পাওয়ার ট্রান্সমিশন নিশ্চিত করে। আকস্মিক ওভারলোডের ক্ষেত্রে, ঘর্ষণ পৃষ্ঠগুলি তাত্ক্ষণিকভাবে বলকে অপসারণ করতে পিছলে যায়, যা ক্রিটিক্যাল ওভারলোড থ্রেশহোল্ডে অবিলম্বে সুরক্ষা প্রদান করে এবং একই সাথে সরঞ্জাম সুরক্ষার সাথে সংক্রমণ দক্ষতার ভারসাম্য বজায় রাখে।

3. উচ্চতর উপাদান কর্মক্ষমতা: কঠোর এবং বিস্ফোরণ-বিপজ্জনক পরিবেশের জন্য অভিযোজিত

ইউনিটটি শিল্প-গ্রেড, অ্যাসবেস্টস-মুক্ত শুষ্ক ঘর্ষণ ডিস্কের সাথে স্ট্যান্ডার্ড আসে। প্রথাগত, নিকৃষ্ট ঘর্ষণ উপাদানগুলিকে পরিহার করে, ডিস্কের পৃষ্ঠগুলিতে অন্তর্নিহিত মরিচা-প্রমাণ এবং পরিধান-প্রতিরোধী বৈশিষ্ট্য রয়েছে, যার ফলে একটি পরিষেবা জীবন আদর্শ ঘর্ষণ উপাদানগুলির তুলনায় অনেক বেশি। পণ্যের সামগ্রিক কাঠামো কর্মক্ষম পরিবেশের চাহিদার জন্য অপ্টিমাইজ করা হয়েছে; অতিরিক্ত সিলিং আনুষাঙ্গিক বা কাঠামোগত পরিবর্তনের প্রয়োজন নেই, এটি সরাসরি বিশেষ কাজের অঞ্চলে স্থাপন করা যেতে পারে যা ভারী ধুলো জমা, তেল দূষণ বা কঠোর বিস্ফোরণ-প্রমাণ প্রয়োজনীয়তা দ্বারা চিহ্নিত করা যেতে পারে।

FAQ

- প্রশ্ন 1: মাল্টি-প্লেট ঘর্ষণ টর্ক লিমিটার এবং একটি স্ট্যান্ডার্ড ঘর্ষণ-টাইপ টর্ক লিমিটারের মধ্যে মৌলিক পার্থক্য কী?

A1: স্ট্যান্ডার্ড ঘর্ষণ-টাইপ লিমিটারগুলি সাধারণত একটি একক-প্লেট কাঠামো নিয়োগ করে, যা এগুলিকে শুধুমাত্র হালকা থেকে মাঝারি লোড এবং ছোট-থেকে-মাঝারি আকারের সরঞ্জামগুলির জন্য উপযুক্ত করে তোলে। বিপরীতে, মাল্টি-প্লেট হেভি-ডিউটি ​​মডেল একটি স্ট্যাকড মাল্টি-লেয়ার ঘর্ষণ কাঠামো ব্যবহার করে, যার ফলে টর্কের ঘনত্ব উল্লেখযোগ্যভাবে বেশি হয়। একটি সমতুল্য ভৌত ভলিউমে, এর লোড-ভারিং ক্ষমতা কয়েকগুণ বৃদ্ধি পায়-হাজার হাজার N·m-এ পৌঁছানোর বিশাল টর্ক লোড সহ্য করতে সক্ষম-এবং খনির যন্ত্রপাতি এবং বৃহৎ-স্কেল কনভেয়র সিস্টেমের মতো ভারী-শুল্ক অ্যাপ্লিকেশনের জন্য বিশেষভাবে ইঞ্জিনিয়ার করা হয়েছে।

- প্রশ্ন 2: এই ইউনিট কি ইনস্টলেশনের ভুলের জন্য ক্ষতিপূরণ দিতে পারে? এটি একটি পৃথক কাপলিং পাশাপাশি ক্রয় করা প্রয়োজন?

A2: পণ্যটি নিজেই একটি অন্তর্নিহিত স্ব-কেন্দ্রিক ক্ষতিপূরণ ফাংশন বৈশিষ্ট্যযুক্ত নয়; তাই, সহযোগী অপারেশনের জন্য এটি একটি নমনীয় কাপলিং এর সাথে যুক্ত করা আবশ্যক। সংমিশ্রণে ইনস্টল করা হলে, এই সেটআপটি কার্যকরভাবে তিন ধরনের ইনস্টলেশন ত্রুটির জন্য ক্ষতিপূরণ দেয়—অক্ষীয়, রেডিয়াল এবং কৌণিক—যার ফলে সমাবেশ প্রক্রিয়াকে সহজতর করে। এটি বড় আকারের, ভারী-শুল্ক যন্ত্রের জন্য আদর্শভাবে উপযুক্ত যেখানে শ্যাফ্ট সমঅক্ষীয়তার উপর সুনির্দিষ্ট নিয়ন্ত্রণ অর্জন করা কঠিন।

- প্রশ্ন 3: বিপজ্জনক (বিস্ফোরণ-প্রমাণ) পরিবেশে ব্যবহারের জন্য সিলিং কাঠামো পরিবর্তন করা কি প্রয়োজন?

A3: কোনো সেকেন্ডারি পরিবর্তনের প্রয়োজন নেই। ইউনিটটি অ্যাসবেস্টস-মুক্ত শুষ্ক ঘর্ষণ আস্তরণের সাথে ফ্যাক্টরি-সজ্জিত আসে, যার উপাদান বৈশিষ্ট্যগুলি বিস্ফোরণ-প্রমাণ অপারেটিং অবস্থার কঠোর প্রয়োজনীয়তাগুলি সম্পূর্ণরূপে মেনে চলে। ফলস্বরূপ, ইউনিটের স্ট্যান্ডার্ড ফ্যাক্টরি কনফিগারেশনটি কঠোর শিল্প পরিবেশে সরাসরি স্থাপন করা যেতে পারে - যার মধ্যে রয়েছে ধুলো, দাহ্য/বিস্ফোরক বিপদ, তেল দূষণ, বা উচ্চ আর্দ্রতা-এর ফলে সাধারণত স্ট্রাকচারাল রিট্রোফিটিং এর সাথে যুক্ত খরচ এবং সময় উভয়ই সাশ্রয় হয়।

- Q4: আপনি কি টর্ক স্পেসিফিকেশনের জন্য কাস্টমাইজেশন অফার করেন? ইউনিট কি নির্দিষ্ট সরঞ্জাম অঙ্কন উপর ভিত্তি করে নির্মিত হতে পারে?

A4: হ্যাঁ, কাস্টমাইজেশন সম্পূর্ণরূপে সমর্থিত। আমাদের স্ট্যান্ডার্ড টর্ক স্পেসিফিকেশন ছাড়াও, আমাদের টেকনিক্যাল টিম বিশেষায়িত, উচ্চ-টর্ক মডেলগুলি ডিজাইন এবং ইঞ্জিনিয়ার করতে পারে যা একজন ক্লায়েন্টের নির্দিষ্ট সরঞ্জামের প্রয়োজনীয়তাগুলির সাথে সঠিকভাবে তৈরি করা হয়েছে - রেট করা টর্ক, পিক লোড ক্ষমতা এবং সর্বাধিক ঘূর্ণন গতির মতো বিষয়গুলিকে বিবেচনা করে। উপরন্তু, আমরা অ-মানক খাদ ব্যাস এবং অনন্য সংযোগ কাঠামো মিটমাট করার জন্য ব্যক্তিগতকৃত মেশিনিং পরিষেবা অফার করি।
